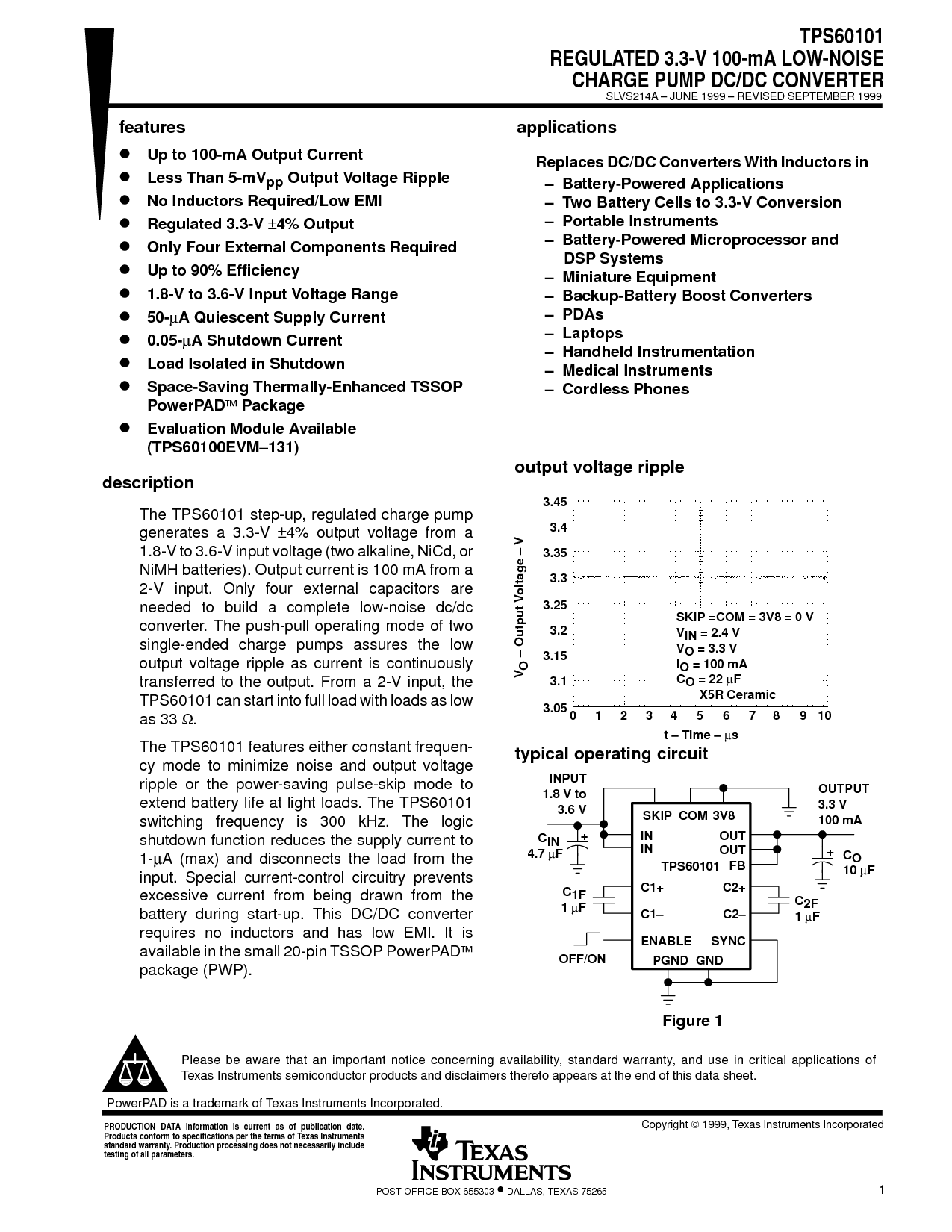

TPS60101
受规管 3.3-v 100-ma 低噪声
费用 泵 直流/直流 变频器
slvs214a – 六月 1999 – 修订 九月 1999
1
post 办公室 框 655303
•
达拉斯市, 德州 75265
特点
d
向上 至 100-ma 输出 电流
d
较少 比 5-mv
pp
输出 电压 波纹
d
否 电感器 必填项/低 emi
d
受规管 3.3-v
±
4% 输出
d
仅 四 外部 组件 必填项
d
向上 至 90% 效率
d
1.8-v 至 3.6-v 输入 电压 范围
d
50-
µ
一个 静态 供应 电流
d
0.05-
µ
一个 停机 电流
d
荷载 隔离 入点 停机
d
节省空间 热增强 tssop
PowerPAD
包装
d
评价 模块 可用
(tps60100evm–131)
应用程序
替换 直流/直流 转换器 与 电感器 入点
– 电池供电 应用程序
– 两个 蓄电池 细胞 至 3.3-v 换算
– 便携式 仪器仪表
– 电池供电 微处理器 和
dsp 系统
– 微型 设备
– 备用电池 增压 转换器
– pdas
– laptops
– 手持设备 仪器仪表
– 医疗 仪器仪表
– 无绳 电话
描述
这 tps60101 步骤-向上, 受规管 费用 泵
生成 一个 3.3-v
±
4% 输出 电压 从 一个
1.8-v 至 3.6-v 输入 电压 (两个 碱性, nicd, 或
nimh 电池). 输出 电流 是 100 ma 从 一个
2-v 输入. 仅 四 外部 电容器 是
需要 至 构建 一个 完成 低噪声 直流/直流
变频器. 这 推拉 操作 模式 的 两个
单端 费用 泵 保证 这 低
输出 电压 波纹 作为 电流 是 连续
已转移 至 这 输出. 从 一个 2-v 输入, 这
tps60101 可以 开始 进入 已满 荷载 与 荷载 作为 低
作为 33
Ω
.
这 tps60101 特点 要么 常数 频率-
cy 模式 至 最小化 噪声 和 输出 电压
波纹 或 这 省电 脉冲-跳过 模式 至
扩展 蓄电池 生活 在 灯光 荷载. 这 tps60101
开关 频率 是 300 khz. 这 逻辑
停机 功能 减少 这 供应 电流 至
1-
µ
一个 (最大值) 和 断开连接 这 荷载 从 这
输入. 特殊 电流控制 电路 防止
过多 电流 从 正在 已绘制 从 这
蓄电池 期间 开始-向上. 这个 直流/直流 变频器
需要 否 电感器 和 有 低 emi. 它 是
可用 入点 这 小 20-管脚 tssop powerpad
包装 (pwp).
版权
1999, 德州 仪器仪表 股份公司
生产 数据 信息 是 电流 作为 的 出版物 日期.
产品 符合 至 规格 按 这 条款 的 德州 仪器仪表
标准 保修. 生产 加工 是否 不 必然 包括
测试 的 全部 参数.
请 是 意识到 那 一个 重要 通知 关于 可用性, 标准 保修, 和 使用 入点 关键 应用程序 的
德州 仪器仪表 半导体 产品 和 免责声明 对此 出现 在 这 结束 的 这个 数据 工作表.
powerpad 是 一个 商标 的 德州 仪器仪表 股份公司.
输出 电压 波纹
典型 操作 电路
图 1
3.45
10
3.25
3.3
3.35
3.4
3.05
3.1
3.15
3.2
501234 678 9
t – 时间 –
µ
s
– 输出 电压 – vv
o
跳过 =com = 3v8 = 0 v
v
入点
= 2.4 v
v
o
= 3.3 v
我
o
= 100 ma
c
o
= 22
µ
f
x5r 陶瓷
入点
入点
C1+
C1–
启用
出点
出点
fb
C2+
C2–
同步
跳过 com 3V8
PGND 地
输入
1.8 v 至
3.6 v
c
入点
4.7
µ
f
输出
3.3 v
100 ma
c
o
10
µ
f
c
2F
1
µ
f
c
1F
1
µ
f
+
关/开启
TPS60101
+
