牧师 corp.
电话: 800-735-6200, 978-470-2900 传真: 978-475-6715

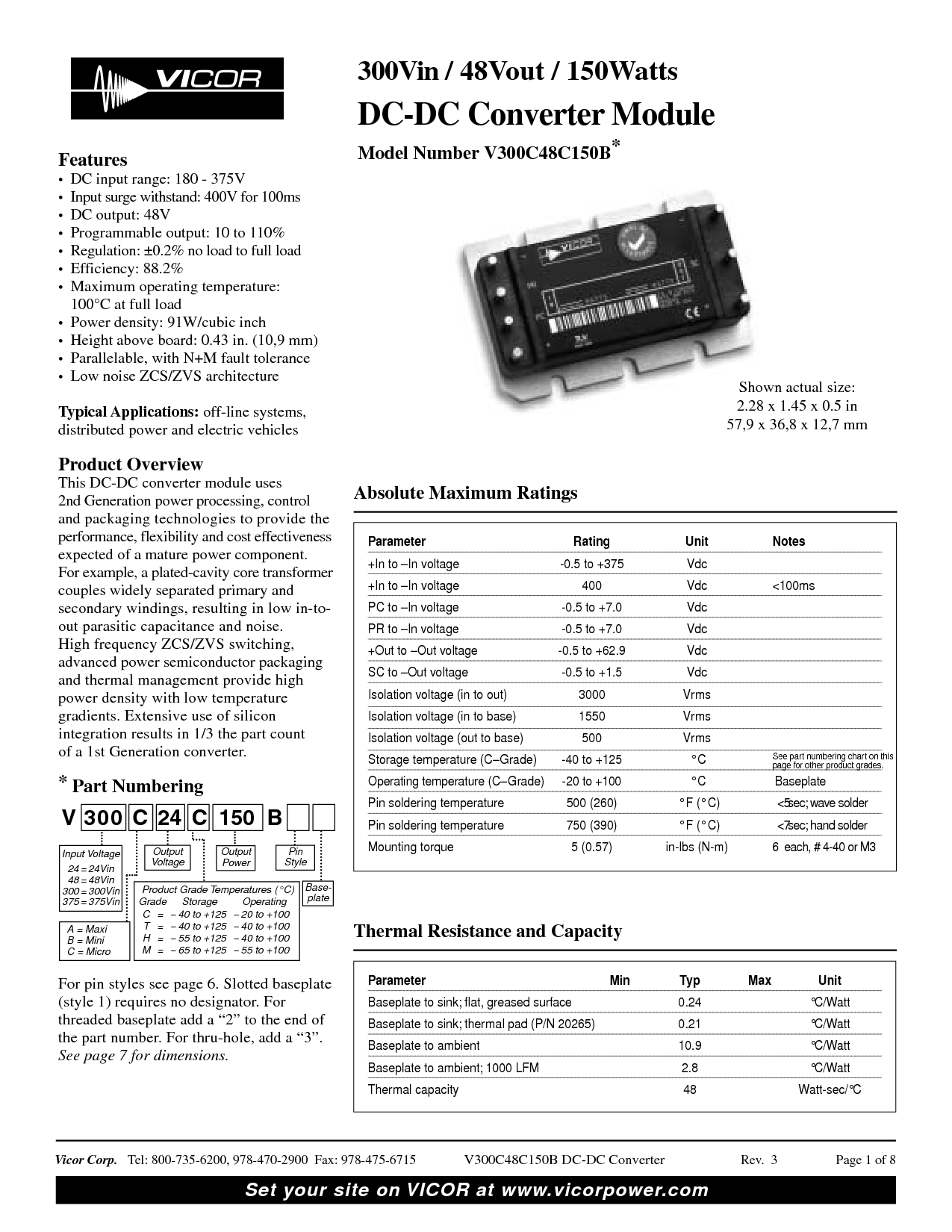

V300C48C150B 直流-直流 变频器
rev. 3 第页 1 的 8
设置 你的 现场 开启 牧师 在 www.vicorpower.com
参数 评级 单位 备注
+in 至 –in 电压 -0.5 至 +375 Vdc
+in 至 –in 电压 400 Vdc &指示灯;100ms
pc 至 –in 电压 -0.5 至 +7.0 Vdc
公共关系 至 –in 电压 -0.5 至 +7.0 Vdc
+out 至 –out 电压 -0.5 至 +62.9 Vdc
sc 至 –out 电压 -0.5 至 +1.5 Vdc
隔离 电压 (入点 至 出点) 3000 vrms
隔离 电压 (入点 至 底座) 1550 vrms
隔离 电压 (出点 至 底座) 500 vrms
存储 温度 (c–grade) -40 至 +125 °C
操作 温度 (c–grade) -20 至+100 °C 底板
管脚 焊接 温度 500 (260) °f (°c) &指示灯;5秒; 波浪 焊料
管脚 焊接 温度 750 (390) °f (°c) &指示灯;7秒; 手 焊料
安装 扭矩 5 (0.57) in-lbs (n-m) 6 每个, #4-40 或 m3
显示 实际 尺寸:
2.28 x 1.45 x 0.5 入点
57,9 x 36,8 x 12,7 mm
45
绝对 最大值 额定值
参数 最小 典型值 最大值 单位
底板 至 水槽; 扁平, 润滑 表面 0.24
°
c/瓦特
底板 至 水槽; 热 衬垫 (p/n 20265) 0.21
°
c/瓦特
底板 至 环境 10.9
°
c/瓦特
底板 至 环境; 1000 lfm 2.8
°
c/瓦特
热 容量 48 瓦特-秒/
°
c
热 电阻 和 容量
300vin / 48V出点 / 150watts
直流-直流 变频器 模块
型号 号码 V300C48C150B
*
特点
•
直流 输入 范围: 180 - 375v
•
输入 浪涌 承受: 400v 用于 100ms
•
直流 输出: 48v
•
可编程 输出: 10 至 110%
•
法规: ±0.2% 否 荷载 至 已满 荷载
•
效率: 88.2%
•
最大值 操作 温度:
100°c 在 已满 荷载
•
电源 密度: 91w/立方 英寸
•
高度 以上 板: 0.43 入点. (10,9 mm)
•
parallelable, 与 n+m 故障 公差
•
低 噪声 zcs/zvs 体系结构
典型 应用程序:
离线 系统,
分布式 电源 和 电动 车辆
产品 概述
这个 直流-直流 变频器 模块 用途
2nd 世代 电源 加工, 控制
和包装 技术 至 提供 这
业绩, 灵活性 和 成本 有效性
预期 的 一个 成熟 电源 组件.
用于 示例, 一个 电镀-空腔 核心 变压器
夫妇 广泛 分开 主要 和
次要 绕组, 结果 入点 低 入点-至-
出点 寄生 电容 和 噪声.
高 频率 zcs/zvs 开关,
高级 电源 半导体 包装
和 热 管理 提供 高
电源 密度 与 低 温度
渐变. 广泛的 使用 的 硅
集成 结果 入点 1/3 这 零件 计数
的 一个 1st 世代 变频器.
*
零件 编号
用于 管脚 样式 请参见 第页 6. 开槽 底板
(风格 1) 需要 否 指示符. 用于
螺纹 底板 添加 一个
“
2
”
至 这 结束 的
这 零件 号码. 用于 直通-孔, 添加 一个
“
3
”
.
请参见 第页 7 用于 尺寸.
请参见 零件 编号 图表 开启 这个
第页 用于 其他 产品 等级.
v 300 c 24 c 150 B
输入 电压
24 = 24Vin
48 = 48Vin
300 = 300Vin
375 = 375Vin
一个 = maxi
b = 迷你
c = 微型
输出
电压
产品 等级 温度 (°c)
等级 存储 操作
c =
-
40 至 +125
-
20 至 +100
t =
-
40 至 +125
-
40 至 +100
h =
-
55 至 +125
-
40 至 +100
m =
-
65 至 +125
-
55 至 +100
管脚
风格
底座-
板
输出
电源
