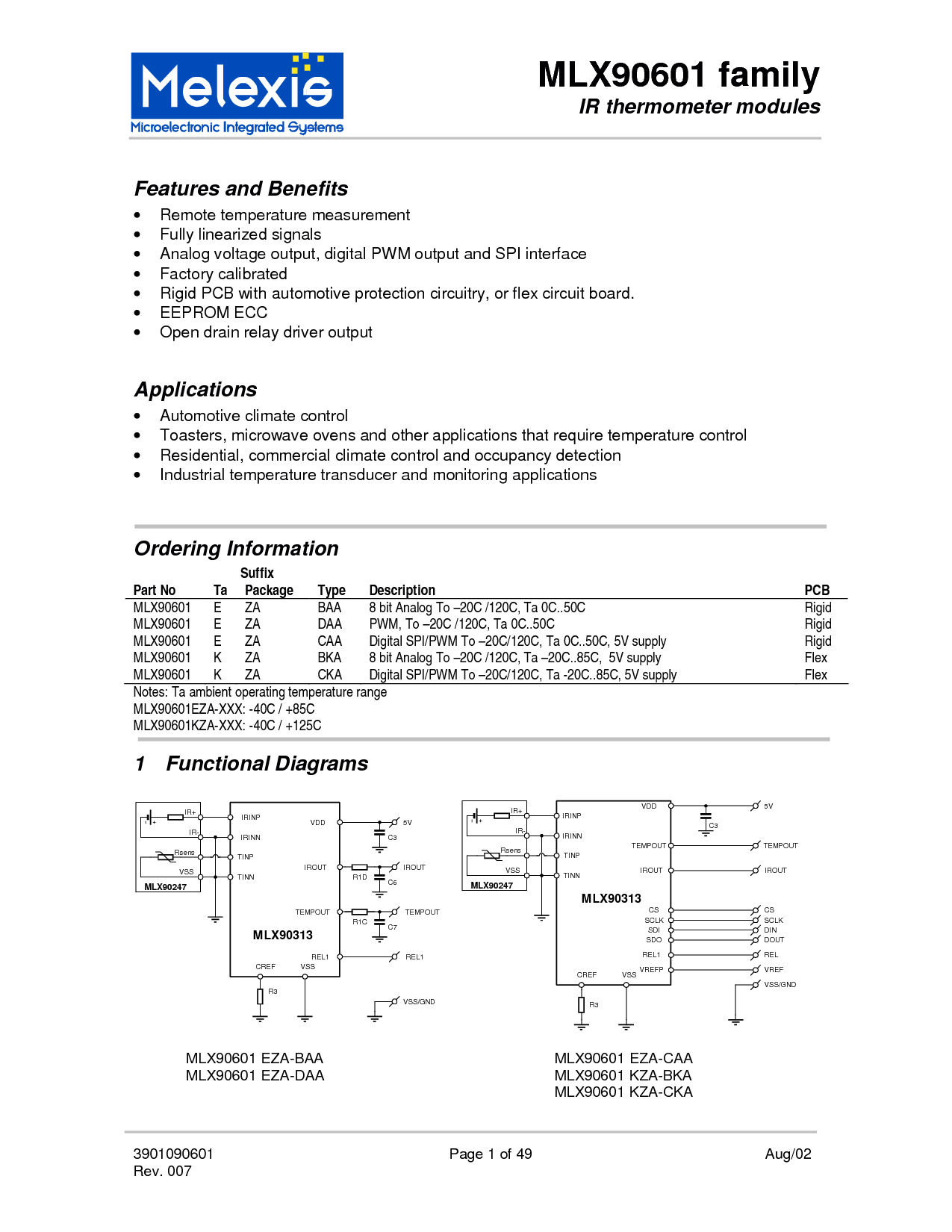

mlx90601 家庭
红外线 温度计 模块
3901090601 第页 1 的 49 8月/02
rev. 007
特点 和 好处
•
远程 温度 测量
•
完全 线性化 信号
•
模拟 电压 输出, 数字 pwm 输出 和 spi 接口
•
工厂 已校准
•
刚性 pcb 与 汽车 保护 电路, 或 flex 电路 板.
•
可擦可编程只读存储器 ecc
•
打开 排水管 继电器 驾驶员 输出
应用程序
•
汽车 climate 控制
•
toasters, 微波炉 烤箱 和 其他 应用程序 那 需要 温度 控制
•
residential, 商业 climate 控制 和 occupancy 检测
•
工业 温度 传感器 和 监测 应用程序
订购 信息
后缀
零件 否 助教 包装 类型 描述 pcb
MLX90601 e? ZA BAA 8 有点 模拟 至 –20c /120c, 助教 0c..50c 刚性
MLX90601 e? ZA DAA pwm, 至 –20c /120c, 助教 0c..50c 刚性
MLX90601 e? ZA CAA 数字 spi/pwm 至 –20c/120c, 助教 0c..50c, 5v 供应 刚性
MLX90601 k ZA BKA 8 有点 模拟 至 –20c /120c, 助教 –20c..85c, 5v 供应 flex
MLX90601 k ZA cka 数字 spi/pwm 至 –20c/120c, 助教 -20c..85c, 5v 供应 flex
备注: 助教 环境 操作 温度 范围
mlx90601eza-xxx: -40c / +85c
mlx90601kza-xxx: -40c / +125c
1 功能 图表
mlx90601 eza-baa mlx90601 eza-caa
mlx90601 eza-daa mlx90601 kza-bka
mlx90601 kza-cka
IRINP
TINN
TINP
IRINN
IROUT
VDD
CREF vss
MLX90313
R3
IROUT
IR+
Rsens
红外线-
vss
MLX90247
TEMPOUT
C3
5V
vss/地
C7
R1C
REL1
R1D
C6
REL1
TEMPOUT
IRINP
TINN
TINP
IRINN
VDD
CREF vss
MLX90313
R3
dout
cs
vss/地
SDO
SDI
SCLK
C3
5V
din
SCLK
cs
TEMPOUT
IROUT
REL1 相对
VREFP VREF
TEMPOUT
IROUT
IR+
Rsens
红外线-
vss
MLX90247
