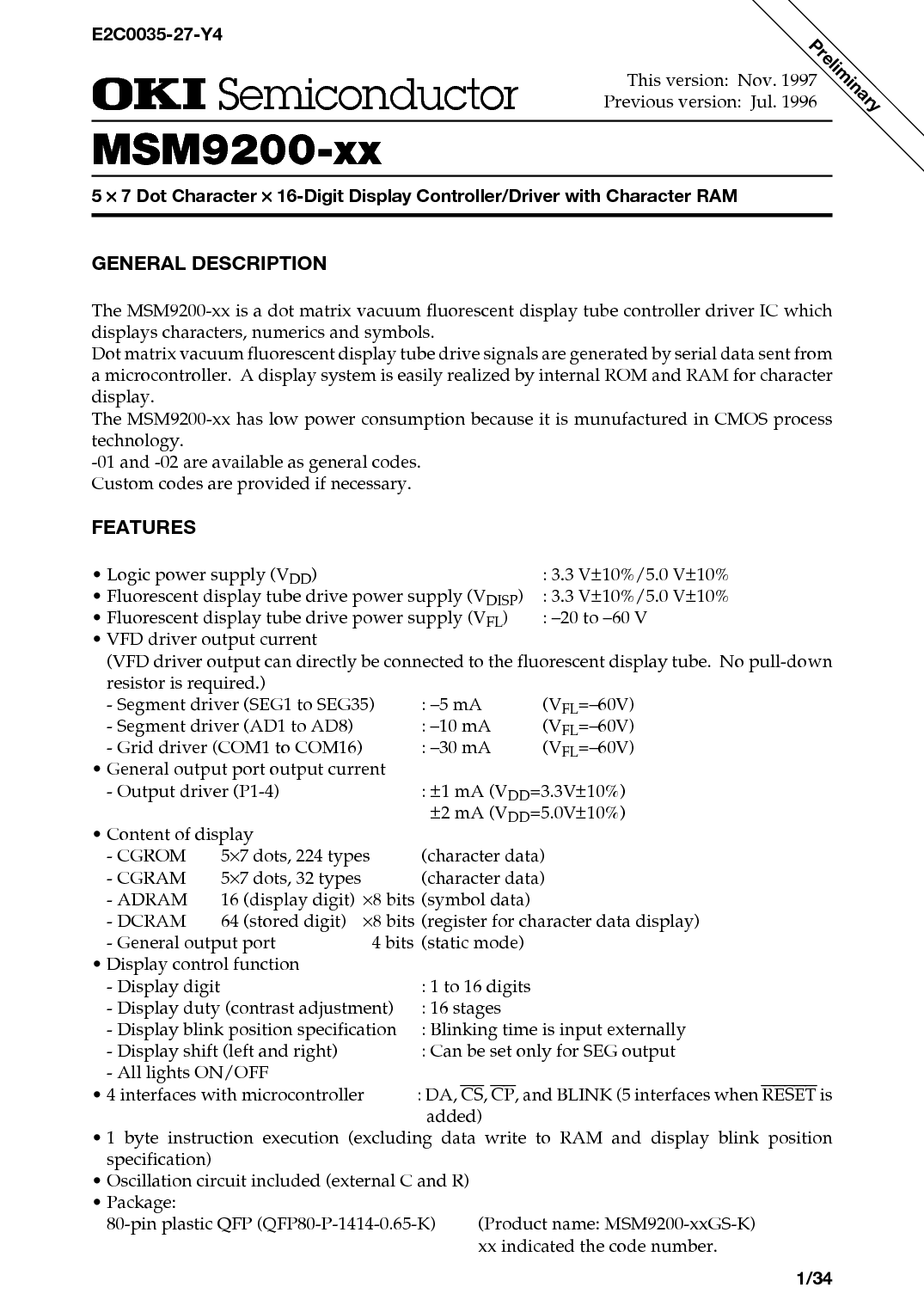

msm9200-xx
¡ 半导体
1/34
概述 描述
这 msm9200-xx 是 一个 圆点 矩阵 真空 荧光 显示 导管 控制器 驾驶员 集成电路 哪个
显示器 字符, numerics 和 符号.
圆点 矩阵 真空 荧光 显示 导管 驱动器 信号 是 已生成 由 串行 数据 已发送 从
一个 微控制器. 一个 显示 系统 是 很容易 已实现 由 内部 rom 和 ram 用于 字符
显示.
这 msm9200-xx 有 低 电源 消费 因为 它 是 munufactured 入点 cmos 流程
技术.
-01 和 -02 是 可用 作为 概述 代码.
自定义 代码 是 提供 如果 必要的.
特点
• 逻辑 电源 供应 (v
dd
) : 3.3 v
±
10%/5.0 v
±
10%
• 荧光 显示 导管 驱动器 电源 供应 (v
disp
) : 3.3 v
±
10%/5.0 v
±
10%
• 荧光 显示 导管 驱动器 电源 供应 (v
左前
) : –20 至 –60 v
• vfd 驾驶员 输出 电流
(vfd 驾驶员 输出 可以 直接 是 已连接 至 这 荧光 显示 导管. 否 下拉
电阻 是 必填项.)
- 细分市场 驾驶员 (seg1 至 seg35) : –5 ma (v
左前
=–60v)
- 细分市场 驾驶员 (ad1 至 ad8) : –10 ma (v
左前
=–60v)
- 网格 驾驶员 (com1 至 com16) : –30 ma (v
左前
=–60v)
• 概述 输出 港口 输出 电流
- 输出 驾驶员 (p1-4) :
±
1 ma (v
dd
=3.3v
±
10%)
±
2 ma (v
dd
=5.0v
±
10%)
• 内容 的 显示
- cgrom 5
¥
7 圆点, 224 类型 (字符 数据)
- cgram 5
¥
7 圆点, 32 类型 (字符 数据)
- adram 16 (显示 数字)
¥
8 比特 (符号 数据)
- dcram 64 (已存储 数字)
¥
8 比特 (注册 用于 字符 数据 显示)
- 概述 输出 港口 4 比特 (静态 模式)
• 显示 控制 功能
- 显示 数字 : 1 至 16 数字
- 显示 职责 (对比度 调整) : 16 阶段
- 显示 眨眼 位置 规格 : 闪烁 时间 是 输入 外部
- 显示 轮班 (左 和 右侧) : 可以 是 设置 仅 用于 seg 输出
- 全部 灯 开关
• 4 接口 与 微控制器 : da,
cs
,
cp
, 和 眨眼 (5 接口 当
重置
是
已添加)
• 1 字节 说明书 执行 (不包括 数据 写 至 ram 和 显示 眨眼 位置
规格)
• 振荡 电路 包括 (外部 c 和 右)
• 包装:
80-管脚 塑料 qfp (qfp80-p-1414-0.65-k) (产品 姓名: msm9200-xxgs-k)
xx 显示 这 代码 号码.
¡ 半导体
msm9200-xx
5
¥¥
¥¥
¥
7 圆点 字符
¥¥
¥¥
¥
16-数字 显示 控制器/驾驶员 与 字符 ram
初步
e2c0035-27-y4
这个 版本: 十一月 1997
上一个 版本: jul. 1996
