1/30

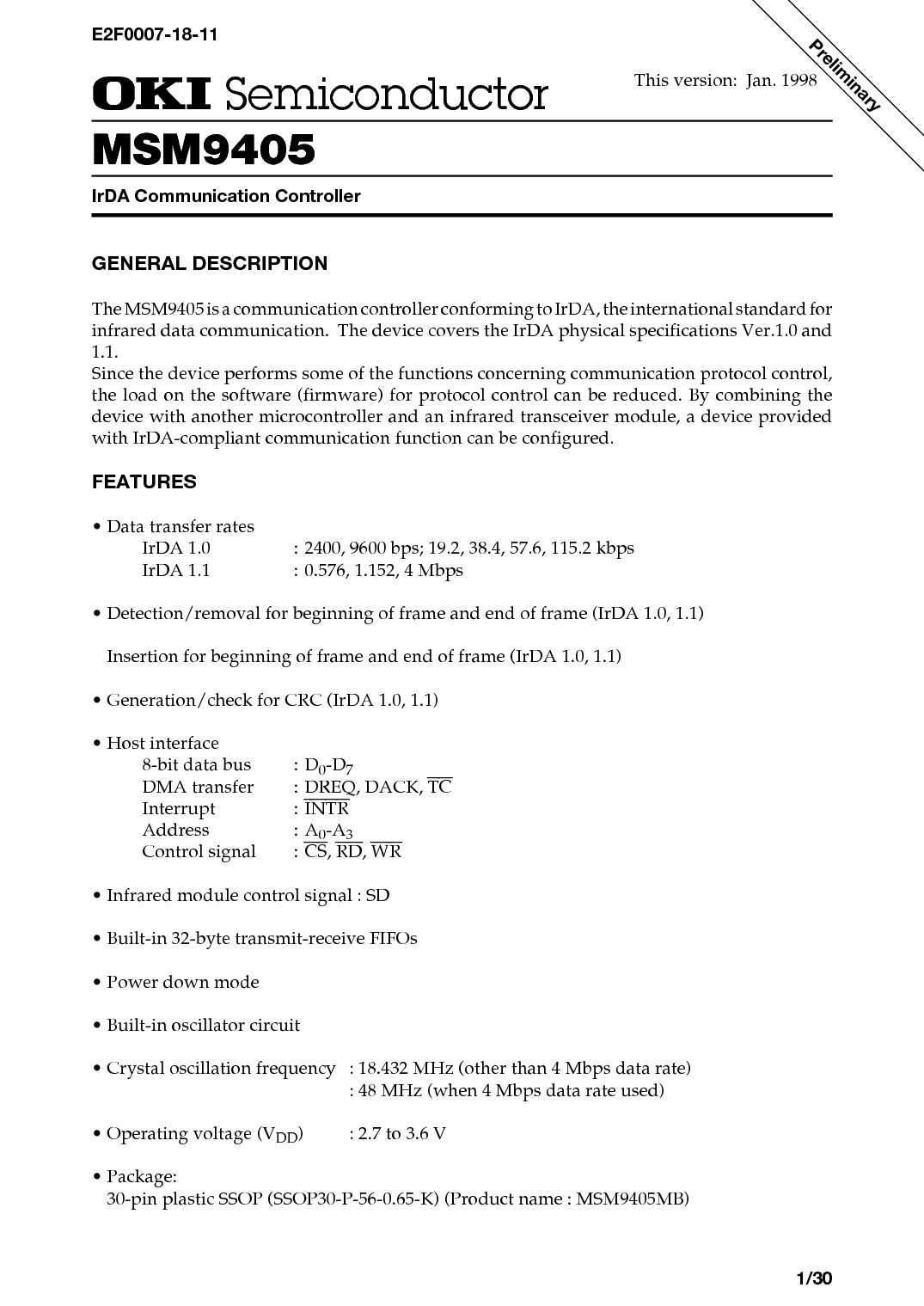

MSM9405
¡ 半导体
概述 描述
这 msm9405 是 一个 通信 控制器 符合 至 irda, 这 国际 标准 用于
红外线 数据 通信. 这 设备 盖子 这 irda 物理 规格 ver.1.0 和
1.1.
自 这 设备 执行 一些 的 这 功能 关于 通信 协议 控制,
这 荷载 开启 这 软件 (固件) 用于 协议 控制 可以 是 减少. 由 组合 这
设备 与 另一个 微控制器 和 一个 红外线 收发器 模块, 一个 设备 提供
与 irda-符合 通信 功能 可以 是 已配置.
特点
• 数据 转让 费率
irda 1.0 : 2400, 9600 bps; 19.2, 38.4, 57.6, 115.2 kbps
irda 1.1 : 0.576, 1.152, 4 mbps
• 检测/拆卸 用于 开始 的 框架 和 结束 的 框架 (irda 1.0, 1.1)
插入 用于 开始 的 框架 和 结束 的 框架 (irda 1.0, 1.1)
• 世代/检查 用于 crc (irda 1.0, 1.1)
• 主机 接口
8-有点 数据 总线 : d
0
-d
7
dma 转让 : dreq, dack,
tc
中断 :
intr
地址 : 一个
0
-一个
3
控制 信号 :
cs
,
rd
,
wr
• 红外线 模块 控制 信号 : sd
• 内置 32-字节 发送-接收 fifos
• 电源 向下 模式
• 内置 振荡器 电路
• 水晶 振荡 频率 : 18.432 mhz (其他 比 4 mbps 数据 费率)
: 48 mhz (当 4 mbps 数据 费率 已使用)
• 操作 电压 (v
dd
) : 2.7 至 3.6 v
• 包装:
30-管脚 塑料 ssop (ssop30-p-56-0.65-k) (产品 姓名 : msm9405mb)
¡ 半导体
MSM9405
irda 通信 控制器
初步
e2f0007-18-11
这个 版本: jan. 1998
