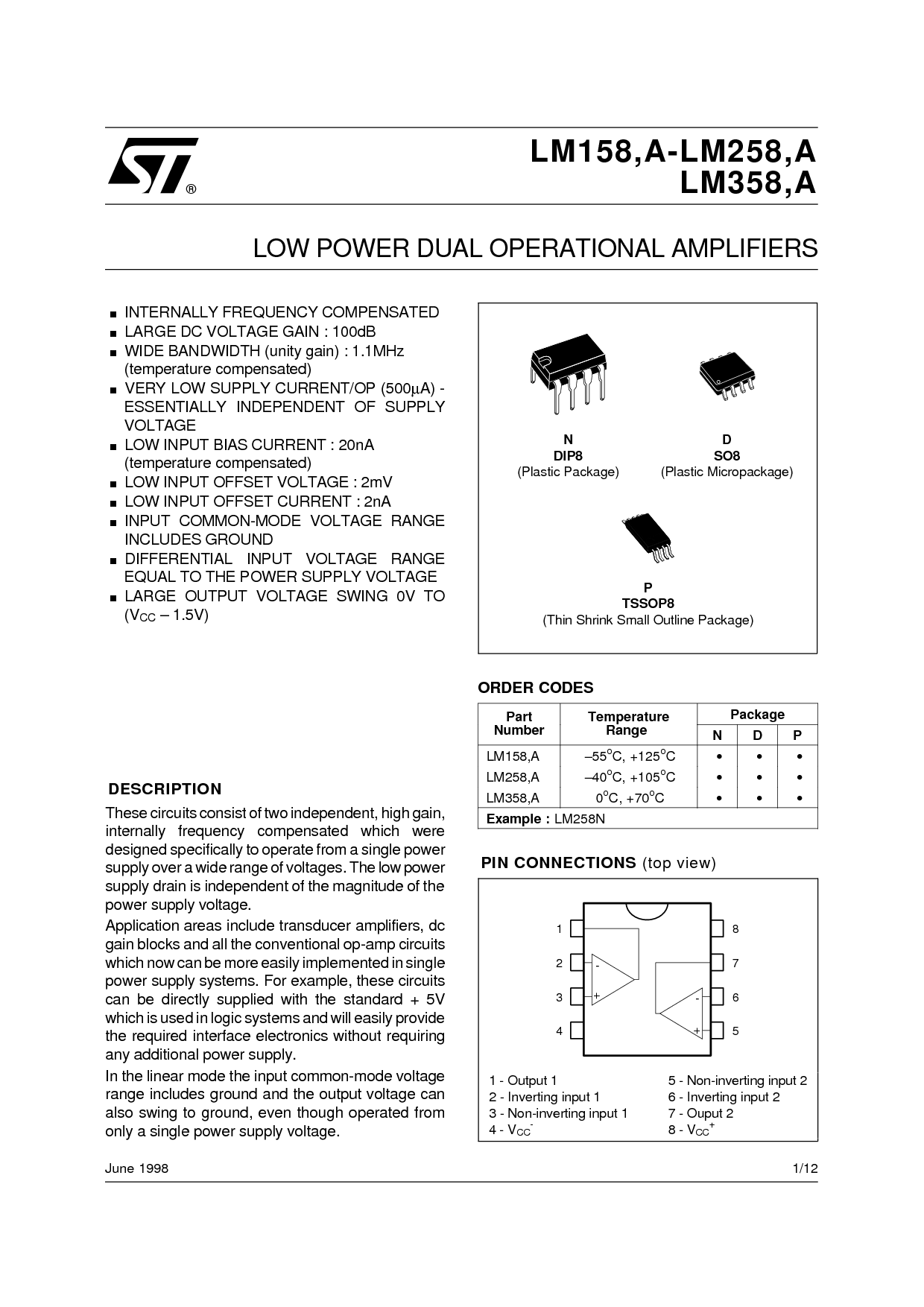

低 电源 双 运营 放大器
®
.
内部 频率 已补偿
.
大型 直流 电压 增益 : 100db
.
宽 带宽 (统一 增益) : 1.1mhz
(温度 已补偿)
.
很 低 供应 电流/op (500
µ
一个) -
本质上 独立 的 供应
电压
.
低 输入 偏差 电流 : 20na
(温度 已补偿)
.
低 输入 偏移量 电压 : 2mv
.
低 输入 偏移量 电流 : 2na
.
输入 共模 电压 范围
包括 接地
.
差速器 输入 电压 范围
相等 至 这 电源 供应 电压
.
大型 输出 电压 秋千 0v 至
(v
抄送
– 1.5v)
描述
这些 电路 组成 的 两个 独立, 高 增益,
内部 频率 已补偿 哪个 是
设计 具体而言 至 操作 从 一个 单独 电源
供应 结束 一个 宽 范围 的 电压. 这 低 电源
供应 排水管 是 独立 的 这 震级 的 这
电源 供应 电压.
应用程序 区域 包括 传感器 放大器, 直流
增益 块 和 全部 这 常规 运算放大器 电路
哪个 现在 可以 是 更多 很容易 已实施 入点 单独
电源 供应 系统. 用于 示例, 这些 电路
可以 是 直接 提供的 与 这 标准 + 5v
哪个 是 已使用 入点 逻辑 系统 和 将 很容易 提供
这 必填项 接口 电子产品 无 要求
任何 附加 电源 供应.
入点 这 线性 模式 这 输入 共模 电压
范围 包括 接地 和 这 输出 电压 可以
也 秋千 至 接地, 甚至 虽然 操作 从
仅 一个 单独 电源 供应 电压.
n
DIP8
(塑料 包装)
订单 代码
零件
号码
温度
范围
包装
NDP
lm158,一个 –55
o
c, +125
o
c
•••
lm258,一个 –40
o
c, +105
o
c
•••
lm358,一个 0
o
c, +70
o
c
•••
示例 :
LM258N
d
SO8
(塑料 微封装)
lm158,一个-lm258,一个
lm358,一个
六月 1998
1
2
3
45
6
7
8
-
+
-
+
1 - 输出 1
2 - 反转 输入 1
3 - 非反相 输入 1
4 - v
抄送
-
5 - 非反相 输入 2
6 - 反转 输入 2
7 - 输出 2
8 - v
抄送
+
管脚 连接
(顶部 查看)
p
TSSOP8
(薄 收缩 小 大纲 包装)
1/12
