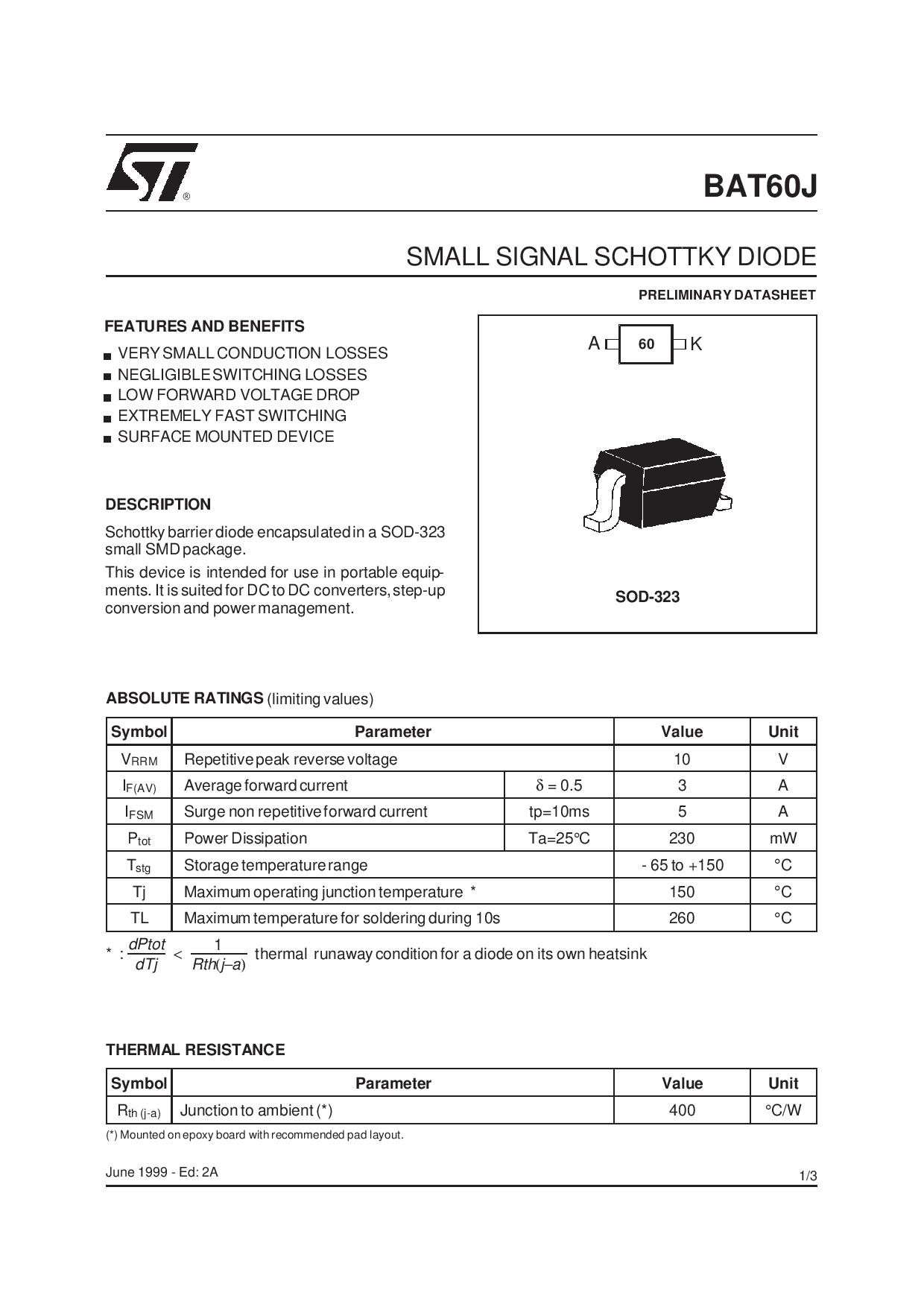

BAT60J
初步 数据表
六月 1999 - ed: 2A
小 信号 肖特基 二极管
很 小 传导 损失
可忽略不计开关 损失
低 前进 电压 掉落
极其 快 开关
表面 已安装 设备
特点 和 好处
肖特基 护栏 二极管 已封装 入点 一个 sod-323
小 SMD 包装.
这个 设备 是 预期 用于 使用 入点 便携式 设备-
部分. 它 是 适合 用于 直流 至 直流 转换器,升压
换算 和 电源 管理.
描述
sod-323
符号 参数 值 单位
v
rrm
重复性 峰值 反向 电压 10 v
我
f(av)
平均值 前进 电流
δ
= 0.5 3 一个
我
FSM
浪涌 非 重复性 f奥沃德 电流 tp=10ms 5 一个
p
tot
电源 耗散 Ta=25
°
c 230 mW
t
stg
存储 温度 范围 - 65 至 +150
°
c
Tj 最大值 操作 接合点 温度 * 150
°
c
tl 最大值 温度 用于 焊接 期间 10s 260
°
c
绝对 额定值
(限制 数值)
符号 参数 值 单位
右
th (j-一个)
接合点 至 环境 (*) 400
°
c/w
(*) 已安装 开启 环氧树脂 板 与 推荐 衬垫 布局.
热 电阻
*:
dPtot
dTj
&指示灯;
1
Rth
(
j
−
一个
)
热 失控 条件 用于 一个 二极管 开启 其 自己的 散热器
一个
k
60
1/3
