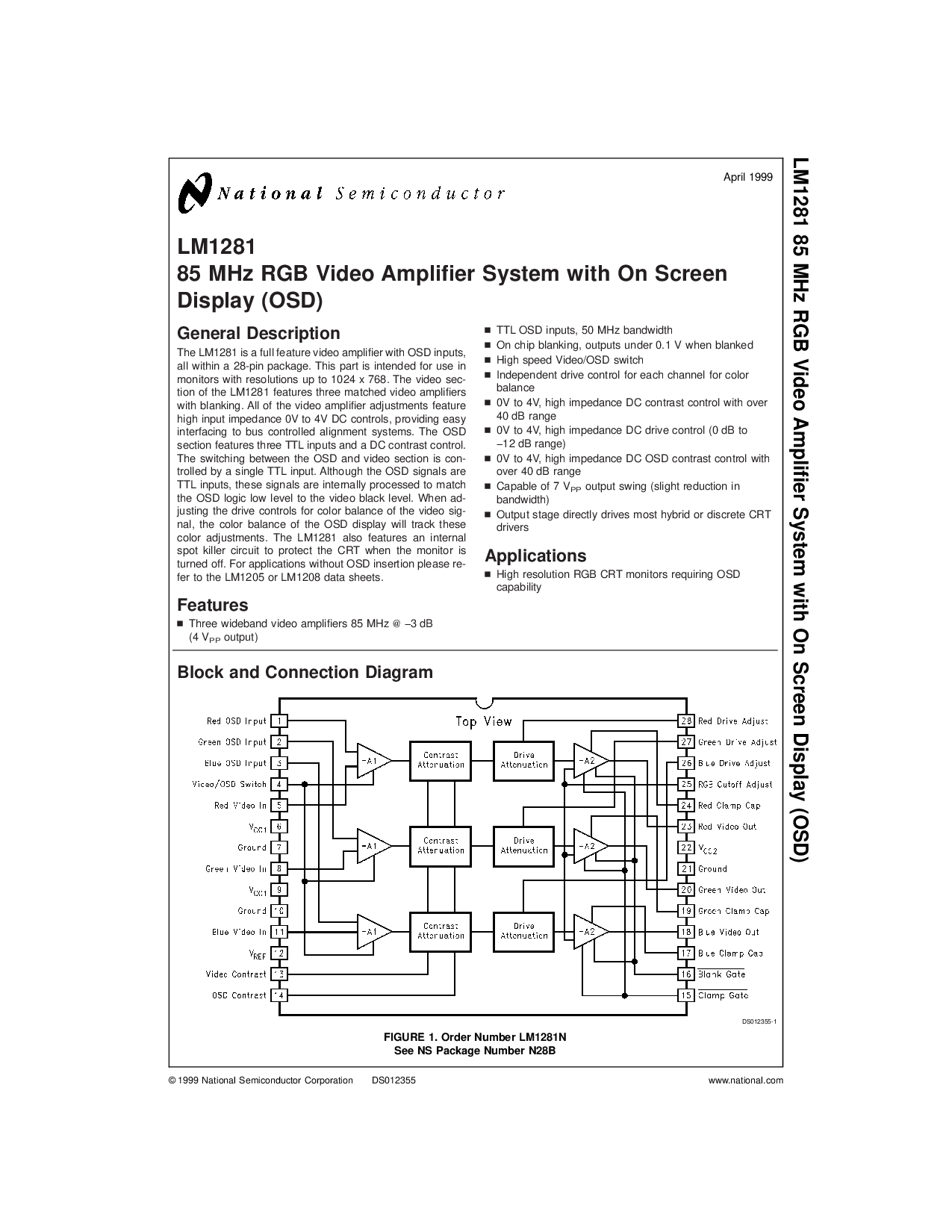

LM1281
85 MHz rgb 视频 放大器 系统 与 开启 屏幕
显示 (osd)
概述 描述
这 LM1281 是 一个 已满 功能 视频 放大器 与 OSD 输入,
全部 内 一个 28-管脚 包装. 这个 零件 是 预期 用于 使用 入点
显示器 与 决议 向上 至 1024 x 768. 这 视频 秒-
操作 的 这 LM1281 特点 三个 匹配 视频 放大器
与 下料. 全部 的 这 视频 放大器 调整 功能
高 输入 阻抗 0V 至 4V 直流 控件, 提供 容易
接口 至 总线 受控 对齐 系统. 这 OSD
截面 特点 三个 TTL 输入 和 一个 直流 对比度 控制.
这 开关 之间 这 OSD 和 视频 截面 是 con-
被控制 由 一个 单独 TTL 输入. 虽然 这 OSD 信号 是
TTL 输入, 这些 信号 是 内部 已处理 至 匹配
这 OSD 逻辑 低 水平 至 这 视频 黑色 水平. 当 广告-
调整 这 驱动器 控件 用于 颜色 余额 的 这 视频 信号-
nal, 这 颜色 余额 的 这 OSD 显示 将 轨道 这些
颜色 调整. 这 LM1281 也 特点 一个 内部
现货 killer 电路 至 保护 这 CRT 当 这 显示器 是
翻转 关. 用于 应用程序 无 OSD 插入 请 re-
fer 至 这 LM1205 或 LM1208 数据 床单.
特点
n
三个 宽带 视频 放大器 85 MHz
@
−3 db
(4 v
pp
输出)
n
TTL OSD 输入, 50 MHz 带宽
n
开启 芯片 下料, 产出 下 0.1 v 当 空白
n
高 速度 视频/osd 开关
n
独立 驱动器 控制 用于 每个 频道 用于 颜色
余额
n
0V 至 4v, 高 阻抗 直流 对比度 控制 与 结束
40 db 范围
n
0V 至 4v, 高 阻抗 直流 驱动器 控制 (0 db 至
−12 db 范围)
n
0V 至 4v, 高 阻抗 直流 OSD 对比度 控制 与
结束 40 db 范围
n
有能力 的 7 v
pp
输出 秋千 (轻微 减少 入点
带宽)
n
输出 舞台 直接 驱动器 大多数 混合动力 或 离散 CRT
驱动程序
应用程序
n
高 分辨率 rgb CRT 显示器 要求 OSD
能力
块 和 连接 图表
ds012355-1
图 1. 订单 号码 LM1281N
请参见 ns 包装 号码 N28B
April 1999
LM1281 85 MHz rgb 视频 放大器 系统 与 开启 屏幕 显示 (osd)
© 1999 国家 半导体 公司 DS012355 www.国家.com
