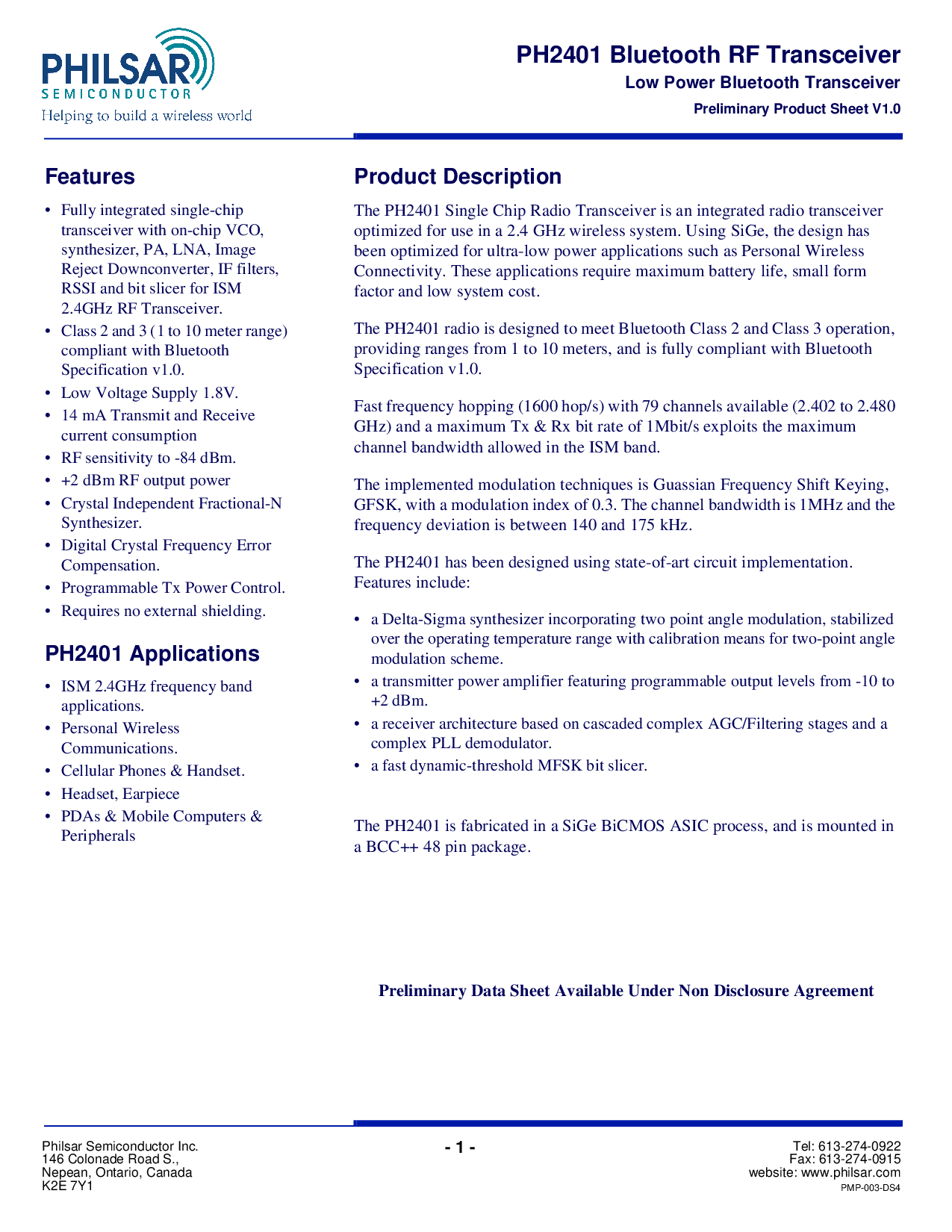

低 电源 bluetooth 收发器
初步 产品 工作表 v1.0
ph2401 bluetooth rf 收发器
- 1 -
特点 产品 描述
philsar 半导体 公司
146 colonade road s.,
nepean, ontario, 加拿大
k2e 7y1
电话: 613-274-0922
传真: 613-274-0915
网站: www.philsar.com
pmp-003-ds4
这 ph2401 单独 芯片 收音机 收发器 是 一个 综合 收音机 收发器
优化 用于 使用 入点 一个 2.4 ghz 无线 系统. 使用 sige, 这 设计 有
被 优化 用于 超-低 电源 应用程序 这样的 作为 个人 无线
连通性. 这些 应用程序 需要 最大值 蓄电池 生活, 小 窗体
因素 和 低 系统 成本.
这 ph2401 收音机 是 设计 至 满足 bluetooth 类 2 和 类 3 操作,
提供 范围 从 1 至 10 米, 和 是 完全 符合 与 bluetooth
规格 v1.0.
快 频率 跳频 (1600 hop/s) 与 79 频道 可用 (2.402 至 2.480
ghz) 和 一个 最大值 tx &放大器; rx 有点 费率 的 1mbit/s 漏洞利用 这 最大值
频道 带宽 允许 入点 这 ism 乐队.
这 已实施 调制 技术 是 guassian 频率 轮班 键控,
gfsk, 与 一个 调制 索引 的 0.3. 这 频道 带宽 是 1mhz 和 这
频率 偏差 是 之间 140 和 175 khz.
这 ph2401 有 被 设计 使用 州-的-艺术 电路 实施.
特点 包括:
• 一个 三角洲-西格玛 合成器 合并 两个 点 角片 调制, 稳定
结束 这 操作 温度 范围 与 校准 手段 用于 两点式 角片
调制 方案.
• 一个 变送器 电源 放大器 特色 可编程 输出 级别 从 -10 至
+2 dbm.
• 一个 接收器 体系结构 基于 开启 级联 复杂 agc/过滤 阶段 和 一个
复杂 pll 解调器.
• 一个 快 动态-阈值 mfsk 有点 切片机.
这 ph2401 是 预制 入点 一个 sige bicmos asic 流程, 和 是 已安装 入点
一个 bcc++ 48 管脚 包装.
初步 数据 工作表 可用 下 非 disclosure 协议
• 完全 综合 单芯片
收发器 与 片上 vco,
合成器, pa, lna, 图像
拒绝 下变频器, 如果 过滤器,
rssi 和 有点 切片机 用于 ism
2.4ghz rf 收发器.
• 类 2 和 3 (1 至 10 仪表 范围)
符合 与 bluetooth
规格 v1.0.
• 低 电压 供应 1.8v.
• 14 ma 发送 和 接收
电流 消费
• rf 灵敏度 至 -84 dbm.
• +2 dbm rf 输出 电源
• 水晶 独立 小数-n
合成器.
• 数字 水晶 频率 错误
补偿.
• 可编程 tx 电源 控制.
• 需要 否 外部 屏蔽.
ph2401 应用程序
• ism 2.4ghz 频率 乐队
应用程序.
• 个人 无线
通信.
• 细胞 电话 &放大器; 手持电话.
• 耳机, 耳机
• pdas &放大器; 移动电话 计算机 &放大器;
外围设备
