siemens aktiengesellschaft
特点
• 直接 调制 向量 调制器
• 宽 lo-频率 范围
pmb 2201: 0.8 ghz 至 1.5 ghz
pmb 2201: 1.5 ghz 至 2.5 ghz
• 世代 的 正交 承运人 无 外部
元素 和 无 修整
• 35-db 承运人 拒收, 40-db ssb 拒收
• 42-db 拒收 的 第三 订单 产品
• 0-dbm 调制器 输出 电源
• 独立 双 平衡式 gilbert 细胞 搅拌机
• rf- 和 如果-频率 范围 从 直流 至 2.5 ghz
• 低 噪声 图, 高 换算 增益
• 供应 电压 范围 从 2.7 v 至 5.5 v
• 低 电源 消费
• 掉电 模式
• p-tssop-24 包装
• 温度 范围 – 30
°
c 至 85
°
c
类型 包装
pmb 2201-右 p-tssop-24-1 (smd)
pmb 2202-右 p-tssop-24-1 (smd)

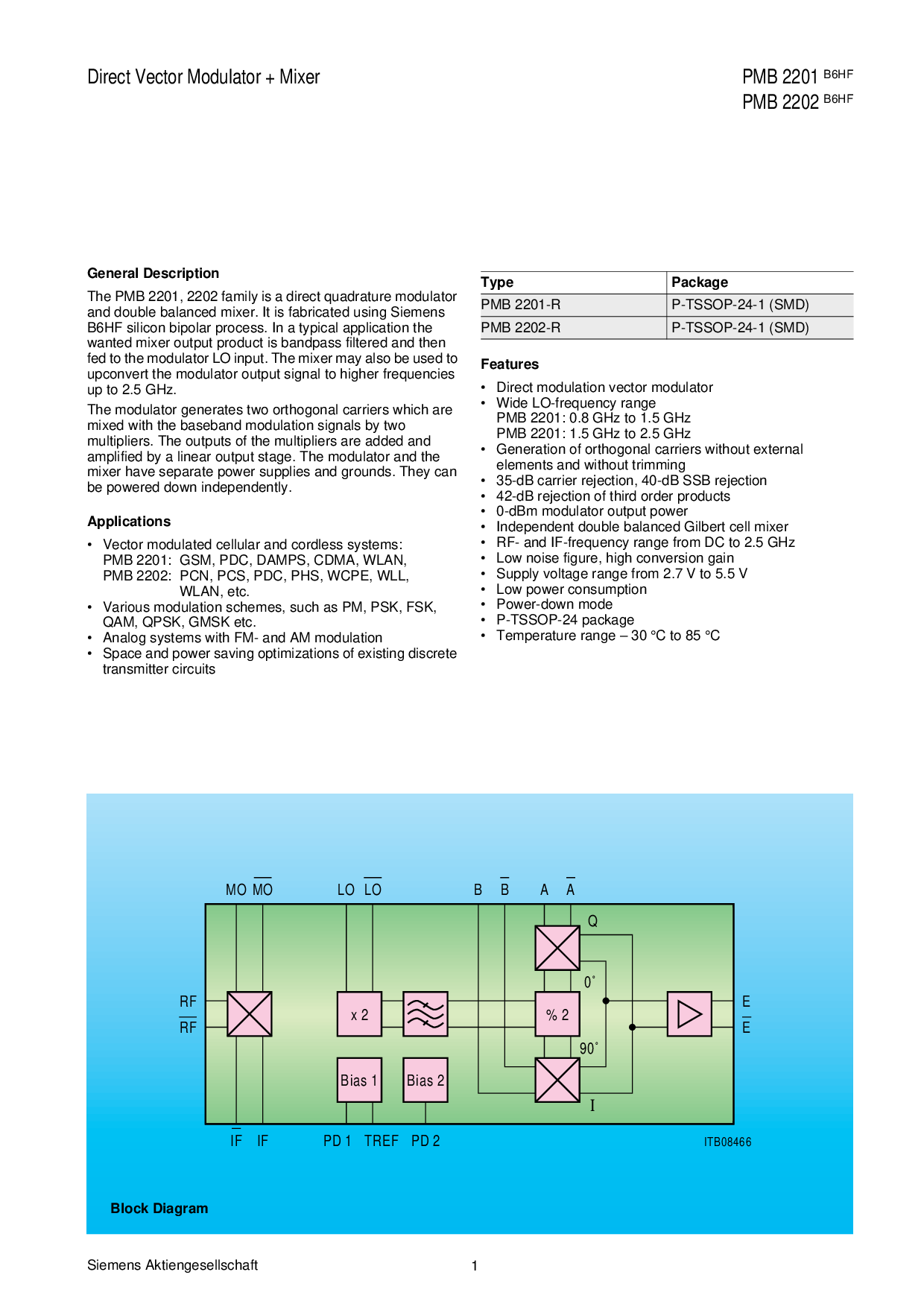

直接 向量 调制器 + 搅拌机
概述 描述
这 pmb 2201, 2202 家庭 是 一个 直接 正交 调制器
和 双 平衡式 搅拌机. 它 是 预制 使用 siemens
b6hf 硅 双极性 流程. 入点 一个 典型 应用程序 这
通缉 搅拌机 输出 产品 是 带通 已过滤 和 然后
美联储 至 这 调制器 lo 输入. 这 搅拌机 将 也 是 已使用 至
上转换 这 调制器 输出 信号 至 较高 频率
向上 至 2.5 ghz.
这 调制器 生成 两个 正交 承运人 哪个 是
混合 与 这 基带 调制 信号 由 两个
乘法器. 这 产出 的 这 乘法器 是 已添加 和
放大 由 一个 线性 输出 舞台. 这 调制器 和 这
搅拌机 有 分开 电源 供应品 和 理由. 他们 可以
是 通电 向下 独立.
应用程序
• 向量 已调制 细胞 和 无绳 系统:
pmb 2201: gsm, pdc, 阻尼, cdma, wlan,
pmb 2202: pcn, pcs, pdc, phs, wcpe, wll,
wlan, 等
• 各种 调制 方案, 这样的 作为 下午, psk, fsk,
qam, qpsk, gmsk 等
• 模拟 系统 与 调频- 和 上午 调制
• 空间 和 电源 正在保存 optimizations 的 现有 离散
变送器 电路
x 2 % 2
偏差 1 偏差 2
mo mo lo lo B B 一个 一个
pd 1 TREFIF 如果 pd 2
RF
RF
e?
e?
0˚
q
Ι
ITB08466
90˚
块 图表
pmb 2201
B6HF
pmb 2202
B6HF
