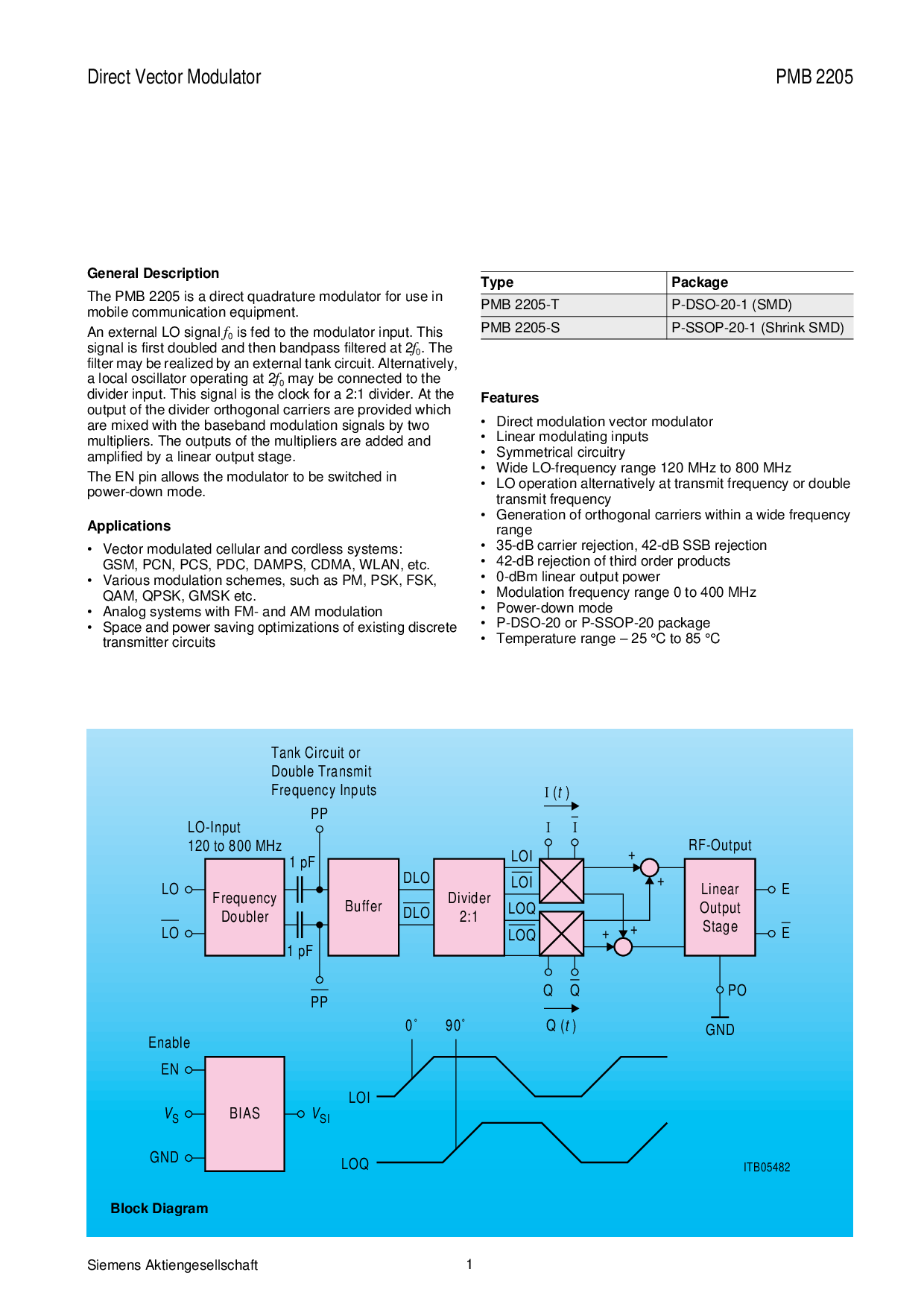

siemens aktiengesellschaft
特点
• 直接 调制 向量 调制器
• 线性 调制 输入
• 对称 电路
• 宽 lo-频率 范围 120 mhz 至 800 mhz
• lo 操作 或者 在 发送 频率 或 双
发送 频率
• 世代 的 正交 承运人 内 一个 宽 频率
范围
• 35-db 承运人 拒收, 42-db ssb 拒收
• 42-db 拒收 的 第三 订单 产品
• 0-dbm 线性 输出 电源
• 调制 频率 范围 0 至 400 mhz
• 掉电 模式
• p-dso-20 或 p-ssop-20 包装
• 温度 范围 – 25
°
c 至 85
°
c
类型 包装
pmb 2205-t p-dso-20-1 (smd)
pmb 2205-s p-ssop-20-1 (收缩 smd)
直接 向量 调制器 pmb 2205
概述 描述
这 pmb 2205 是 一个 直接 正交 调制器 用于 使用 入点
移动电话 通信 设备.
一个 外部 lo 信号
f
0
是 美联储 至 这 调制器 输入. 这个
信号 是 第一 翻倍 和 然后 带通 已过滤 在 2
f
0
. 这
过滤器 将 是 已实现 由 一个 外部 储罐 电路. 或者,
一个 本地 振荡器 操作 在 2
f
0
将 是 已连接 至 这
分隔器 输入. 这个 信号 是 这 时钟 用于 一个 2:1 分隔器. 在 这
输出 的 这 分隔器 正交 承运人 是 提供 哪个
是 混合 与 这 基带 调制 信号 由 两个
乘法器. 这 产出 的 这 乘法器 是 已添加 和
放大 由 一个 线性 输出 舞台.
这 en 管脚 允许 这 调制器 至 是 已切换 入点
掉电 模式.
应用程序
• 向量 已调制 细胞 和 无绳 系统:
gsm, pcn, pcs, pdc, damps, cdma, wlan, 等
• 各种 调制 方案, 这样的 作为 下午, psk, fsk,
qam, qpsk, gmsk 等
• 模拟 系统 与 调频- 和 上午 调制
• 空间 和 电源 正在保存 optimizations 的 现有 离散
变送器 电路
Frequency
加强肋
缓冲区
Divider
2:1
Linear
Output
舞台
rf-输出
lo-input
120 至 800 mhz
储罐 电路 或
双 transmit
频率 输入
pp
DLO
DLO
LOI
LOI
LOQ
LOQ
二
qq
+
+
+
+
e?
e?
lo
lo
我
(
t
)
q (
t
)
采购订单
偏差
v
si
启用
en
v
s
地
地
0˚ 90˚
LOI
LOQ
ITB05482
1 pf
1 pf
pp
块 图表
1
