这 pmb 2330 是 一个 低 电源, 单片, 双 平衡式 搅拌机 类似 至 s 042 p 和 tbb 042 g
用于 频率 向上 至 2 ghz.
电路 描述
这 针脚 rf (7) 和 rf (8) 是 低 电阻 输入 的 这 底座 耦合 差异 舞台.
这 电阻 的 在 最小 200
Ω
将 是 已连接 之间 针脚 7 和 6 (接地) 和 之间 8 和
6 至 增加 这 电流 (最大值. 4 ma 按 管脚) 和 因此 这 换算 transductance.
这 针脚 lo (4) 和 lo (5) 是 这 本地 振荡器 输入 的 这 搅拌机.
这 连接 至 这 搅拌机 输入 将 是 对称 或 不对称 耦合, 电容式 或
归纳 耦合.
这 搅拌机 产出 mo (1) 和 mo (2) 是 高 阻抗 集电极开路 产出 用于 频率
向上 至 2 ghz.
类型 版本 订购 代码 包装
pmb 2330 v1.1 q67000-a6045 p-dso-8-1 (smd)
pmb 2330t v1.2 q67000-a6103 p-dso-8-1 (smd)

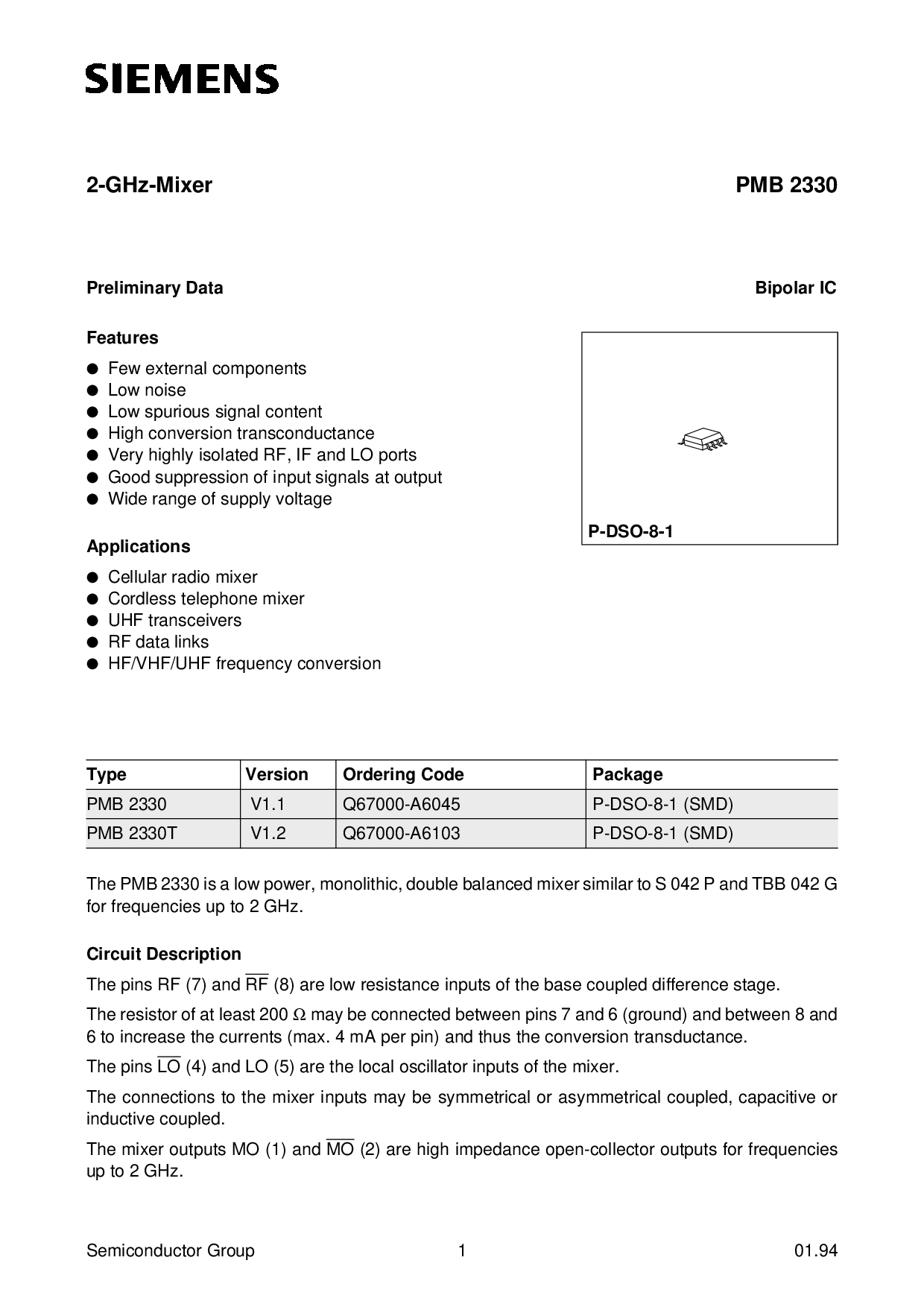

2-ghz-搅拌机
初步 数据 双极性 集成电路
pmb 2330
p-dso-8-1
特点
●
很少 外部 组件
●
低 噪声
●
低 杂散 信号 内容
●
高 换算 跨导
●
很 高度 隔离 rf, 如果 和 lo 端口
●
不错 抑制 的 输入 信号 在 输出
●
宽 范围 的 供应 电压
应用程序
●
细胞 收音机 搅拌机
●
无绳 电话 搅拌机
●
uhf 收发器
●
rf 数据 链接
●
hf/vhf/uhf 频率 换算
