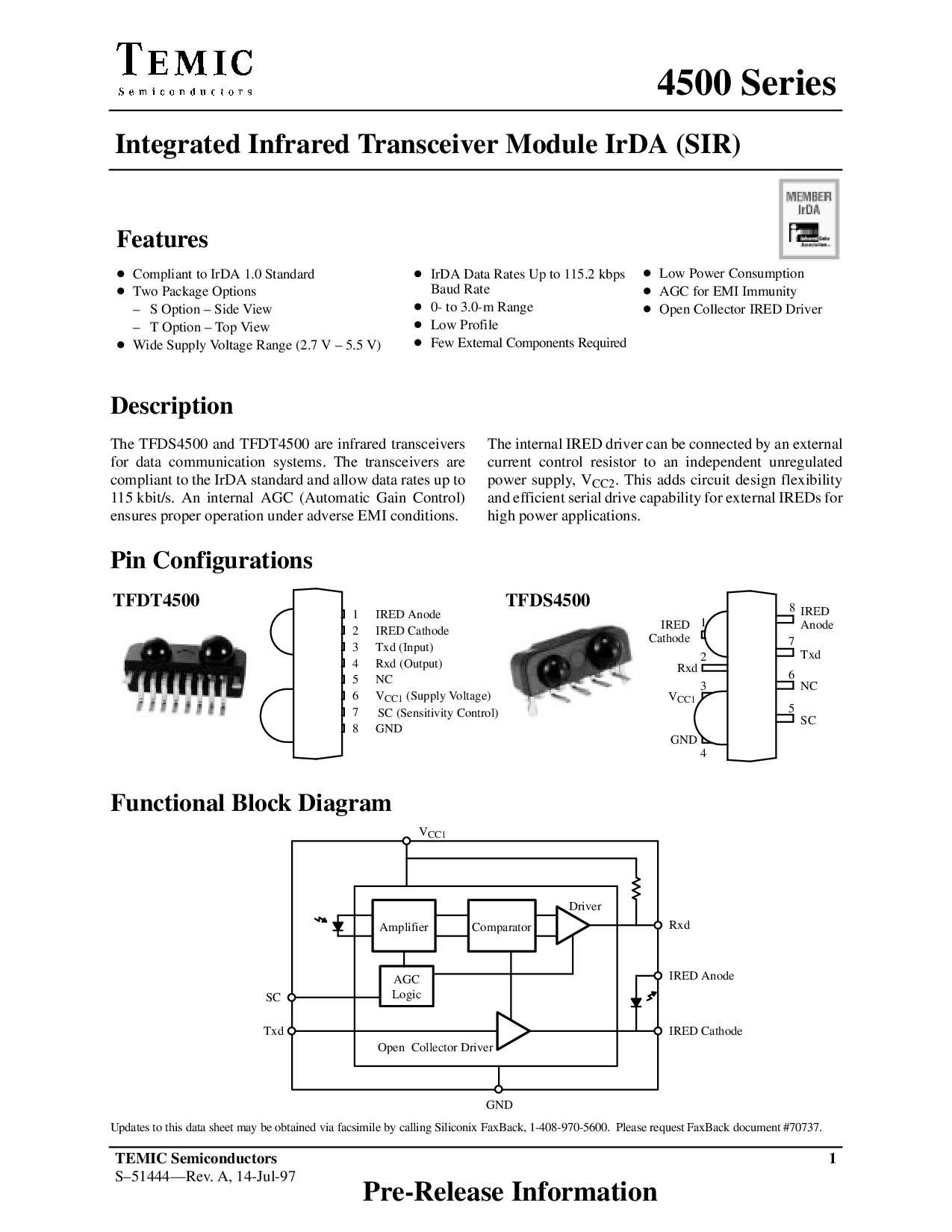

4500 系列
temic 半导体
s–51444—rev. 一个, 14-jul-97
1
预-释放 信息
综合 红外线 收发器 模块 irda (sir)
特点
符合 至 irda 1.0 标准
两个 包装 选项
– s 选项 – 侧面 查看
– t 选项 – 顶部 查看
宽 供应 电压 范围 (2.7 v – 5.5 v)
irda 数据 费率 向上 至 115.2 kbps
波特 费率
0- 至 3.0-m 范围
低 配置文件
很少 外部 组件 必填项
低 电源 消费
agc 用于 emi 免疫
打开 收集器 ired 驾驶员
描述
这 tfds4500 和 tfdt4500 是 红外线 收发器
用于 数据 通信 系统. 这 收发器 是
符合 至 这 irda 标准 和 允许 数据 费率 向上 至
115 kbit/s. 一个 内部 agc (自动 增益 控制)
确保 适当的 操作 下 不利 emi 条件.
这 内部 ired 驾驶员 可以 是 已连接 由 一个 外部
电流 控制 电阻 至 一个 独立 不受管制
电源 供应, v
CC2
. 这个 添加 电路 设计 灵活性
和 高效 串行 驱动器 能力 用于 外部 ireds 用于
高 电源 应用程序.
管脚 配置
TFDS4500TFDT4500
8
7
6
5
sc
nc
Txd
ired
阳极
1
2
3
4
ired
阴极
rxd
地
v
CC1
v
CC1
(供应 电压)
1
2
3
8
sc (灵敏度 控制)
nc
txd (输入)
ired 阳极
ired 阴极
rxd (输出)
地
4
5
6
7
功能 块 图表
放大器 比较器
AGC
逻辑
sc
Txd
v
CC1
驾驶员
地
打开 收集器 驾驶员
rxd
ired 阳极
ired 阴极
更新 至 这个 数据 工作表 将 是 获得 通过 传真 由 正在调用 siliconix faxback, 1-408-970-5600. 请 请求 faxback 文件 #70737.
