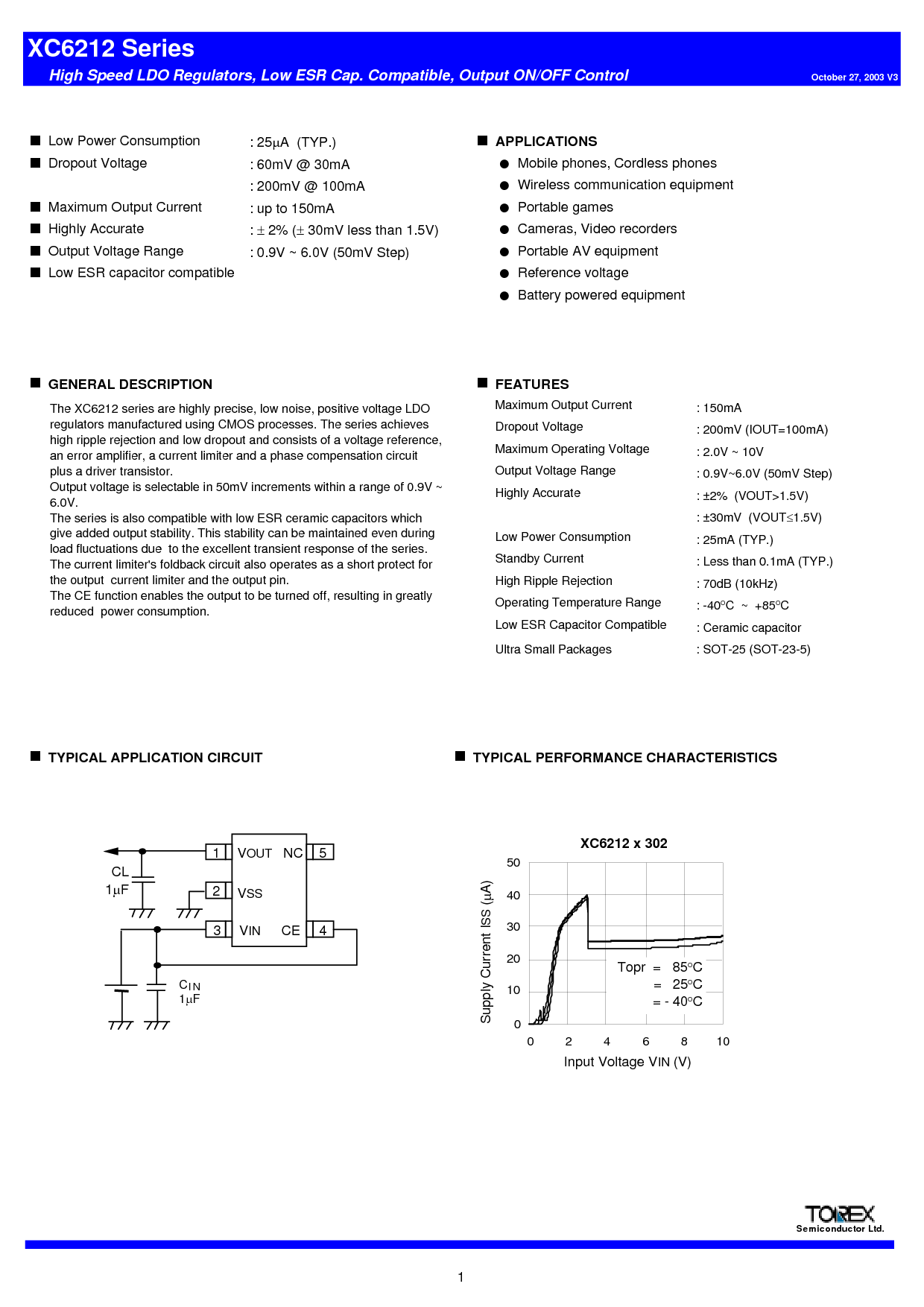

xc6212 系列
高 速度 ldo 调节器, 低 等效串联电阻 盖. 兼容, 输出 开关 控制
october 27, 2003 v3
!
低 电源 消费
: 25
µ
一个 (典型值.)
!
应用程序
!
辍学 电压
: 60mv @ 30ma
"
移动电话 电话, 无绳 电话
: 200mv @ 100ma
"
无线 通信 设备
!
最大值 输出 电流
: 向上 至 150ma
"
便携式 游戏
!
高度 准确
:
±
2% (
±
30mv 较少 比 1.5v)
"
摄像头, 视频 记录器
!
输出 电压 范围
: 0.9v ~ 6.0v (50mv 步骤)
"
便携式 av 设备
!
低 等效串联电阻 电容器 兼容
"
参考 电压
"
蓄电池 通电 设备
!
概述 描述
!
特点
最大值 输出 电流
: 150ma
辍学 电压
: 200mv (iout=100ma)
最大值 操作 电压
: 2.0v ~ 10v
输出 电压 范围
: 0.9v~6.0v (50mv 步骤)
高度 准确
: ±2% (vout>1.5v)
: ±30mv (vout
≤
1.5v)
低 电源 消费
: 25ma (典型值.)
备用 电流
: 较少 比 0.1ma (典型值.)
高 波纹 拒收
: 70db (10khz)
操作 温度 范围
: -40
o
c ~ +85
o
c
低 等效串联电阻 电容器 兼容
: 陶瓷 电容器
超 小 软件包 : sot-25 (sot-23-5)
!
典型 应用程序 电路
!
典型 业绩 特性
这 xc6212 系列 是 高度 精确, 低 噪声, 正 电压 ldo
调节器 已制造 使用 cmos 流程. 这 系列 达到
高 波纹 拒收 和 低 辍学 和 由 的 一个 电压 参考,
一个 错误 放大器, 一个 电流 限幅器 和 一个 相位 补偿 电路
加号 一个 驾驶员 晶体管.
输出 电压 是 可选择 入点 50mv 增量 内 一个 范围 的 0.9v ~
6.0v.
这 系列 是 也 兼容 与 低 等效串联电阻 陶瓷 电容器 哪个
给 已添加 输出 稳定性. 这个 稳定性 可以 是 维护 甚至 期间
荷载 波动 到期 至 这 优秀 瞬态 响应 的 这 系列.
这 电流 限幅器's 折返 电路 也 操作 作为 一个 短 保护 用于
这 输出 电流 限幅器 和 这 输出 管脚.
这 ce 功能 启用 这 输出 至 是 翻转 关, 结果 入点 很大
减少 电源 消费.
c
入点
1
µ
f
cl
1
µ
f
v
出点
v
ss
v
入点
ce
nc 5
43
2
1
0
10
20
30
40
50
0246810
输入 电压 v
入点
(v)
供应 电流 我
ss
(
µ
一个)
xc6212 x 302
topr = 85
o
c
= 25
o
c
= - 40
o
c
半导体 有限公司.
1
