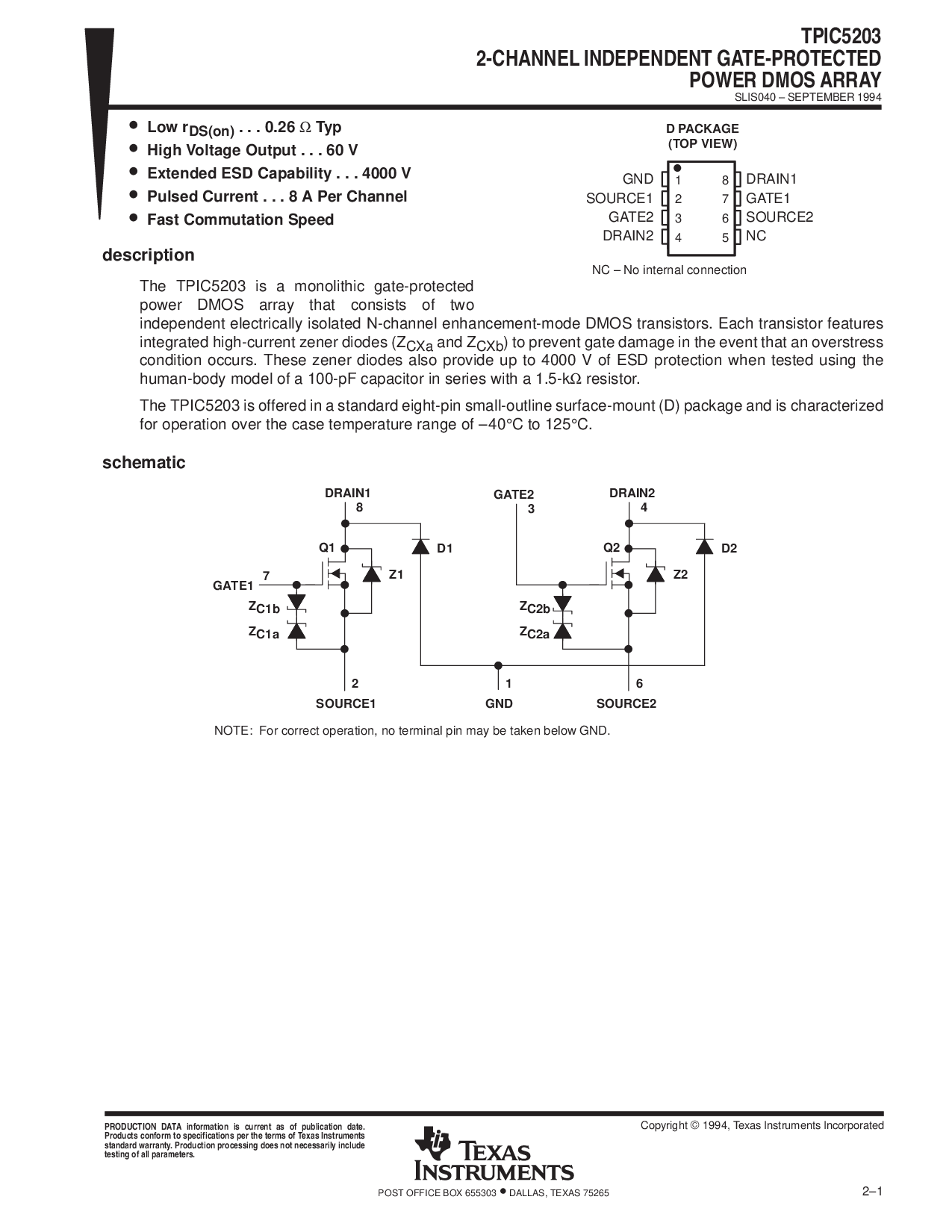

TPIC5203
2-频道 独立 闸门-保护
电源 dmos 阵列
slis040 – 九月 1994
版权
1994, 德州 仪器仪表 股份公司
2–1
post 办公室 框 655303
•
达拉斯市, 德州 75265
•
低 右
ds(开启)
. . . 0.26
Ω
Typ
•
高 电压 输出t...60 v
•
扩展 esd 能力y...4000 v
•
脉冲 current...8 一个按 频道
•
快 换向 速度
描述
这 tpic5203 是 一个 单片 闸门-保护
电源 dmos 阵列 那 由 的 两个
独立 电气 隔离 n通道 增强模式 dmos 晶体管. 每个 晶体管 特点
综合 高电流 齐纳 二极管 (z
CXa
和 z
CXb
) 至 防止 闸门 损伤 入点 这 事件 那 一个 过应力
条件 发生. 这些 齐纳 二极管 也 提供 向上 至 4000 v 的 esd 保护 当 已测试 使用 这
人体 型号 的 一个 100-pf 电容器 入点 系列 与 一个 1.5-k
Ω
电阻.
这 tpic5203 是 提供 入点 一个 标准 八-管脚 小轮廓 表面贴装 (d) 包装 和 是 表征
用于 操作 结束 这 案例 温度 范围 的 –40
°
c 至 125
°
c.
原理图
D1
Z1
DRAIN1
GATE1
SOURCE1
Q1
7
8
D2
Z2
DRAIN2
GATE2
SOURCE2
Q2
3
4
2
地
1 6
z
C1b
z
C1a
z
C2b
z
C2a
备注: 用于 正确 操作, 否 终端 管脚 将 是 已拍摄 下面 地.
1
2
3
4
8
7
6
5
地
SOURCE1
GATE2
DRAIN2
DRAIN1
GATE1
SOURCE2
nc
d 包装
(顶部 查看)
nc – 否 内部 连接
生产 数据 信息 是 电流 作为 的 出版物 日期.
产品 符合 至 规格 按 这 条款 的 德州 仪器仪表
标准 保修. 生产 加工 是否 不 必然 包括
测试 的 全部 参数.
