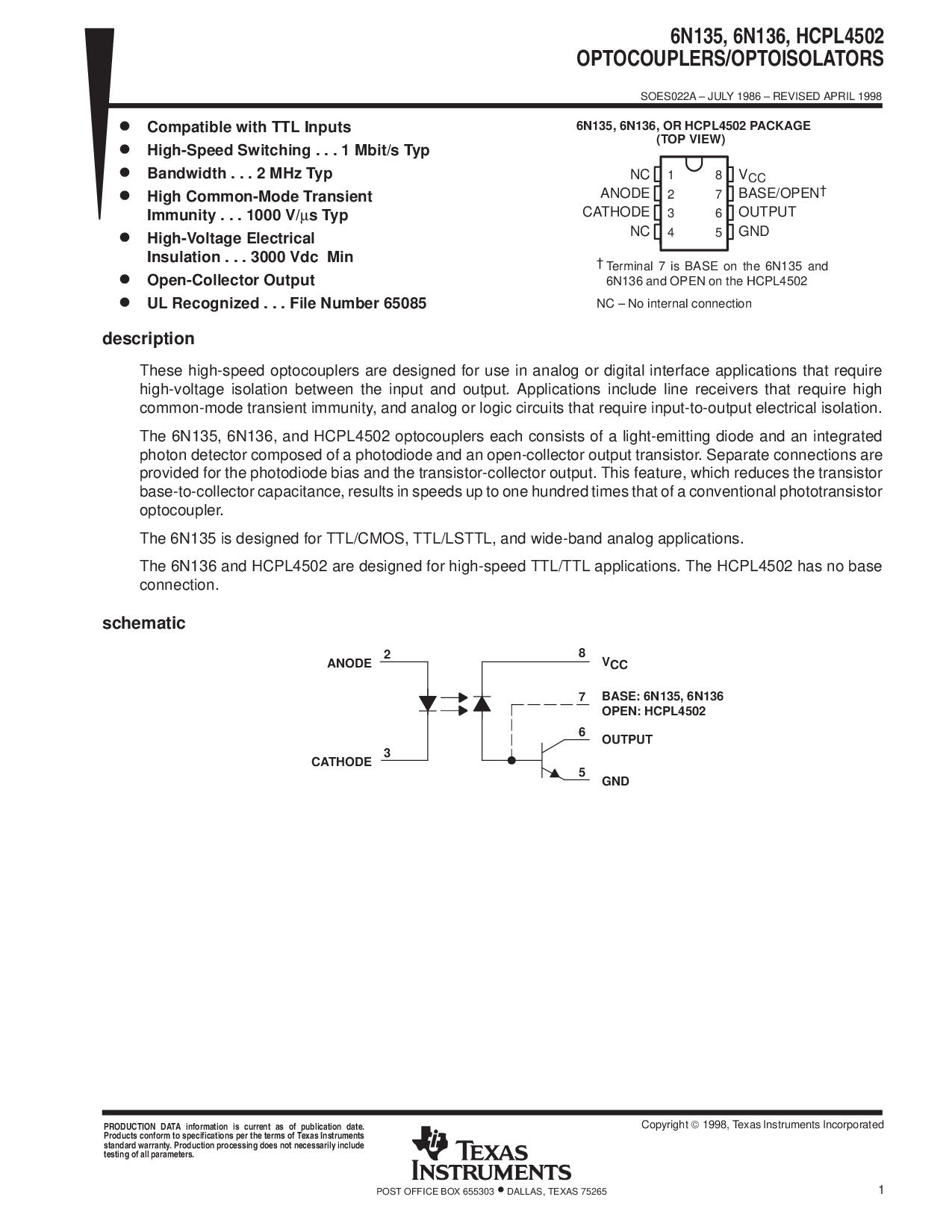

6n135, 6n136, hcpl4502
光耦合器/光隔离器
soes022a – july 1986 – 修订 april 1998
1
post 办公室 框 655303
•
达拉斯市, 德州 75265
d
兼容 与 ttl 输入
d
高速 开关g...1mbit/s 典型值
d
带宽 ...2mhz 典型值
d
高 共模 瞬态
免疫 . . . 1000 v/
µ
s 典型值
d
高电压 电气
绝缘 . . . 3000 vdc 最小
d
集电极开路 输出
d
ul 认识d...文件 号码 65085
描述
这些 高速 光耦合器 是 设计 用于 使用 入点 模拟 或 数字 接口 应用程序 那 需要
高电压 隔离 之间 这 输入 和 输出. 应用程序 包括 线 接收器 那 需要 高
共模 瞬态 免疫, 和 模拟 或 逻辑 电路 那 需要 输入-输出 电气 隔离.
这 6n135, 6n136, 和 hcpl4502 光耦合器 每个 由 的 一个 发光 二极管 和 一个 综合
photon 检测器 组成 的 一个 光电二极管 和 一个 集电极开路 输出 晶体管. 分开 连接 是
提供 用于 这 光电二极管 偏差 和 这 晶体管-收集器 输出. 这个 功能, 哪个 减少 这 晶体管
底座-至-收集器 电容, 结果 入点 速度 向上 至 一个 一百 次 那 的 一个 常规 光电晶体管
光耦合器.
这 6n135 是 设计 用于 ttl/cmos, ttl/lsttl, 和 宽带 模拟 应用程序.
这 6n136 和 hcpl4502 是 设计 用于 高速 ttl/ttl 应用程序. 这 hcpl4502 有 否 底座
连接.
原理图
v
抄送
底座: 6n135, 6n136
打开: hcpl4502
输出
地
8
7
6
5
2
3
阳极
阴极
版权
1998, 德州 仪器仪表 股份公司
生产 数据 信息 是 电流 作为 的 出版物 日期.
产品 符合 至 规格 按 这 条款 的 德州 仪器仪表
标准 保修. 生产 加工 是否 不 必然 包括
测试 的 全部 参数.
1
2
3
4
8
7
6
5
nc
阳极
阴极
nc
v
抄送
底座/打开
†
输出
地
6n135, 6n136, 或 hcpl4502 包装
(顶部 查看)
†
终端 7 是 底座 开启 这 6n135 和
6n136 和 打开 开启 这 hcpl4502
nc – 否 内部 连接
