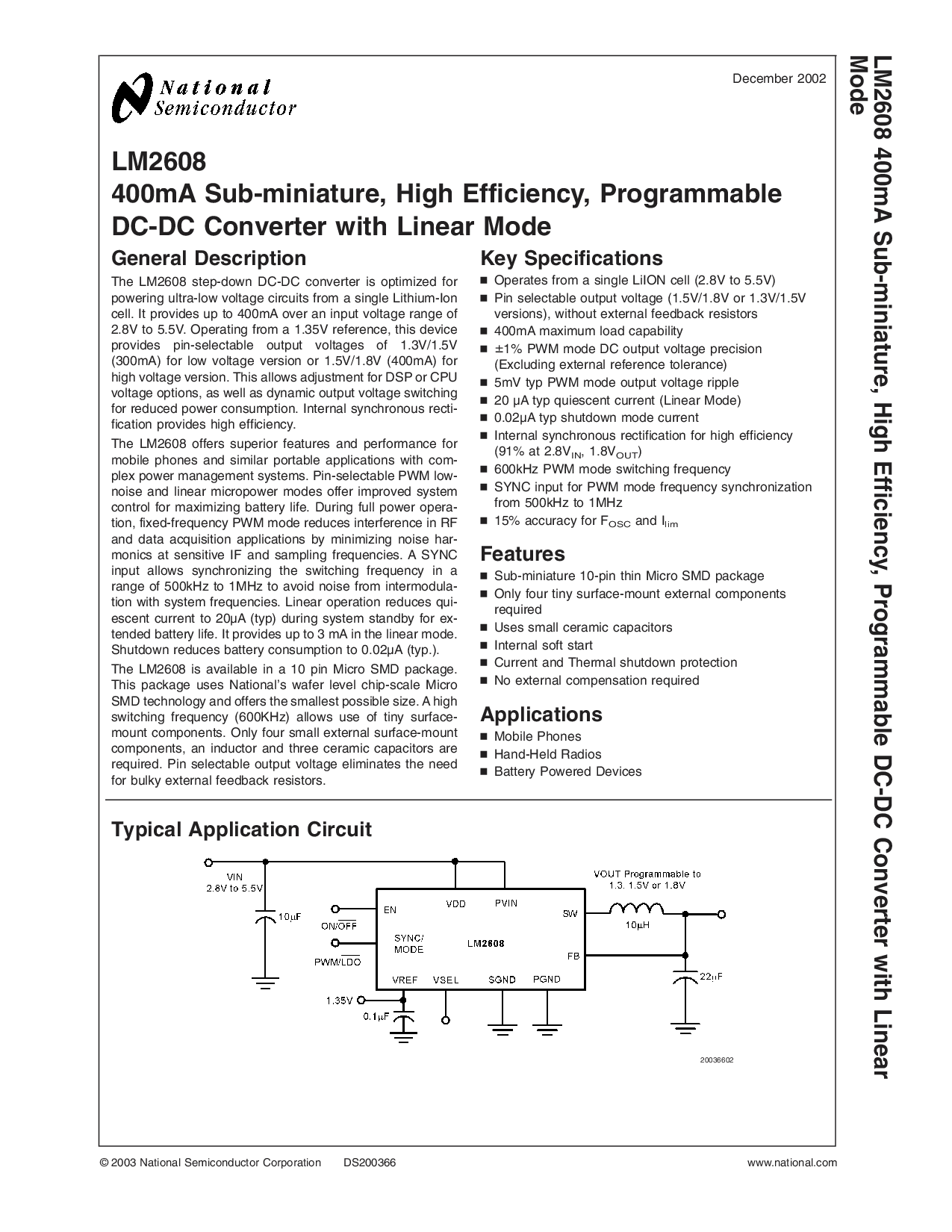

LM2608
400mA 超小型, 高 效率, 可编程
直流-直流 变频器 与 线性 模式
概述 描述
这 LM2608 降压 直流-直流 变频器 是 优化 用于
供电 超-低 电压 电路 从 一个 单独 锂离子
细胞. 它 提供 向上 至 400mA 结束 一个 输入 电压 范围 的
2.8v 至 5.5v. 操作 从 一个 1.35v 参考, 这个 设备
提供 引脚可选 输出 电压 的 1.3v/1.5v
(300ma) 用于 低 电压 版本 或 1.5v/1.8v (400ma) 用于
高 电压 版本. 这个 允许 调整 用于 dsp 或 CPU
电压 选项, 作为 井 作为 动态 输出 电压 开关
用于 减少 电源 消费. 内部 同步 recti-
气化 提供 高 效率.
这 LM2608 优惠 上级 特点 和 业绩 用于
移动电话 电话 和 类似 便携式 应用程序 与 com-
丛 电源 管理 系统. 引脚可选 pwm 低-
噪声 和 线性 微功率 模式 报价 改进 系统
控制 用于 最大化 蓄电池 生活. 期间 已满 电源 歌剧-
操作, 固定频率 pwm 模式 减少 干扰 入点 RF
和 数据 收购 应用程序 由 最小化 噪声 哈尔-
monics 在 敏感 如果 和 取样 频率. 一个 同步
输入 允许 正在同步 这 开关 频率 入点 一个
范围 的 500kHz 至 1MHz 至 避免 噪声 从 intermodula-
操作 与 系统 频率. 线性 操作 减少 奎-
escent 电流 至 20µA (典型值) 期间 系统 备用 用于 ex-
倾向于 蓄电池 生活. 它 提供 向上 至 3 ma 入点 这 线性 模式.
停机 减少 蓄电池 消费 至 0.02µa (典型值.).
这 LM2608 是 可用 入点 一个 10 管脚 微型 SMD 包装.
这个 包装 用途 National’s 晶圆 水平 芯片级 微型
SMD 技术 和 优惠 这 最小 可能 尺寸. 一个 高
开关 频率 (600khz) 允许 使用 的 微小的 表面-
安装 组件. 仅 四 小 外部 表面贴装
组件, 一个 电感器 和 三个 陶瓷 电容器 是
必填项. 管脚 可选择 输出 电压 消除 这 需要
用于 笨重 外部 反馈 电阻.
钥匙 规格
n
操作 从 一个 单独 LiION 细胞 (2.8v 至 5.5v)
n
管脚 可选择 输出 电压 (1.5v/1.8v 或 1.3v/1.5v
版本), 无 外部 反馈 电阻
n
400mA 最大值 荷载 能力
n
±
1% pwm 模式 直流 输出 电压 精度
(不包括 外部 参考 公差)
n
5mV 典型值 pwm 模式 输出 电压 波纹
n
20 µA 典型值 静态 电流 (线性 模式)
n
0.02µa 典型值 停机 模式 电流
n
内部 同步 整改 用于 高 效率
(91% 在 2.8v
入点
, 1.8v
出点
)
n
600kHz pwm 模式 开关 频率
n
同步 输入 用于 pwm 模式 频率 同步
从 500kHz 至 1MHz
n
15% 准确度 用于 f
osc
和 我
lim
特点
n
超小型 10-管脚 薄 微型 SMD 包装
n
仅 四 微小的 表面贴装 外部 组件
必填项
n
用途 小 陶瓷 电容器
n
内部 软 开始
n
电流 和 热 停机 保护
n
否 外部 补偿 必填项
应用程序
n
移动电话 电话
n
手持 收音机
n
蓄电池 通电 设备
典型 应用程序 电路
20036602
12月 2002
LM2608 400mA 超小型, 高 效率, 可编程 直流-直流 变频器 与 线性
模式
© 2003 国家 半导体 公司 DS200366 www.国家.com
