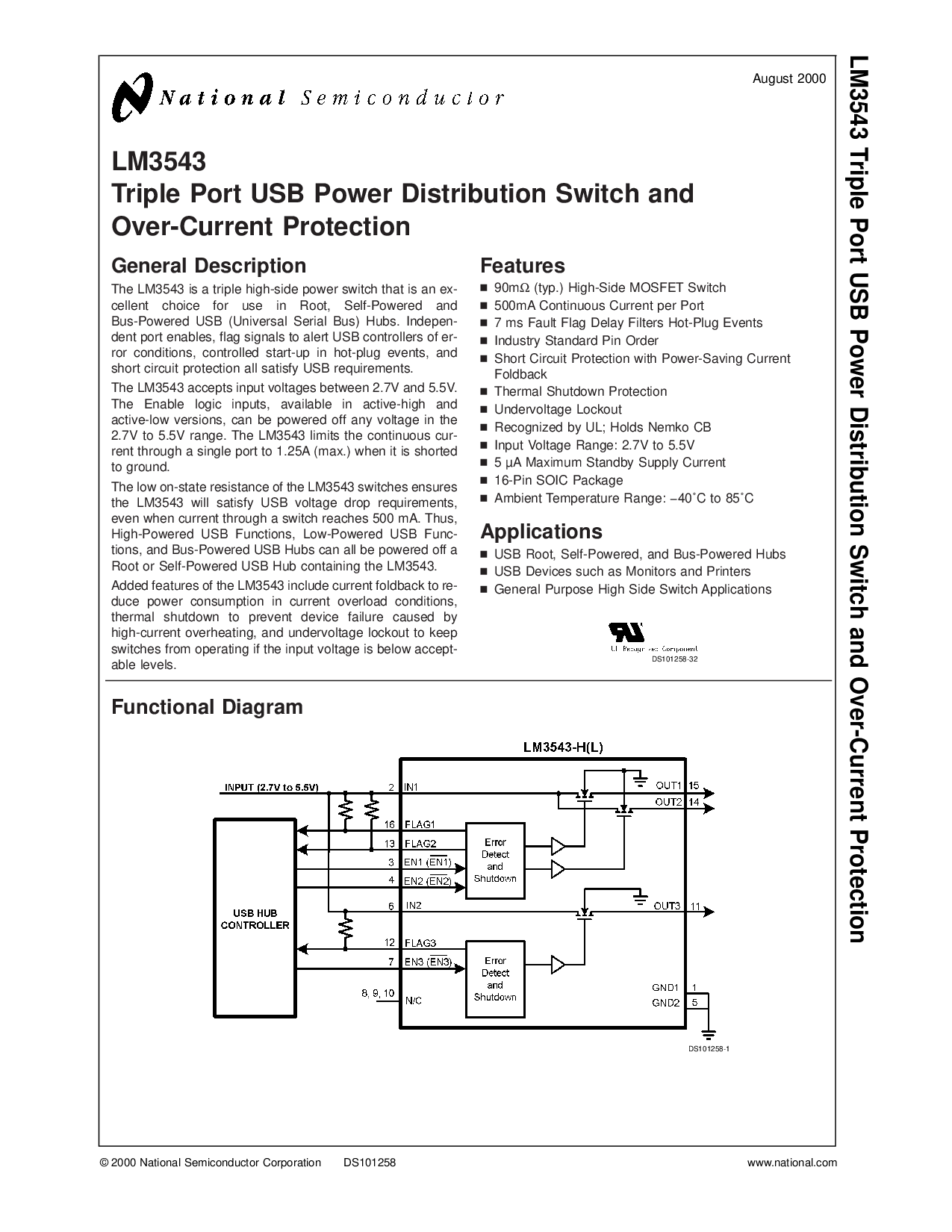

LM3543
三倍 港口 USB 电源 分布 开关 和
过电流 保护
概述 描述
这 LM3543 是 一个 三倍 高侧 电源 开关 那 是 一个 ex-
大大的 选择 用于 使用 入点 根, 自供电 和
总线-通电 USB (通用 串行 总线) 集线器. 独立-
凹痕 港口 启用, 旗子 信号 至 警报 USB 控制器 的 er-
ror 条件, 受控 启动 入点 热插拔 事件, 和
短 电路 保护 全部 满足 USB 要求.
这 LM3543 接受 输入 电压 之间 2.7v 和 5.5v.
这 启用 逻辑 输入, 可用 入点 有效-高 和
低电平有效 版本, 可以 是 通电 关 任何 电压 入点 这
2.7v 至 5.5v 范围. 这 LM3543 限制 这 连续 cur-
租金 通过 一个 单独 港口 至 1.25a (最大值.) 当 它 是 短路
至 接地.
这 低 开启状态 电阻 的 这 LM3543 开关 确保
这 LM3543 将 满足 USB 电压 掉落 要求,
甚至 当 电流 通过 一个 开关 到达 500 ma. 因此,
高功率 USB 功能, 低-通电 USB 功能-
区域, 和 总线-通电 USB 集线器 可以 全部 是 通电 关 一个
根 或 自供电 USB 轮毂 包含 这 lm3543.
已添加 特点 的 这 LM3543 包括 电流 折返 至 re-
duce 电源 消费 入点 电流 过载 条件,
热 停机 至 防止 设备 故障 导致 由
高电流 过热, 和 欠压 上锁 至 保留
开关 从 操作 如果 这 输入 电压 是 下面 接受-
能 级别.
特点
n
90m
Ω
(典型值.) 高侧 场效应晶体管 开关
n
500mA 连续 电流 按 港口
n
7 ms 故障 旗子 延迟 过滤器 热插拔 事件
n
行业 标准 管脚 订单
n
短 电路 保护 与 省电 电流
折返
n
热 停机 保护
n
欠压 上锁
n
公认的 由 ul; 持有 Nemko cb
n
输入 电压 范围: 2.7v 至 5.5v
n
5 µA 最大值 备用 供应 电流
n
16-管脚 SOIC 包装
n
环境 温度 范围: −40˚C 至 85˚C
应用程序
n
USB 根, 自供电, 和 总线-通电 集线器
n
USB 设备 这样的 作为 显示器 和 打印机
n
概述 目的 高 侧面 开关 应用程序
功能 图表
ds101258-32
ds101258-1
8月 2000
LM3543 三倍 港口 USB 电源 分布 开关 和 过电流 保护
© 2000 国家 半导体 公司 DS101258 www.国家.com
