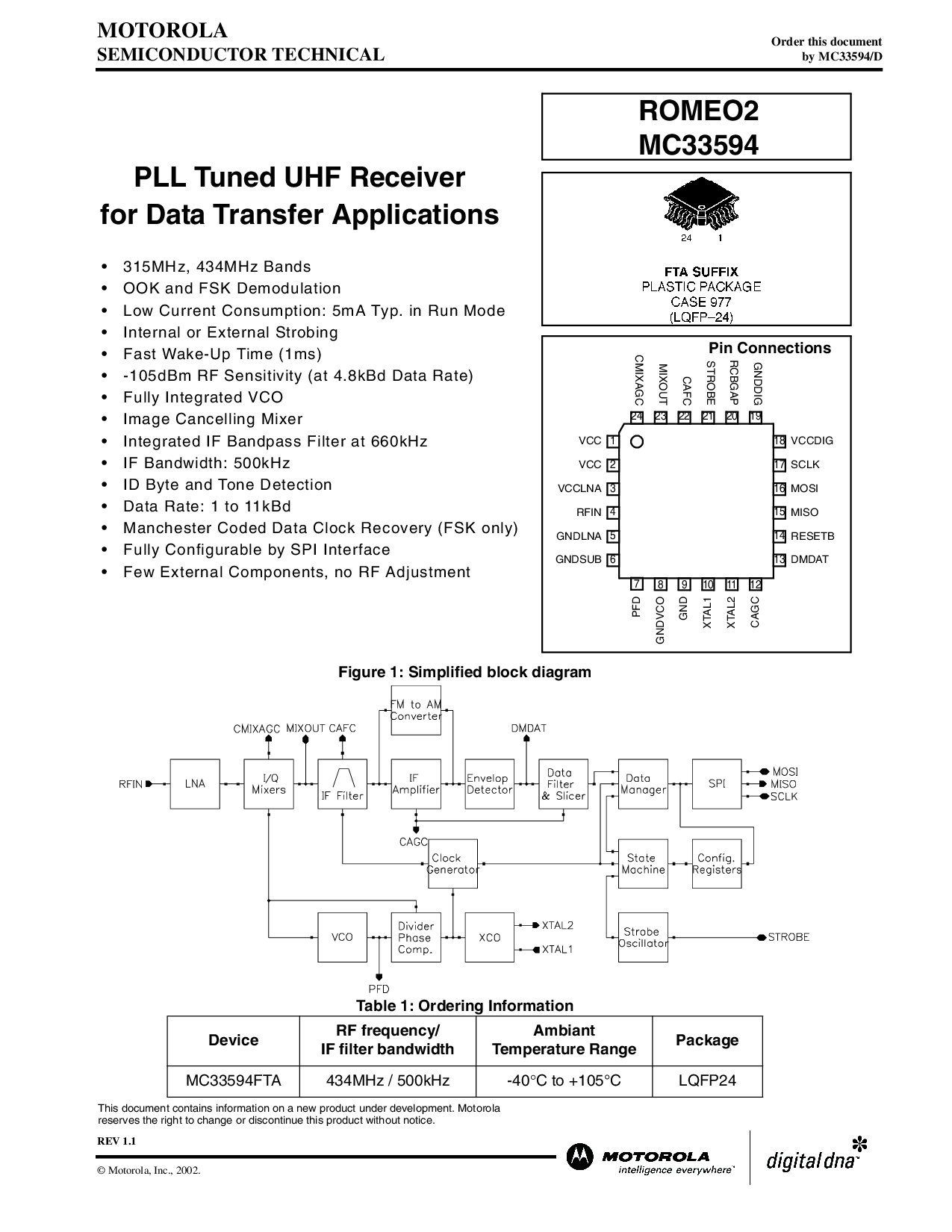

n o n d i s c l o s u r e 一个 g r e e m e n t r e q u i r e d
顺序 这个 文档
用 mc33594/d
半导体 技术的
MOTOROLA
rev 1.1
© motorola, inc., 2002.
这个 文档 包含 信息 在 一个 新 产品 下面 开发. motorola
reserves 这 正确的 至 改变 或者 停止 这个 产品 没有 注意.
pll tuned uhf 接受者
为 数据 转移 产品
• 315mhz, 434mhz bands
• ook 和 fsk demodulation
• 低 电流 消耗量: 5ma 典型值 在 run 模式
• 内部的 或者 外部 strobing
• 快 wake-向上 时间 (1ms)
• -105dbm rf 敏锐的 (在 4.8kbd 数据 比率)
• 全部地 整体的 vco
• image 取消的 mixer
• 整体的 如果 通带 过滤 在 660khz
• 如果 带宽: 500khz
• id 字节 和 声调 发现
• 数据 比率: 1 至 11kbd
• manchester coded 数据 时钟 恢复 (fsk 仅有的)
• 全部地 configurable 用 spi 接口
• few 外部 组件, 非 rf 调整
图示 1: simplified 块 图解
表格 1: 订货 信息
设备
rf 频率/
如果 过滤 带宽
Ambiant
温度 范围
包装
MC33594FTA 434mhz / 500khz -40
°
c 至 +105°c LQFP24
ROMEO2
MC33594
管脚 连接
1
VCC
2
VCC
3
VCCLNA
4
RFIN
5
GNDLNA
6
GNDSUB
7
PFD
8
GNDVCO
9
地
10
XTAL1
11
XTAL2
12
CAGC
13
DMDAT
14
RESETB
15
MISO
16
MOSI
17
SCLK
18
VCCDIG
19
GNDDIG
20
RCBGAP
21
STROBE
22
CAFC
23
MIXOUT
24
CMIXAGC
