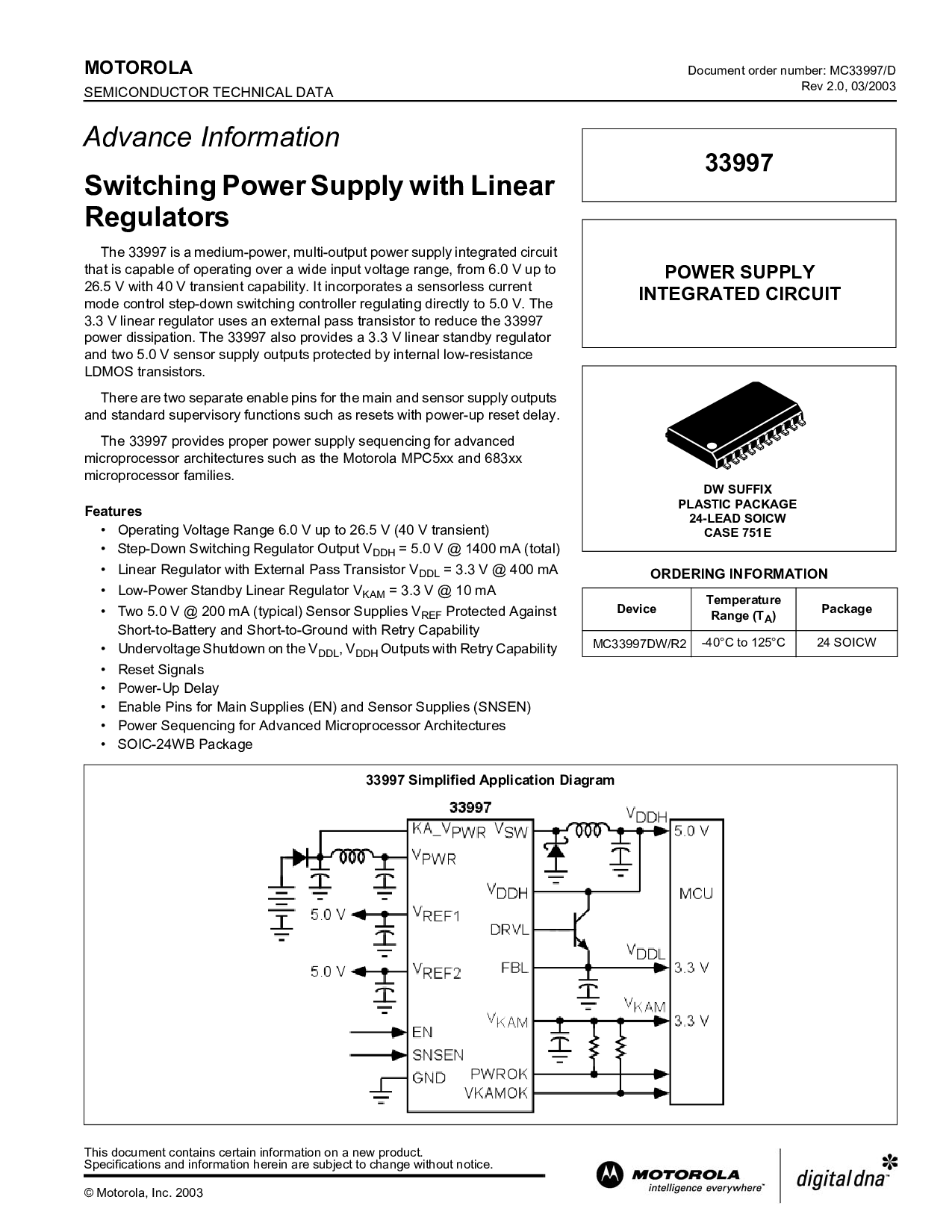

摩托罗拉
半导体 技术类 数据
这个 文件 包含 某些 信息 开启 一个 新建 产品.
规格 和 信息 此处是 主题 至 变更 无 通知.
© 摩托罗拉, 公司 2003
33997 简化 应用程序 图表
文件 订单 号码: mc33997/d
rev 2.0, 03/2003
33997
预付款 信息
开关 电源 供应 与 线性
调节器
这 33997 是 一个 中-电源, 多-出点put 电源 供应 综合 电路
那 是 有能力 的 操作 结束 一个 宽输入 电压 范围, 从 6.0 v 向上 至
26.5 v 与 40 v 瞬态 能力. 它包含 一个 sensorless 电流
模式 控制 降压 开关 控制右 调节 直接 至 5.0 v. 这
3.3 v 线性 调节器 用途 一个 外部 通过 晶体管 至 减少 这 33997
电源 耗散. 这 33997 也 提供es 一个 3.3 v 线性 备用 调节器
和 两个 5.0 v 传感器 供应 产出 保护 由 内部 低电阻
ldmos 晶体管.
那里 是 两个 分开 启用 针脚 用于 这 主 和 传感器 供应 产出
和 标准 监督 功能 这样的作为 重置 与 通电 重置 延迟.
这 33997 提供 适当的 电源 供应 测序 用于 高级
微处理器 体系结构 这样的作为 这 摩托罗拉 mpc5xx 和 683xx
微处理器 家庭.
特点
• 操作 电压 范围 6.0 v 向上 至 26.5 v (40 v 瞬态)
• 降压 开关 调节器 输出 v
DDH
= 5.0 v @ 1400 ma (合计)
• 线性 调节器 与 外部 通过 晶体管 v
DDL
= 3.3 v @ 400 ma
• 低功耗 备用 线性 调节器 v
KAM
= 3.3 v @ 10 ma
• 两个 5.0 v @ 200 ma (典型) 传感器 供应品 v
参考
保护 反对
短-至-蓄电池 和 短-至-接地 与 重试 能力
• 欠压 停机 开启 这 v
DDL
, v
DDH
产出 与 重试 能力
• 重置 信号
• 通电 延迟
• 启用 针脚 用于 主 供应品 (en) 和 传感器 供应品 (snsen)
• 电源 测序 用于 高级 微处理器 体系结构
• soic-24wb 包装
订购 信息
设备
温度
范围 (t
一个
)
包装
mc33997dw/r2
-40°c 至 125°c 24 soicw
dw 后缀
塑料 包装
24-铅 soicw
案例 751e
电源 供应
综合 电路
