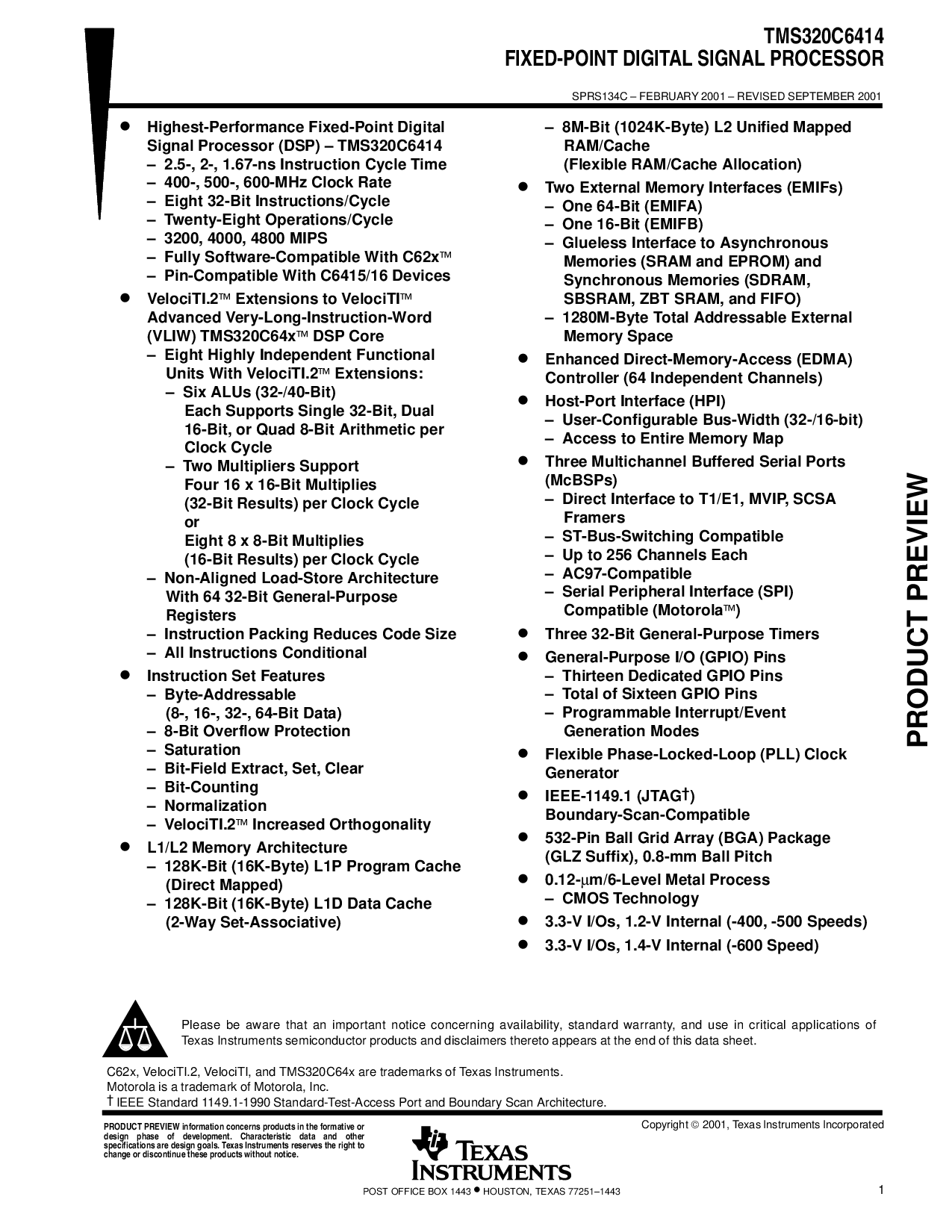

TMS320C6414
定点 数字 信号 处理器
sprs134c – 二月 2001 – 修订 九月 2001
1
post 办公室 框 1443
•
houston, 德州 77251–1443
最高性能 定点 数字
信号 处理器 (dsp) – tms320c6414
– 2.5-, 2-, 1.67-ns 说明书 循环 时间
– 400-, 500-, 600-mhz 时钟 费率
– 八 32-有点 说明/循环
– 二十八 运营/循环
– 3200, 4000, 4800 mips
– 完全 软件兼容 与 c62x
– 引脚兼容 与 c6415/16 设备
velociti.2
分机 至 velociti
高级 超长指令字
(vliw) tms320c64x
dsp 核心
– 八 高度 独立 功能
单位 与 velociti.2
分机:
– 六个 alus (32-/40-有点)
每个 支架 单独 32-有点, 双
16-有点, 或 四边形 8-有点 算术 按
时钟 循环
– 两个 乘法器 支持
四 16 x 16-有点 乘法
(32-有点 结果) 按 时钟 循环
或
八 8 x 8-有点 乘法
(16-有点 结果) 按 时钟 循环
– 非对齐 荷载-商店 体系结构
与 64 32-有点 通用
寄存器
– 说明书 填料 减少 代码 尺寸
– 全部 说明 有条件的
说明书 设置 特点
– 字节-可寻址
(8-, 16-, 32-, 64-有点 data)
– 8-有点 溢出 保护
– 饱和度
– 有点-字段 提取, 设置, 清除
– 有点-计数
– 归一化
– velociti.2
增加 正交性
l1/l2 记忆 体系结构
– 128k-有点 (16k-字节) l1p 程序 高速缓存
(直接 已映射)
– 128k-有点 (16k-字节) l1d 数据 高速缓存
(2-方式 设置-联想)
– 8m-有点 (1024k-字节) l2 统一 已映射
ram/高速缓存
(灵活 ram/高速缓存 分配)
两个 外部 记忆 接口 (emifs)
– 一个 64-有点 (emifa)
– 一个 16-有点 (emifb)
– 无胶 接口 至 异步
回忆 (sram 和 非易失存储器) 和
同步 回忆 (sdram,
sbsram, zbt sram, 和 先进先出)
– 1280m-字节 合计 可寻址 外部
记忆 空间
增强型 直接-记忆-访问权限 (edma)
控制器 (64 独立 频道)
主机端口 接口 (hpi)
– 用户-可配置 总线-宽度 (32-/16-bit)
– 访问权限 至 整个 记忆 地图
三个 多通道 缓冲 串行 端口
(mcbsps)
– 直接 接口 至 t1/e1, mvip, scsa
Framers
– st-总线-开关 兼容
– 向上 至 256 频道 每个
– ac97-兼容
– 串行 外围设备 接口 (spi)
兼容 (摩托罗拉
)
三个 32-有点 通用 计时器
通用 我/o (gpio) 针脚
– 十三 专用 gpio 针脚
– 合计 的 十六 gpio 针脚
– 可编程 中断/事件
世代 模式
灵活 相位-已锁定-回路 (pll) 时钟
发电机
ieee-1149.1 (jtag
†
)
边界-扫描-兼容
532-管脚 球 网格 阵列 (bga) 包装
(glz 后缀), 0.8-mm 球 变桨
0.12-
µ
m/6-水平 金属 流程
– cmos 技术
3.3-v 我/操作系统, 1.2-v 内部 (-400, -500 speeds)
3.3-v 我/操作系统, 1.4-v 内部 (-600 speed)
生产t 预览
请 是 意识到 那 一个 重要 通知 关于 可用性, 标准 保修, 和 使用 入点 关键 应用程序 的
德州 仪器仪表 半导体 产品 和 免责声明 对此 出现 在 这 结束 的 这个 数据 工作表.
版权
2001, 德州 仪器仪表 股份公司
产品 预览 信息 关注事项 产品 入点 这 形成性 或
设计 相位 的 发展. 特性 数据 和 其他
规格 是 设计 目标. 德州 仪器仪表 储备金 这 右侧 至
变更 或 停止 这些 产品 无 通知.
c62x, velociti.2, velociti, 和 tms320c64x 是 商标 的 德州 仪器仪表.
摩托罗拉 是 一个 商标 的 摩托罗拉, 公司
†
ieee 标准 1149.1-1990 标准-测试一下-访问权限 港口 和 边界 扫描 体系结构.
