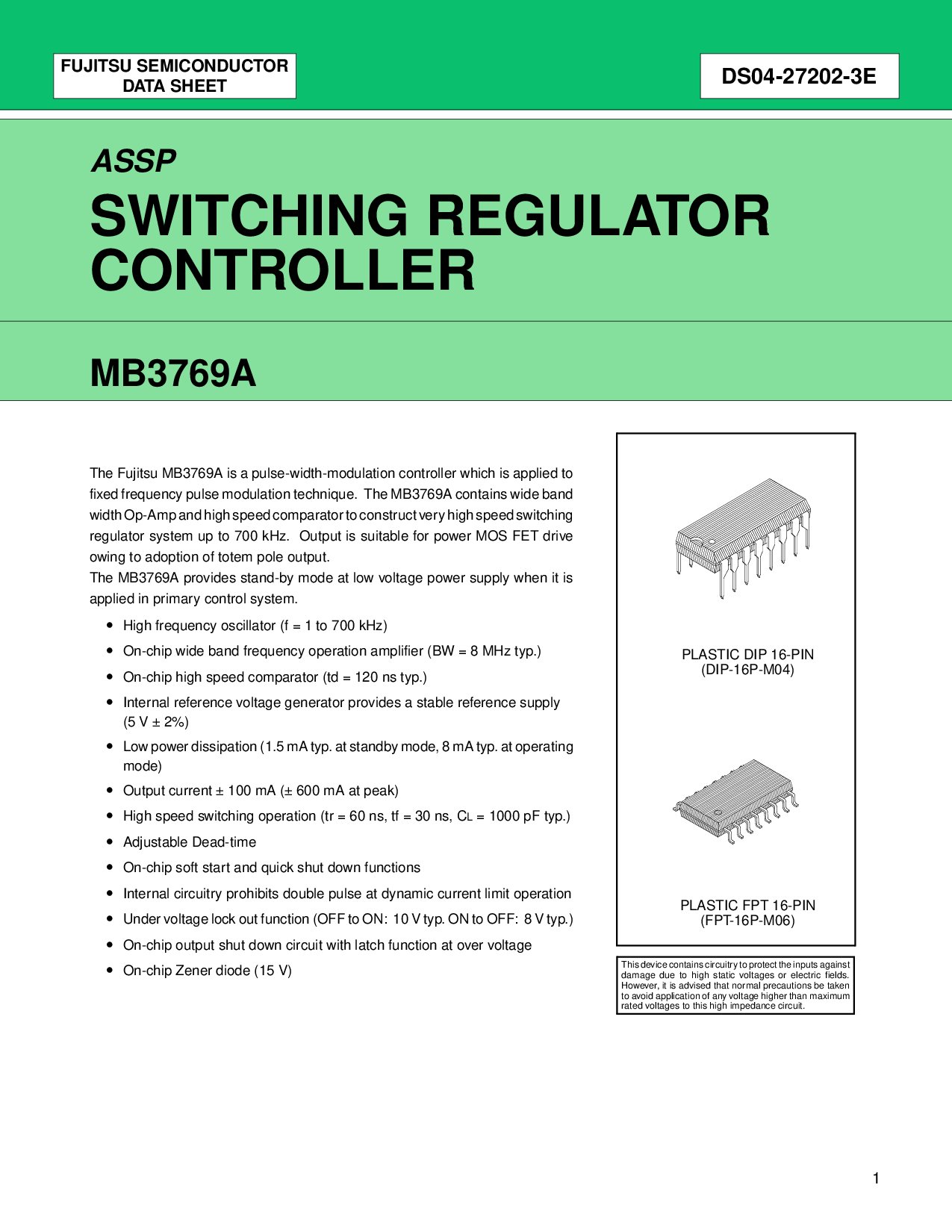

ds04-27202-3e
富士通 半导体
数据 工作表
ASSP
开关 调节器
控制器
MB3769A
这 富士通 mb3769a 是 一个 脉宽调制 控制器 哪个 是 已应用 至
固定 频率 脉冲 调制 技术. 这 mb3769a 包含 宽 乐队
宽度 运算放大器 和 高 速度 比较器 至 构造 很 高 速度 开关
调节器 系统 向上 至 700 khz. 输出 是 适合 用于 电源 mos 场效应晶体管 驱动器
欠 至 adoption 的 图腾 杆 输出.
这 mb3769a 提供 备用 模式 在 低 电压 电源 供应 当 它 是
已应用 入点 主要 控制 系统.
•
高 频率 振荡器 (f = 1 至 700 khz)
•
片上 宽 乐队 频率 操作 放大器 (bw = 8 mhz 典型值.)
•
片上 高 速度 比较器 (td = 120 ns 典型值.)
•
内部 参考 电压 发电机 提供 一个 稳定 参考 供应
(5 v
±
2%)
•
低 电源 耗散 (1.5 ma 典型值 在 备用 模式, 8 ma 典型值 在 操作
模式)
•
输出 电流
±
100 ma (
±
600 ma 在 峰值)
•
高 速度 开关 操作 (tr = 60 ns, tf = 30 ns, c
l
= 1000 pf 典型值.)
•
可调 死区时间
•
片上 软 开始 和 快速 关闭 向下 功能
•
内部 电路 禁止 双 脉冲 在 动态 电流 限制 操作
•
下 电压 锁 出点 功能 (关 至 开启: 10 v 典型值 开启 至 关: 8 v 典型值.)
•
片上 输出 关闭 向下 电路 与 门闩 功能 在 结束 电压
•
片上 齐纳 二极管 (15 v)
塑料 倾角 16-管脚
(倾角-16p-m04)
塑料 fpt 16-管脚
(fpt-16p-m06)
这个 设备 包含 电路 至 保护 这 输入 反对
损伤 到期 至 高 静态 电压 或 电动 字段.
然而, 它 是 建议 那 正常 注意事项 是 已拍摄
至 避免 应用程序 的 任何 电压 较高 比 最大值
额定 电压 至 这个 高 阻抗 电路.
