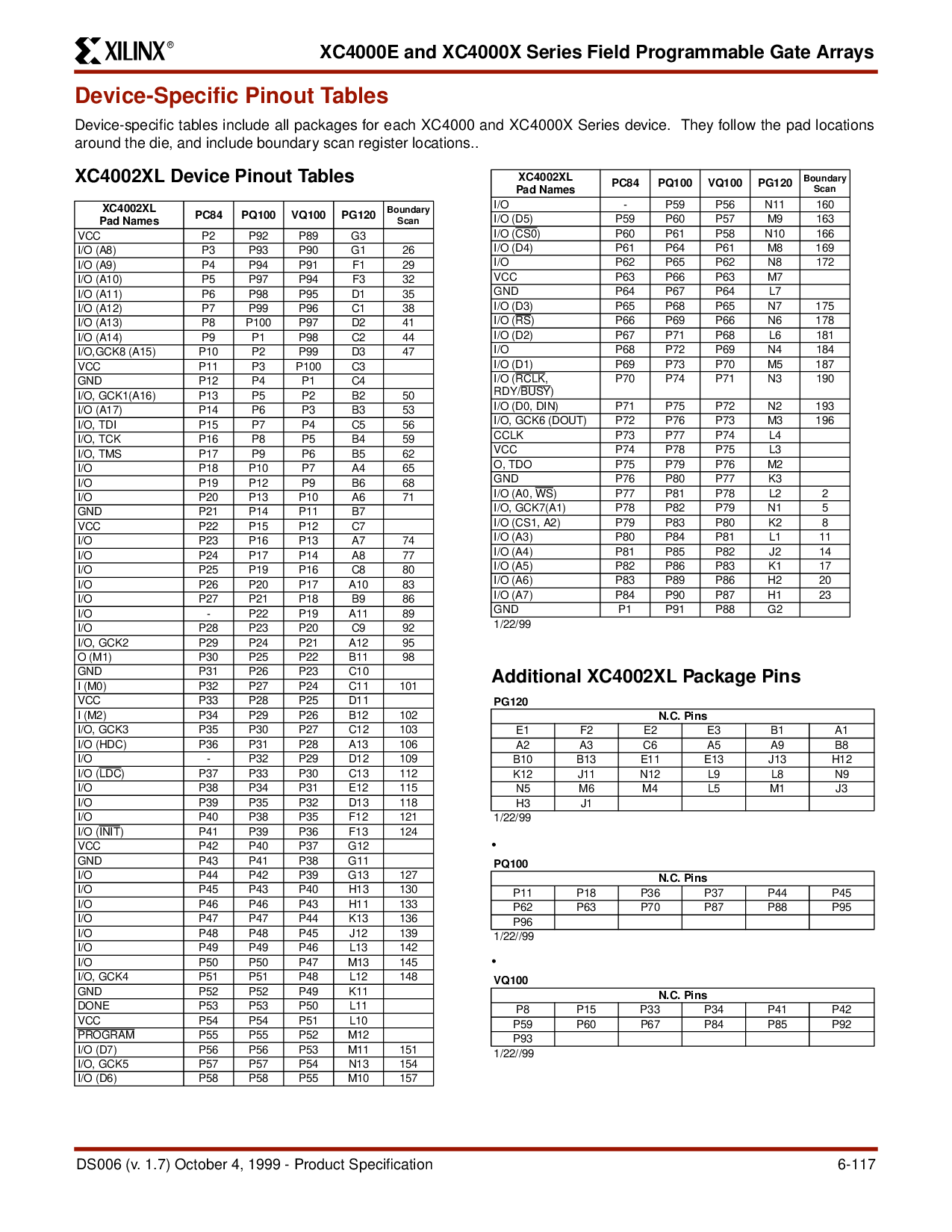

xc4000e 和 xc4000x 系列 字段 可编程 闸门 阵列
设备-specific 引出线 表格
设备-specific 表格 包括 全部 软件包 用于 每个 XC4000 和 XC4000X 系列 设备. 他们 跟着 这 衬垫 位置
周围 这 模具, 和 包括 边界 扫描 注册 位置..
xc4002xl 设备 引出线 表格
附加 xc4002xl 包装 针脚
•
•
XC4002XL
衬垫 姓名
PC84 PQ100 VQ100 PG120
边界
扫描
VCC P2 P92 P89 G3
我/o (a8) P3 P93 P90 G1 26
我/o (a9) P4 P94 P91 F1 29
我/o (a10) P5 P97 P94 F3 32
我/o (a11) P6 P98 P95 D1 35
我/o (a12) P7 P99 P96 C1 38
我/o (a13) P8 P100 P97 D2 41
我/o (a14) P9 P1 P98 C2 44
我/o,gck8 (a15) P10 P2 P99 D3 47
VCC P11 P3 P100 C3
地 P12 P4 P1 C4
我/o, gck1(a16) P13 P5 P2 B2 50
我/o (a17) P14 P6 P3 B3 53
我/o, tdi P15 P7 P4 C5 56
我/o, tck P16 P8 P5 B4 59
我/o, tms P17 P9 P6 B5 62
我/o P18 P10 P7 A4 65
我/o P19 P12 P9 B6 68
我/o P20 P13 P10 A6 71
地 P21 P14 P11 B7
VCC P22 P15 P12 C7
我/o P23 P16 P13 A7 74
我/o P24 P17 P14 A8 77
我/o P25 P19 P16 C8 80
我/o P26 P20 P17 A10 83
我/o P27 P21 P18 B9 86
我/o - P22 P19 A11 89
我/o P28 P23 P20 C9 92
我/o, gck2 P29 P24 P21 A12 95
o (m1) P30 P25 P22 B11 98
地 P31 P26 P23 C10
我 (m0) P32 P27 P24 C11 101
VCC P33 P28 P25 D11
我 (m2) P34 P29 P26 B12 102
我/o, gck3 P35 P30 P27 C12 103
我/o (hdc) P36 P31 P28 A13 106
我/o - P32 P29 D12 109
我/o (
ldc) P37 P33 P30 C13 112
我/o P38 P34 P31 E12 115
我/o P39 P35 P32 D13 118
我/o P40 P38 P35 F12 121
我/o (
init) P41 P39 P36 F13 124
VCC P42 P40 P37 G12
地 P43 P41 P38 G11
我/o P44 P42 P39 G13 127
我/o P45 P43 P40 H13 130
我/o P46 P46 P43 H11 133
我/o P47 P47 P44 K13 136
我/o P48 P48 P45 J12 139
我/o P49 P49 P46 L13 142
我/o P50 P50 P47 M13 145
我/o, gck4 P51 P51 P48 L12 148
地 P52 P52 P49 K11
完成了吗 P53 P53 P50 L11
VCC P54 P54 P51 L10
程序 P55 P55 P52 M12
我/o (d7) P56 P56 P53 M11 151
我/o, gck5 P57 P57 P54 N13 154
我/o (d6) P58 P58 P55 M10 157
我/o - P59 P56 N11 160
我/o (d5) P59 P60 P57 M9 163
我/o (
cs0) P60 P61 P58 N10 166
我/o (d4) P61 P64 P61 M8 169
我/o P62 P65 P62 N8 172
VCC P63 P66 P63 M7
地 P64 P67 P64 L7
我/o (d3) P65 P68 P65 N7 175
我/o (
rs) P66 P69 P66 N6 178
我/o (d2) P67 P71 P68 L6 181
我/o P68 P72 P69 N4 184
我/o (d1) P69 P73 P70 M5 187
我/o (
rclk,
rdy/
忙)
P70 P74 P71 N3 190
我/o (d0, din) P71 P75 P72 N2 193
我/o, gck6 (dout) P72 P76 P73 M3 196
CCLK P73 P77 P74 L4
VCC P74 P78 P75 L3
o, tdo P75 P79 P76 M2
地 P76 P80 P77 K3
我/o (a0,
ws) P77 P81 P78 L2 2
我/o, gck7(a1) P78 P82 P79 N1 5
我/o (cs1, a2) P79 P83 P80 K2 8
我/o (a3) P80 P84 P81 L1 11
我/o (a4) P81 P85 P82 J2 14
我/o (a5) P82 P86 P83 K1 17
我/o (a6) P83 P89 P86 H2 20
我/o (a7) P84 P90 P87 H1 23
地 P1 P91 P88 G2
1/22/99
PG120
n.c. 针脚
E1 F2 E2 E3 B1 A1
A2 A3 C6 A5 A9 B8
B10 B13 E11 E13 J13 H12
K12 J11 N12 L9 L8 N9
N5 M6 M4 L5 M1 J3
H3 J1
1/22/99
PQ100
n.c. 针脚
P11 P18 P36 P37 P44 P45
P62 P63 P70 P87 P88 P95
P96
1/22//99
VQ100
n.c. 针脚
P8 P15 P33 P34 P41 P42
P59 P60 P67 P84 P85 P92
P93
1/22//99
