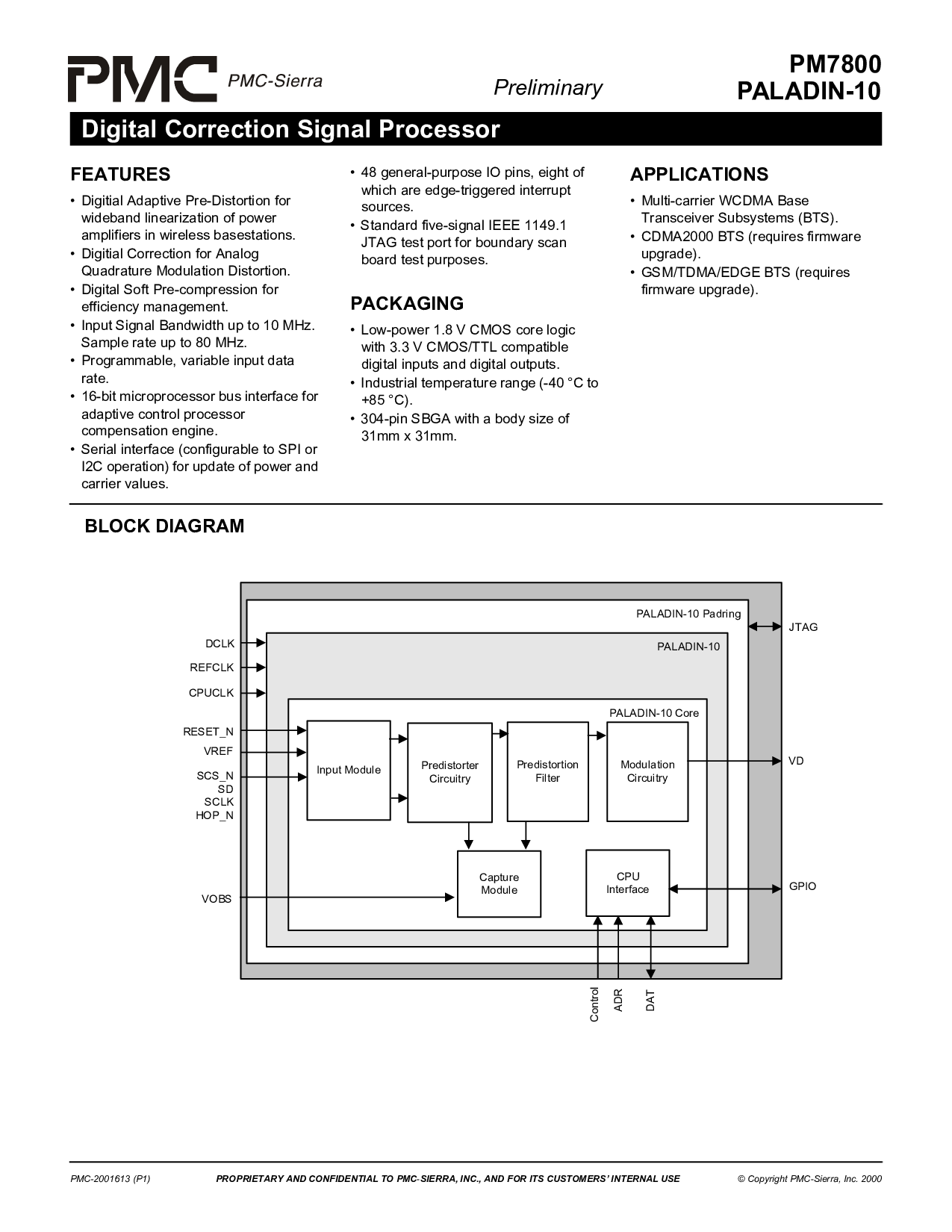

PM7800
初步
数字 校正 信号 处理器
paladin-10
pmc-2001613 (p1)
专有 和 confidential 至 pmc
-
sierra, 股份有限公司., 和 用于 其 客户’ 内部 使用
© 版权 pmc
-
sierra, 公司 2000
特点
• digitial 自适应 预失真 用于
宽带 线性化 的 电源
放大器 入点 无线 basestations.
• digitial 校正 用于 模拟
正交 调制 失真.
• 数字 软 预-压缩 用于
效率 管理.
• 输入 信号 带宽 向上 至 10 mhz.
样品 费率 向上 至 80 mhz.
• 可编程, 变量 输入 数据
费率.
• 16-有点 微处理器 总线 接口 用于
自适应 控制 处理器
补偿 发动机.
• 串行 接口 (可配置 至 spi 或
i2c 操作) 用于 更新 的 电源 和
承运人 数值.
• 48 通用 io 针脚, 八 的
哪个 是 边沿触发 中断
来源.
• 标准 五个-信号 ieee 1149.1
jtag 测试一下 港口 用于 边界 扫描
板 测试一下 目的.
包装
• 低功耗 1.8 v cmos 核心 逻辑
与 3.3 v cmos/ttl 兼容
数字 输入 和 数字 产出.
• 工业 温度 范围 (-40 °c 至
+85 °c).
• 304-管脚 sbga 与 一个 车身 尺寸 的
31mm x 31mm.
应用程序
• 多-承运人 wcdma 底座
收发器 子系统 (bts).
• cdma2000 bts (需要 固件
升级).
• gsm/tdma/边缘 bts (需要
固件 升级).
块 图表
paladin-10 padring
paladin-10
scs_n
sd
SCLK
hop_n
重置_n
VREF
REFCLK
DCLK
CPUCLK
VOBS
paladin-10 核心
输入 模块
Predistorter
电路
预失真
过滤器
调制
电路
捕获
模块
CPU
接口
JTAG
VD
gpio
控制
adr
dat
