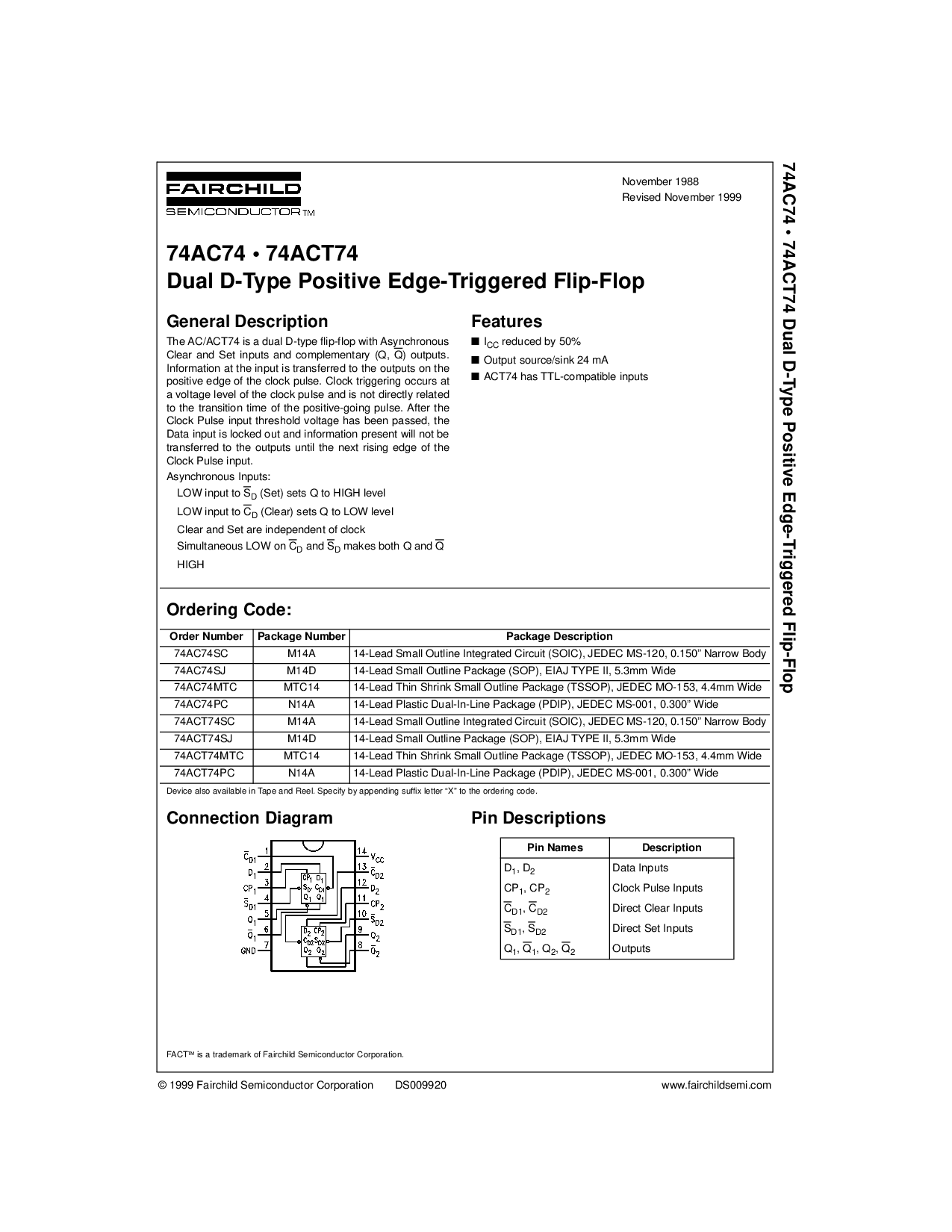

74ac74 • 74act74 双 d-类型 正 边沿触发 触发器
74AC74
•
74ACT74
双 d-类型 正 边沿触发 触发器
概述 描述
这 交流电/act74 是 一个 双 d-类型 触发器 与 异步
清除 和 设置 输入 和 互补 (q, q
) 产出.
信息 在 这 输入 是 已转移 至 这 产出 开启 这
正 边缘 的 这 时钟 脉冲. 时钟 触发 发生 在
一个 电压 水平 的 这 时钟 脉冲 和 是 不 直接 相关
至 这 过渡 时间 的 这 积极向上 脉冲. 之后 这
时钟 脉冲 输入 阈值 电压 有 被 通过, 这
数据 输入 是 已锁定 出点 和 信息 目前 将 不 是
已转移 至 这 产出 直到 这 下一个 上升 边缘 的 这
时钟 脉冲 输入.
异步 输入:
低 输入 至 s
d
(设置) 集 q 至 高 水平
低 输入 至 c
d
(清除) 集 q 至 低 水平
清除 和 设置 是 独立 的 时钟
同时 低 开启 c
d
和 s
d
使 两者都有 q 和 q
高
特点
■
我
抄送
减少 由 50%
■
输出 来源/水槽 24 ma
■
act74 有 ttl-兼容 输入
订购 代码:
设备 也 可用 入点 胶带 和 卷轴. 指定 由 追加 后缀 信函 “x” 至 这 订购 代码.
连接 图表 管脚 说明
事实
是 一个 商标 的 仙童 半导体 公司.
订单 号码 包装 号码 包装 描述
74AC74SC M14A
14-铅 小 大纲 综合 电路 (soic), 电子元件工业联合会 ms-120, 0.150
”
窄 车身
74AC74SJ M14D 14-铅 小 大纲 包装 (sop), eiaj 类型 二, 5.3mm 宽
74AC74MTC MTC14 14-铅 薄 收缩 小 大纲 包装 (tssop), 电子元件工业联合会 mo-153, 4.4mm 宽
74AC74PC N14A 14-铅 塑料 双列直插式 包装 (pdip), 电子元件工业联合会 ms-001, 0.300
”
宽
74ACT74SC M14A 14-铅 小 大纲 综合 电路 (soic), 电子元件工业联合会 ms-120, 0.150
”
窄 车身
74ACT74SJ M14D 14-铅 小 大纲 包装 (sop), eiaj 类型 二, 5.3mm 宽
74ACT74MTC MTC14 14-铅 薄 收缩 小 大纲 包装 (tssop), 电子元件工业联合会 mo-153, 4.4mm 宽
74ACT74PC N14A 14-铅 塑料 双列直插式 包装 (pdip), 电子元件工业联合会 ms-001, 0.300
”
宽
管脚 姓名 描述
d
1
, d
2
数据 输入
cp
1
, cp
2
时钟 脉冲 输入
c
D1
, c
D2
直接 清除 输入
s
D1
, s
D2
直接 设置 输入
q
1
, q
1
, q
2
, q
2
产出
