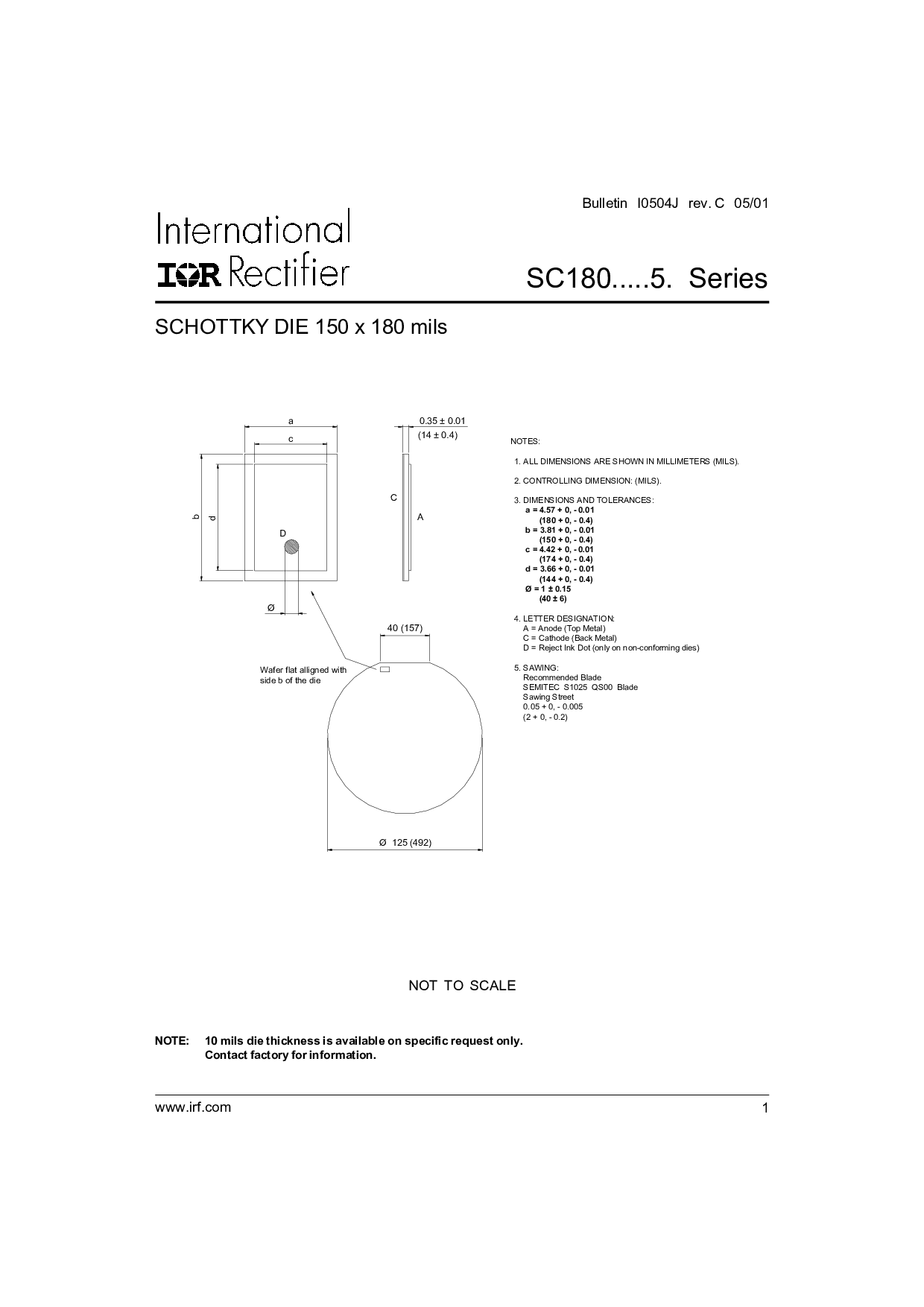

肖特基 模具 150 x 180 密耳
sc180.....5. 系列
www.irf.com
1
公告 i0504j rev. c 05/01
不 至 缩放
备注: 10密耳 模具 厚度 是 可用 开启 具体 请求 仅.
联系人 工厂 用于 信息.
40 (157)
Ø 125 (492)
备注:
1. 全部 尺寸 是 显示 入点 毫米 (密耳).
2. 控制 尺寸: (密耳).
3. 尺寸 和 公差:
一个 = 4.57 + 0, - 0.01
(180 + 0, - 0.4)
b = 3.81 + 0, - 0.01
(150 + 0, - 0.4)
c = 4.42 + 0, - 0.01
(174 + 0, - 0.4)
d = 3.66 + 0, - 0.01
(144 + 0, - 0.4)
Ø = 1 ± 0.15
(40 ± 6)
4. 信函 名称:
一个 = 阳极 (顶部 金属)
c = 阴极 (背面 金属)
d = 拒绝 ink 圆点 (仅 开启 非-符合 模具)
5. sawing:
推荐 叶片
semitec s1025 qs00 叶片
sawing 街道
0.05 + 0, - 0.005
(2 + 0, - 0.2)
一个
d
Ø
0.35 ± 0.01
c
一个
d
c
b
(14 ± 0.4)
晶圆 扁平 alligned 与
侧面 b 的 这 模具
