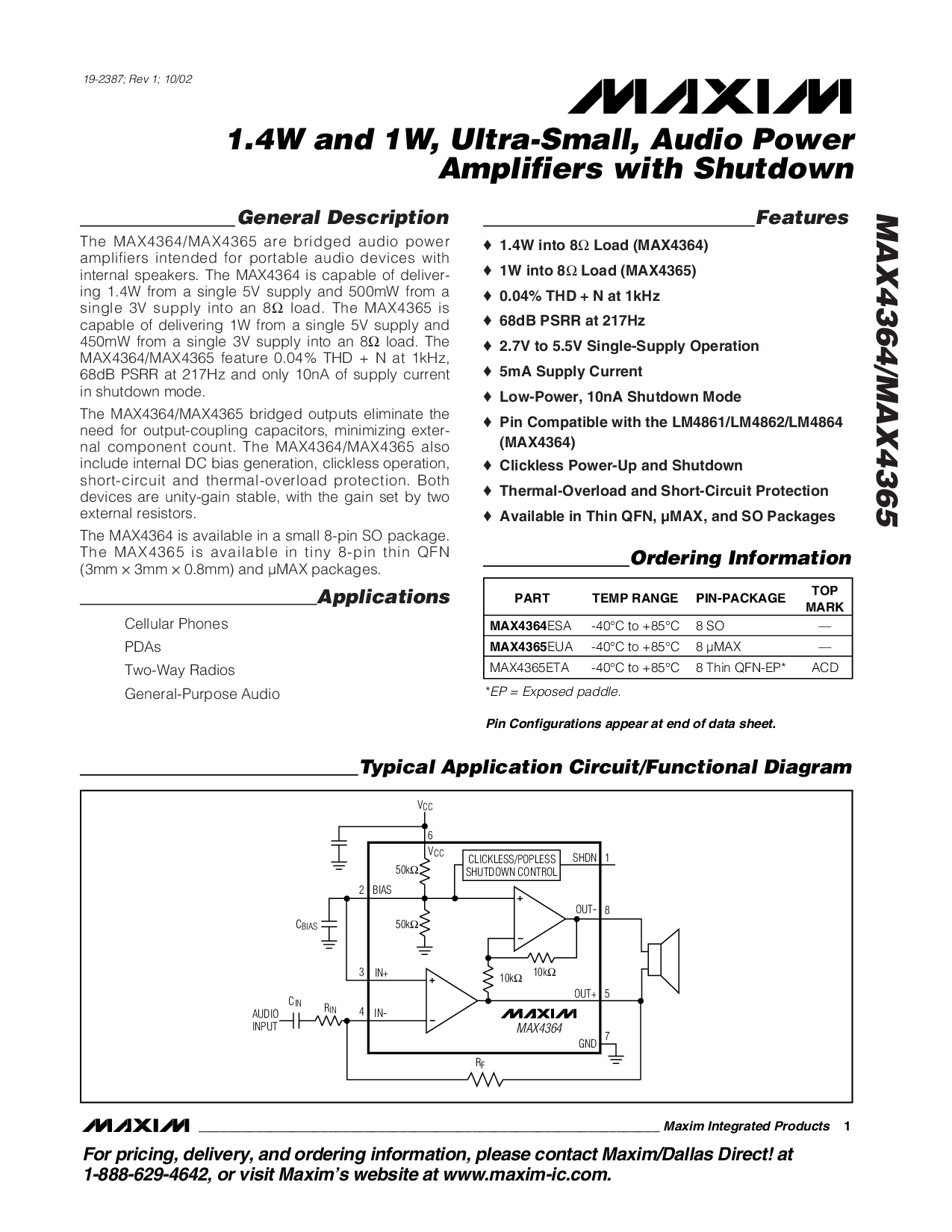

概述 描述
这 max4364/max4365 是 桥接 音频 电源
放大器 预期 用于 便携式 音频 设备 与
内部 扬声器. 这 max4364 是 有能力 的 交付-
ing 1.4w 从 一个 单独 5v 供应 和 500mw 从 一个
单独 3v 供应 进入 一个 8
Ω
荷载. 这 max4365 是
有能力 的 交付 1w 从 一个 单独 5v 供应 和
450mw 从 一个 单独 3v 供应 进入 一个 8
Ω
荷载. 这
max4364/max4365 功能 0.04% thd + n 在 1khz,
68db psrr 在 217hz 和 仅 10na 的 供应 电流
入点 停机 模式.
这 max4364/max4365 桥接 产出 消除 这
需要 用于 输出耦合 电容器, 最小化 exter-
nal 组件 计数. 这 max4364/max4365 也
包括 内部 直流 偏差 世代, 无点击 操作,
短路 和 热-过载 保护. 两者都有
设备 是 统一增益 稳定, 与 这 增益 设置 由 两个
外部 电阻.
这 max4364 是 可用 入点 一个 小 8-管脚 所以 包装.
这 max4365 是 可用 入点 微小的 8-管脚 薄 qfn
(3mm
✕
3mm
✕
0.8mm) 和 µmax 软件包.
应用程序
细胞 电话
PDAs
双向 收音机
通用 音频
特点
♦
1.4w 进入 8
Ω
荷载 (max4364)
♦
1w 进入 8
Ω
荷载 (max4365)
♦
0.04% thd + n 在 1khz
♦
68db psrr 在 217hz
♦
2.7v 至 5.5v 单电源 操作
♦
5ma 供应 电流
♦
低-电源, 10na 停机 模式
♦
管脚 兼容 与 这 lm4861/lm4862/lm4864
(max4364)
♦
无点击 通电 和 停机
♦
热-过载 和 短路 保护
♦
可用 入点 薄 qfn, µmax, 和 所以 软件包
max4364/max4365
1.4w 和 1w, 超-小, 音频 电源
放大器 与 停机
________________________________________________________________
马克西姆 综合 产品
1
订购 信息
19-2387; rev 1; 10/02
用于 定价, 交货, 和 订购 信息, 请 联系人 马克西姆/达拉斯市 direct! 在
1-888-629-4642, 或 参观 马克西姆’s 网站 在 www.马克西姆-集成电路.com.
零件 温度 范围 管脚-包装
顶部
标记
MAX4364
ESA -40°c 至 +85°c 8 所以 —
MAX4365
EUA -40°c 至 +85°c 8 µmax —
MAX4365ETA -40°c 至 +85°c 8 薄 qfn-ep* ACD
v
抄送
v
抄送
6
2
3
4
1
8
5
7
出点-
入点-
IN+
偏差
c
偏差
c
入点
右
入点
右
f
50k
Ω
50k
Ω
10k
Ω
10k
Ω
音频
输入
无点击/无便池
停机 控制
地
SHDN
OUT+
MAX4364
典型 应用程序 电路/功能 图表
管脚 配置 出现 在 结束 的 数据 工作表.
*
ep = 暴露 拨片.
