马克西姆 综合 产品
1
用于 定价, 交货, 和 订购 信息, 请 联系人 马克西姆/达拉斯市 direct!
在 1-888-629-4642, 或 参观 马克西姆’s 网站 在 www.马克西姆-集成电路.com.

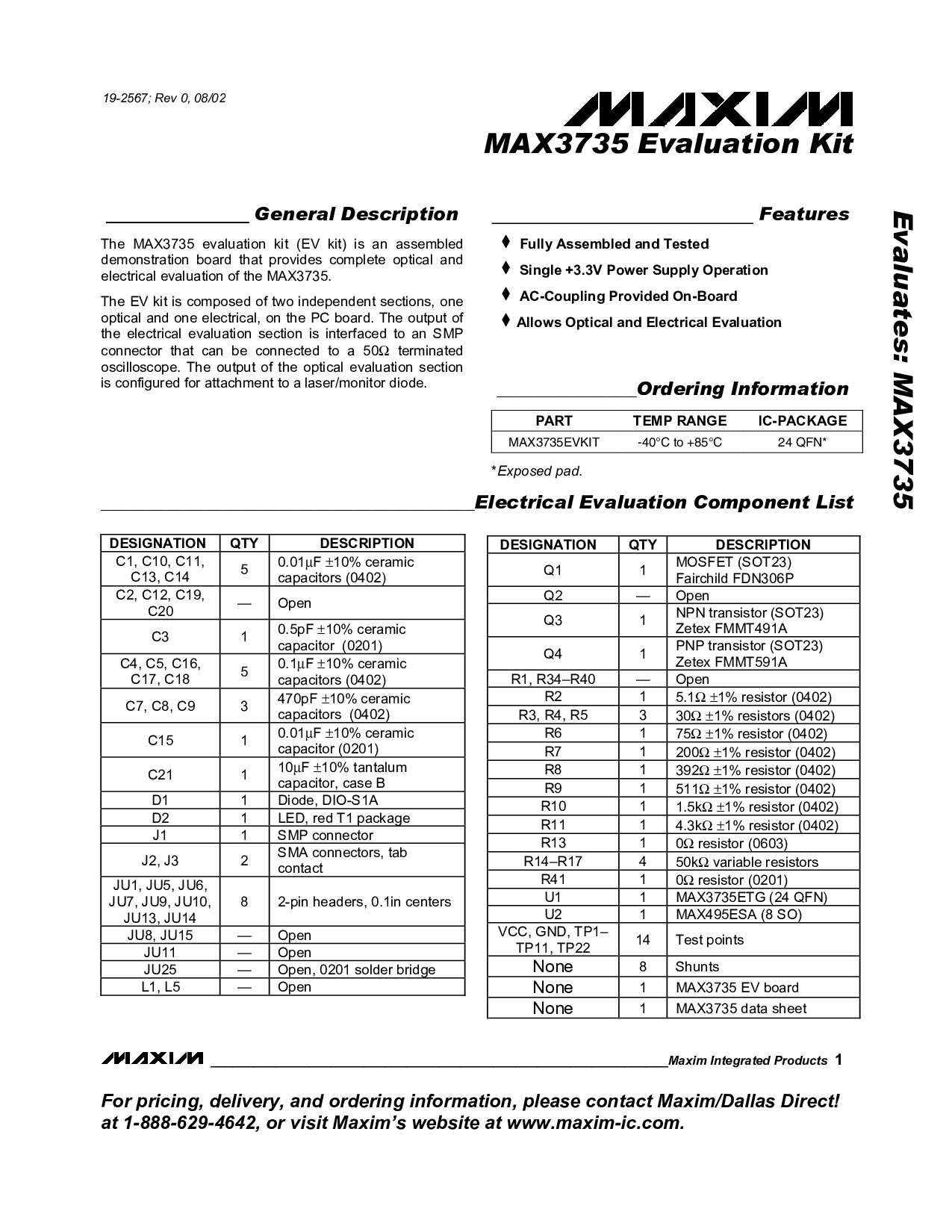

评估: max3735
max3735 评价 工具包
_______________
______________________________
_______________ 概述 描述
这 max3735 评价 工具包 (电动汽车 工具包) 是 一个 已装配
演示 板 那 提供 完成 光学 和
电气 评价 的 这 max3735.
这 电动汽车 工具包 是 组成 的 两个 独立 截面图, 一个
光学 和 一个 电气, 开启 这 pc 板. 这 输出 的
这 电气 评价 截面 是 接口 至 一个 smp
连接器 那 可以 是 已连接 至 一个 50
Ω
已终止
示波器. 这 输出 的 这 光学 评价 截面
是 已配置 用于 附件 至 一个 激光/显示器 二极管.
_________________________
特点
完全 已装配 和 已测试
单独 +3.3v 电源 供应 操作
交流电-联轴器 提供 车载
允许 光学 和 电气 评价
_______________订购 信息
零件 温度 范围 集成电路-包装
MAX3735EVKIT -40°c 至 +85°c 24 qfn*
*
暴露 衬垫
.
________________________________________电气 评价 组件 列表
名称 数量 描述
c1, c10, c11,
c13, c14
5
0.01
µ
f
±
10% 陶瓷
电容器 (0402)
c2, c12, c19,
C20
— 打开
C3 1
0.5pf
±
10% 陶瓷
电容器 (0201)
c4, c5, c16,
c17, c18
5
0.1
µ
f
±
10% 陶瓷
电容器 (0402)
c7, c8, c9 3
470pF
±
10% 陶瓷
电容器 (0402)
C15 1
0.01
µ
f
±
10% 陶瓷
电容器 (0201)
C21 1
10
µ
f
±
10% 钽
电容器, 案例 b
D1 1 二极管, dio-s1a
D2 1 led指示灯, 红色 t1 包装
J1 1 smp 连接器
j2, j3 2
sma 连接器, 选项卡
联系人
ju1, ju5, ju6,
ju7, ju9, ju10,
ju13, ju14
8 2-管脚 标题, 0.1in 中心
ju8, ju15 — 打开
JU11 — 打开
JU25 — 打开, 0201 焊料 桥梁
l1, l5 — 打开
名称 数量 描述
Q1 1
场效应晶体管 (sot23)
仙童 fdn306p
Q2 — 打开
Q3 1
npn 晶体管 (sot23)
zetex fmmt491a
Q4 1
pnp 晶体管 (sot23)
zetex fmmt591a
r1, r34–r40 — 打开
R2 1
5.1
Ω
±
1% 电阻 (0402)
r3, r4, r5 3
30
Ω
±
1% 电阻 (0402)
R6 1
75
Ω
±
1% 电阻 (0402)
R7 1
200
Ω
±
1% 电阻 (0402)
R8 1
392
Ω
±
1% 电阻 (0402)
R9 1
511
Ω
±
1% 电阻 (0402)
R10 1
1.5k
Ω
±
1% 电阻 (0402)
R11 1
4.3k
Ω
±
1% 电阻 (0402)
R13 1
0
Ω
电阻 (0603)
R14–R17 4
50k
Ω
变量 电阻
R41 1
0
Ω
电阻 (0201)
U1 1 max3735etg (24 qfn)
U2 1 max495esa (8 所以)
vcc, 地, tp1–
tp11, tp22
14 测试一下 点数
无
8 分流
无
1 max3735 电动汽车 板
无
1 max3735 数据 工作表
19-2567; rev 0, 08/02
