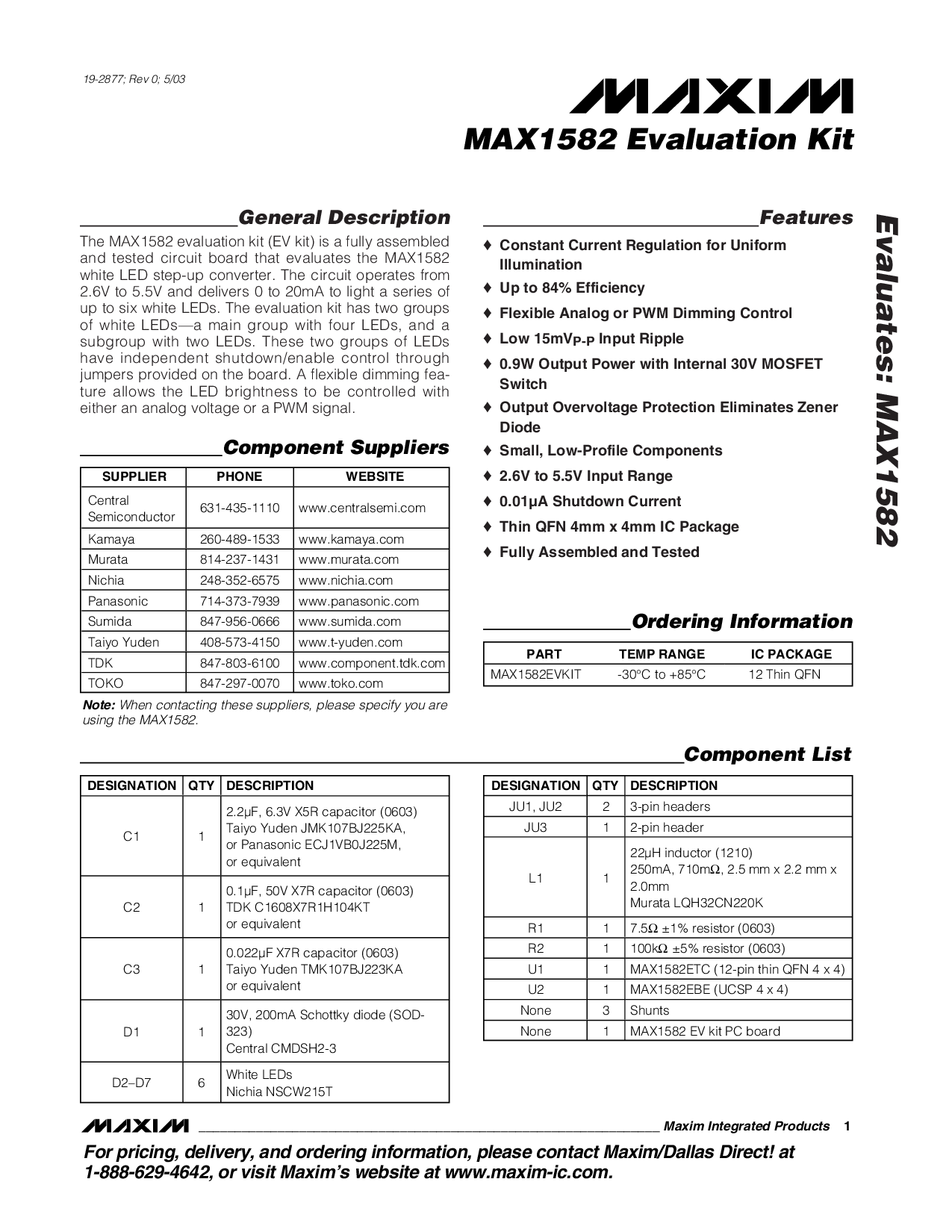

概述 描述
这 max1582 评价 工具包 (电动汽车 工具包) 是 一个 完全 已装配
和 已测试 电路 板 那 评估 这 max1582
白色 led指示灯 升压 变频器. 这 电路 操作 从
2.6v 至 5.5v 和 交付 0 至 20ma 至 灯光 一个 系列 的
向上 至 六个 白色 leds. 这 评价 工具包 有 两个 团体
的 白色 leds—a 主 集团 与 四 leds, 和 一个
子群 与 两个 leds. 这些 两个 团体 的 leds
有 独立 停机/启用 控制 通过
跳线 提供 开启 这 板. 一个 灵活 调光 有限元分析-
真实 允许 这 led指示灯 亮度 至 是 受控 与
要么 一个 模拟 电压 或 一个 pwm 信号.
特点
♦
常数 电流 法规 用于 制服
照明
♦
向上 至 84% 效率
♦
灵活 模拟 或 pwm 调光 控制
♦
低 15mv
p-p
输入 波纹
♦
0.9w 输出 电源 与 内部 30v 场效应晶体管
开关
♦
输出 过电压 保护 消除 齐纳
二极管
♦
小, 低调 组件
♦
2.6v 至 5.5v 输入 范围
♦
0.01µa 停机 电流
♦
薄 qfn 4mm x 4mm 集成电路 包装
♦
完全 已装配 和 已测试
评估: max1582
max1582 评价 工具包
________________________________________________________________
马克西姆 综合 产品
1
19-2877; rev 0; 5/03
组件 列表
用于 定价, 交货, 和 订购 信息, 请 联系人 马克西姆/达拉斯市 direct! 在
1-888-629-4642, 或 参观 马克西姆’s 网站 在 www.马克西姆-集成电路.com.
订购 信息
零件 温度 范围 集成电路 包装
MAX1582EVKIT -30
°
c 至 +85
°
c 12 薄 qfn
名称 数量 描述
C1 1
2.2µf, 6.3v x5r 电容器 (0603)
taiyo yuden jmk107bj225ka,
或 松下 ecj1vb0j225m,
或 等效
C2 1
0.1µf, 50v x7r 电容器 (0603)
tdk c1608x7r1h104kt
或 等效
C3 1
0.022µf x7r 电容器 (0603)
taiyo yuden tmk107bj223ka
或 等效
D1 1
30v, 200ma 肖特基 二极管 (sod-
323)
中央 cmdsh2-3
D2
–
D7 6
白色 leds
nichia nscw215t
名称 数量 描述
ju1, ju2 2 3-管脚 标题
JU3 1 2-管脚 页眉
L1 1
22µh 电感器 (1210)
250ma, 710m
Ω
, 2.5 mm x 2.2 mm x
2.0mm
村田 lqh32cn220k
R1 1 7.5
Ω
±1% 电阻 (0603)
R2 1 100k
Ω
±5% 电阻 (0603)
U1 1 max1582etc (12-管脚 薄 qfn 4 x 4)
U2 1 max1582ebe (ucsp 4 x 4)
无 3 分流
无 1 max1582 电动汽车 工具包 pc 板
组件 供应商
供应商 电话 网站
中央
半导体
631-435-1110 www.centralsemi.com
Kamaya 260-489-1533 www.kamaya.com
村田 814-237-1431 www.村田.com
Nichia 248-352-6575 www.nichia.com
松下 714-373-7939 www.松下.com
sumida 847-956-0666 www.sumida.com
taiyo yuden 408-573-4150 www.t-yuden.com
tdk 847-803-6100 www.组件.tdk.com
TOKO 847-297-0070 www.toko.com
备注:
当 联系 这些 供应商, 请 指定 你 是
使用 这 max1582.
