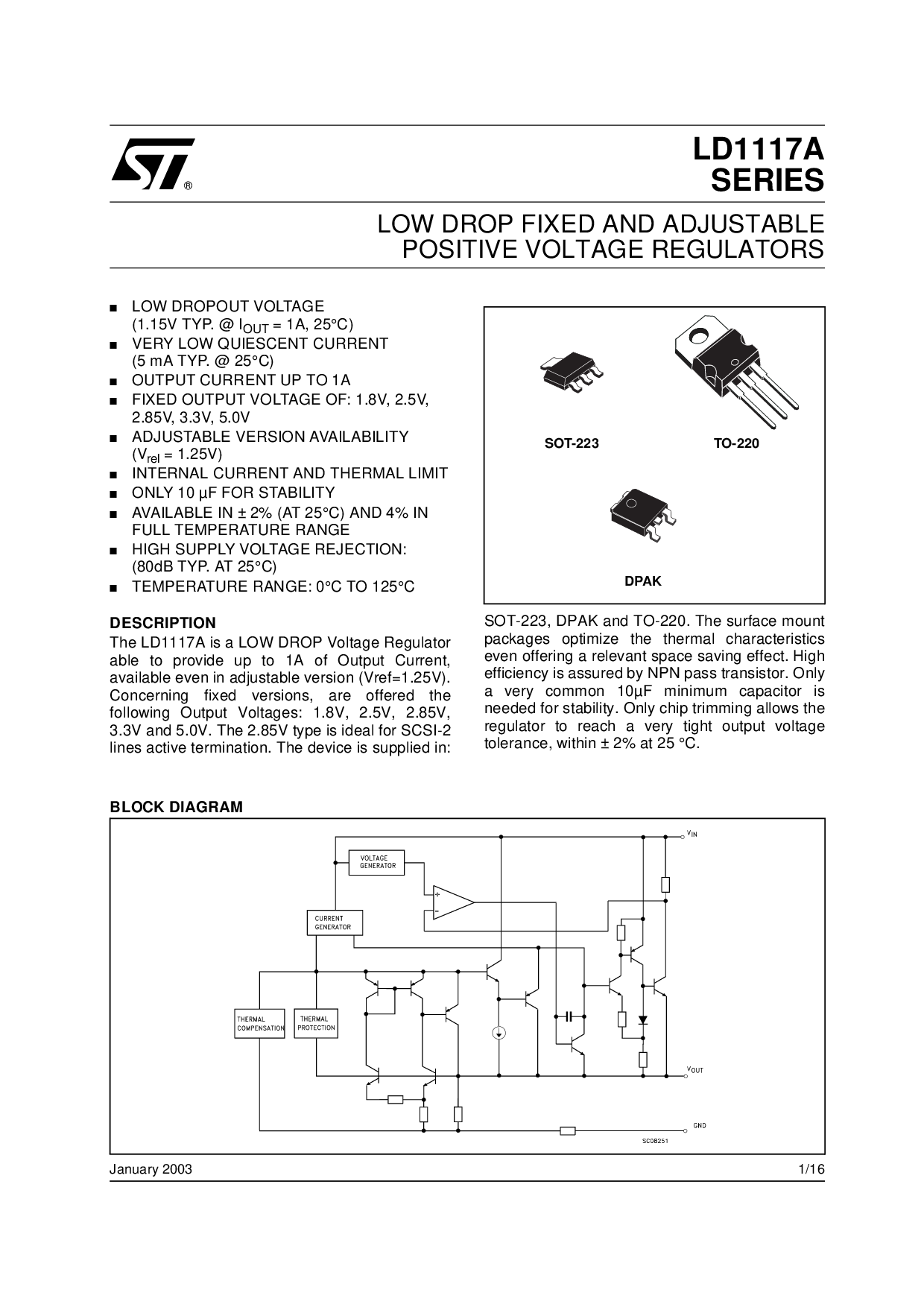

1/16january 2003
■
低 落后 电压
(1.15v 典型值 @ I
输出
=1a,25°c)
■
非常 低 安静的 电流
(5 毫安 典型值 @ 25°c)
■
输出 电流 向上 至 1A
■
FIXED 输出 电压 的: 1.8v, 2.5v,
2.85v, 3.3v, 5.0v
■
可调整的 版本 有效性
(v
rel
= 1.25v)
■
内部的 电流 和 热的 限制
■
仅有的 10 µF 为 稳固
■
有 在 ± 2% (在 25°c) 和 4% 在
全部 温度 范围
■
高 供应 电压 拒绝:
(80db 典型值 在 25°c)
■
温度 范围: 0°C 至 125°C
描述
这 LD1117A 是 一个 低 漏出 电压 调整器
能 至 提供 向上 至 1A 的 输出 电流,
有 甚至 在 可调整的 版本 (vref=1.25v).
涉及 fixed 版本, 是 offered 这
下列的 输出 电压: 1.8v, 2.5v, 2.85v,
3.3v 和 5.0v. 这 2.85v 类型 是 完美的 为 scsi-2
线条 起作用的 末端. 这 设备 是 有提供的 在:
sot-223, DPAK 和 至-220. 这 表面 挂载
包装 优化 这 热的 特性
甚至 offering 一个 相关的 空间 节省 效应. 高
效率 是 使确信 用 NPN 通过 晶体管. 仅有的
一个 非常 一般 10µF 最小 电容 是
需要 为 稳固. 仅有的 碎片 修整 准许 这
调整器 至 reach 一个 非常 tight 输出 电压
容忍, 在里面 ± 2% 在 25 °c.
LD1117A
序列
低 漏出 FIXED 和 可调整的
积极的 电压 REGULATORS
块 图解
sot-223
DPAK
至-220
