© 2000 仙童 半导体 公司 DS006394 www.仙女半.com
8月 1986
修订 march 2000

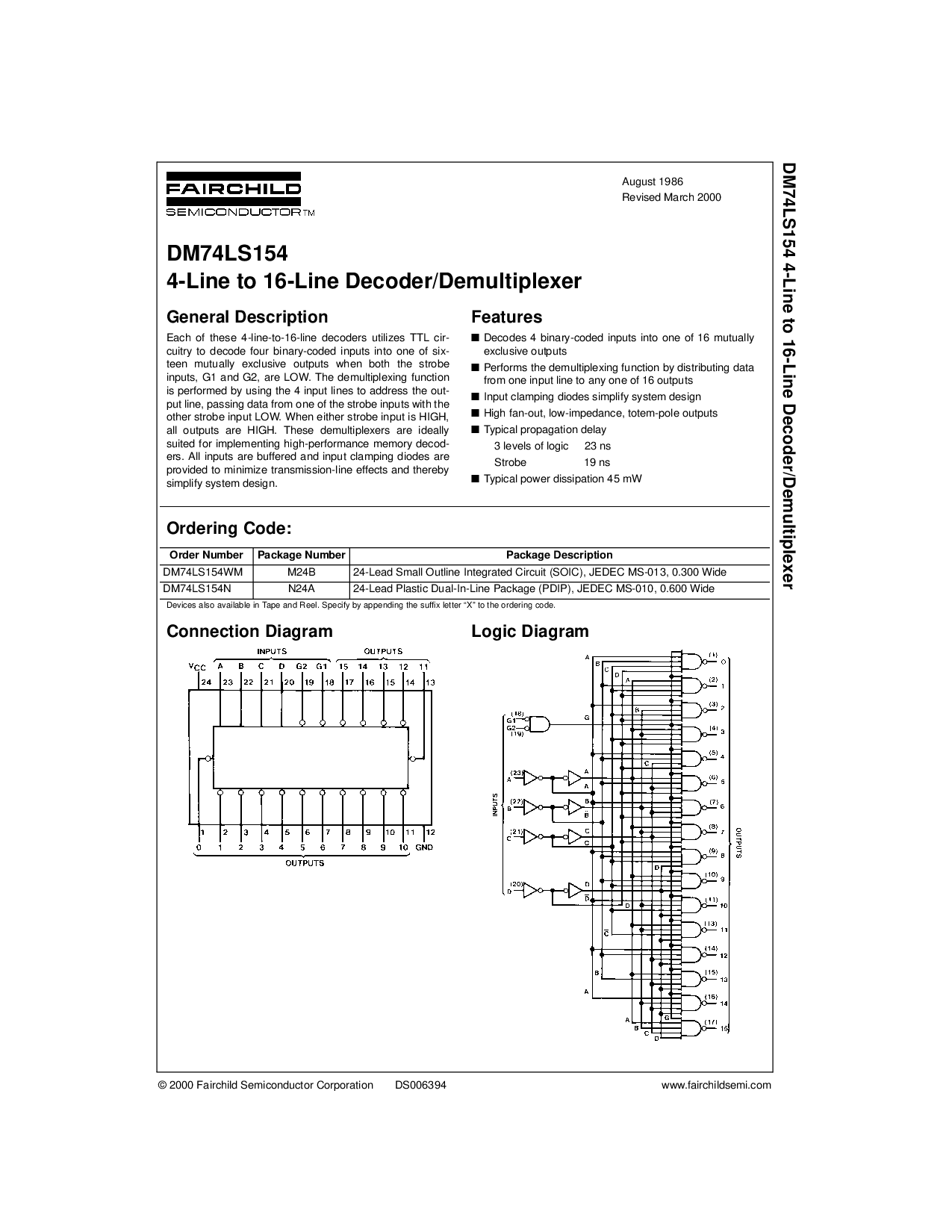

dm74ls154 4-线 至 16-线 解码器/多路分解器
DM74LS154
4-线 至 16-线 解码器/多路分解器
概述 描述
每个 的 这些 4-线-至-16-线 解码器 利用 ttl cir-
cuitry 至 解码 四 二进制编码 输入 进入 一个 的 六个-
青少年 相互 独占 产出 当 两者都有 这 频闪
输入, g1 和 g2, 是 低. 这 解复用 功能
是 执行 由 使用 这 4 输入 线条 至 地址 这 出点-
put 线, 通过 数据 从 一个 的 这 频闪 输入 与 这
其他 频闪 输入 低. 当 要么 频闪 输入 是 高,
全部 产出 是 高. 这些 demultiplexers 是 理想情况下
适合 用于 实施 高性能 记忆 decod-
ers. 全部 输入 是 缓冲 和 输入 夹紧 二极管 是
提供 至 最小化 传输线 效果 和 从而
简化 系统 设计.
特点
■
解码 4 二进制编码 输入 进入 一个 的 16 相互
独占 产出
■
执行 这 解复用 功能 由 分发 数据
从 一个 输入 线 至 任何 一个 的 16 产出
■
输入 夹紧 二极管 简化 系统 设计
■
高 风扇-出点, 低-阻抗, 图腾柱 产出
■
典型 传播 延迟
3 级别 的 逻辑 23 ns
频闪 19 ns
■
典型 电源 耗散 45 mw
订购 代码:
设备 也 可用 入点 胶带 和 卷轴. 指定 由 追加 这 后缀 信函 “x” 至 这 订购 代码.
连接 图表 逻辑 图表
订单 号码 包装 号码 包装 描述
DM74LS154WM M24B 24-铅 小 大纲 综合 电路 (soic), 电子元件工业联合会 ms-013, 0.300 宽
DM74LS154N N24A 24-铅 塑料 双列直插式 包装 (pdip), 电子元件工业联合会 ms-010, 0.600 宽
