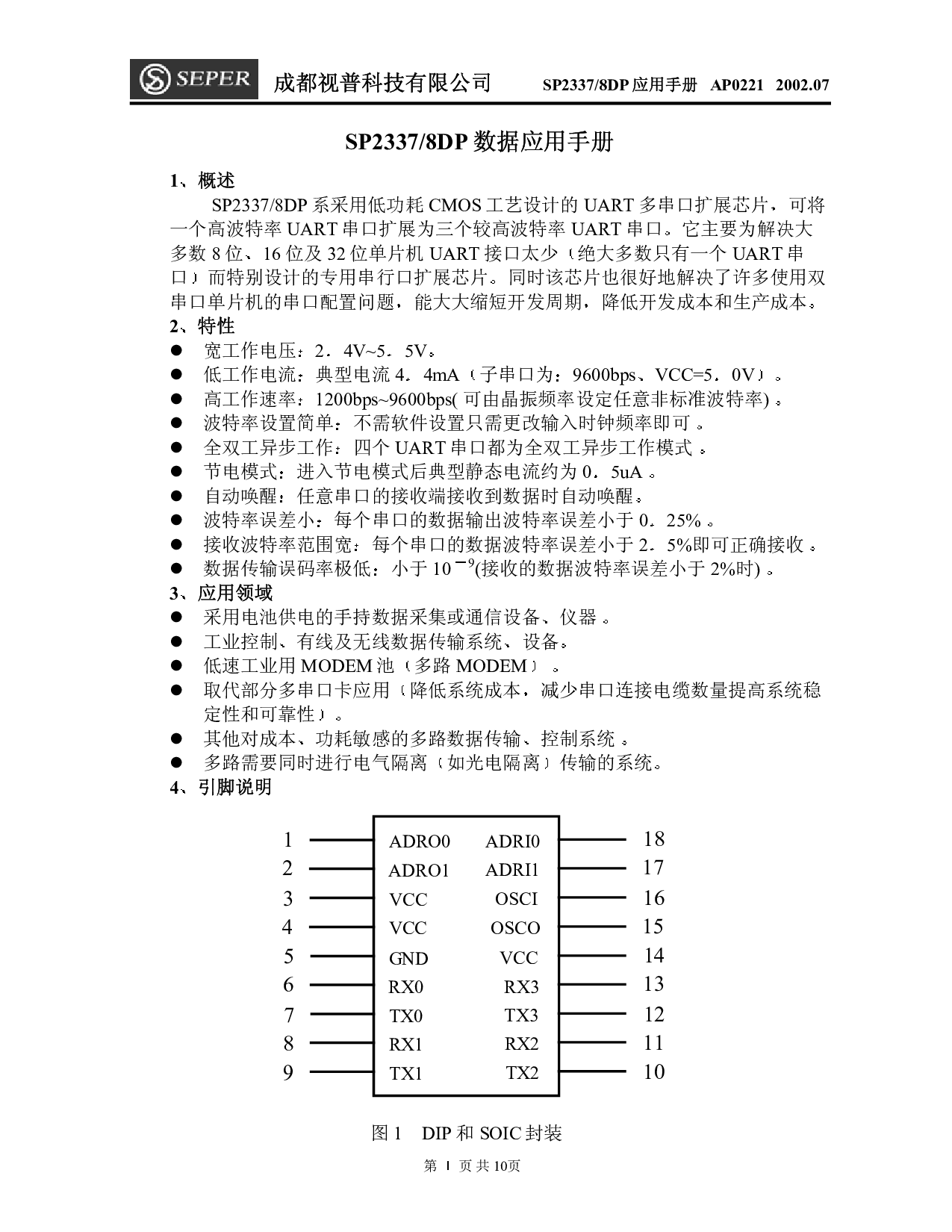

成都视普科技有限公司
sp2337/8dp
应用手册
ap0221 2002.07
sp2337/8dp
数据应用手册
1
概述
sp2337/8dp
系采用低功耗
CMOS
工艺设计的
uart
多串口扩展芯片 可将
一个高波特率
uart
串口扩展为三个较高波特率
uart
串口 它主要为解决大
多数
8
位
16
位及
32
位单片机
uart
接口太少 绝大多数只有一个
uart
串
口 而特别设计的专用串行口扩展芯片 同时该芯片也很好地解决了许多使用双
串口单片机的串口配置问题 能大大缩短开发周期 降低开发成本和生产成本
2
特性
宽工作电压
2 4V~5 5V
低工作电流 典型电流
4 4mA
子串口为
9600bps VCC=5 0V
高工作速率
1200bps~9600bps(
可由晶振频率设定任意非标准波特率
)
波特率设置简单 不需软件设置只需更改输入时钟频率即可
全双工异步工作 四个
uart
串口都为全双工异步工作模式
节电模式 进入节电模式后典型静态电流约为
0 5uA
自动唤醒 任意串口的接收端接收到数据时自动唤醒
波特率误差小 每个串口的数据输出波特率误差小于
0 25%
接收波特率范围宽 每个串口的数据波特率误差小于
2 5%
即可正确接收
数据传输误码率极低 小于
10
9
(
接收的数据波特率误差小于
2%
时
)
3
应用领域
采用电池供电的手持数据采集或通信设备 仪器
工业控制 有线及无线数据传输系统 设备
低速工业用
调制解调器
池 多路
调制解调器
取代部分多串口卡应用 降低系统成本 减少串口连接电缆数量提高系统稳
定性和可靠性
其他对成本 功耗敏感的多路数据传输 控制系统
多路需要同时进行电气隔离 如光电隔离 传输的系统
4
引脚说明
TX2
TX1
RX2
TX3
RX1
TX0
RX3
VCC
RX0
地
OSCO
osci
VCC
VCC
ADRI1
ADRI0
ADRO1
ADRO0
10
12
11
14
13
16
15
18
17
9
7
8
5
6
3
4
1
2
图
1 倾角
和
SOIC
封装
第
页
共
10
页
