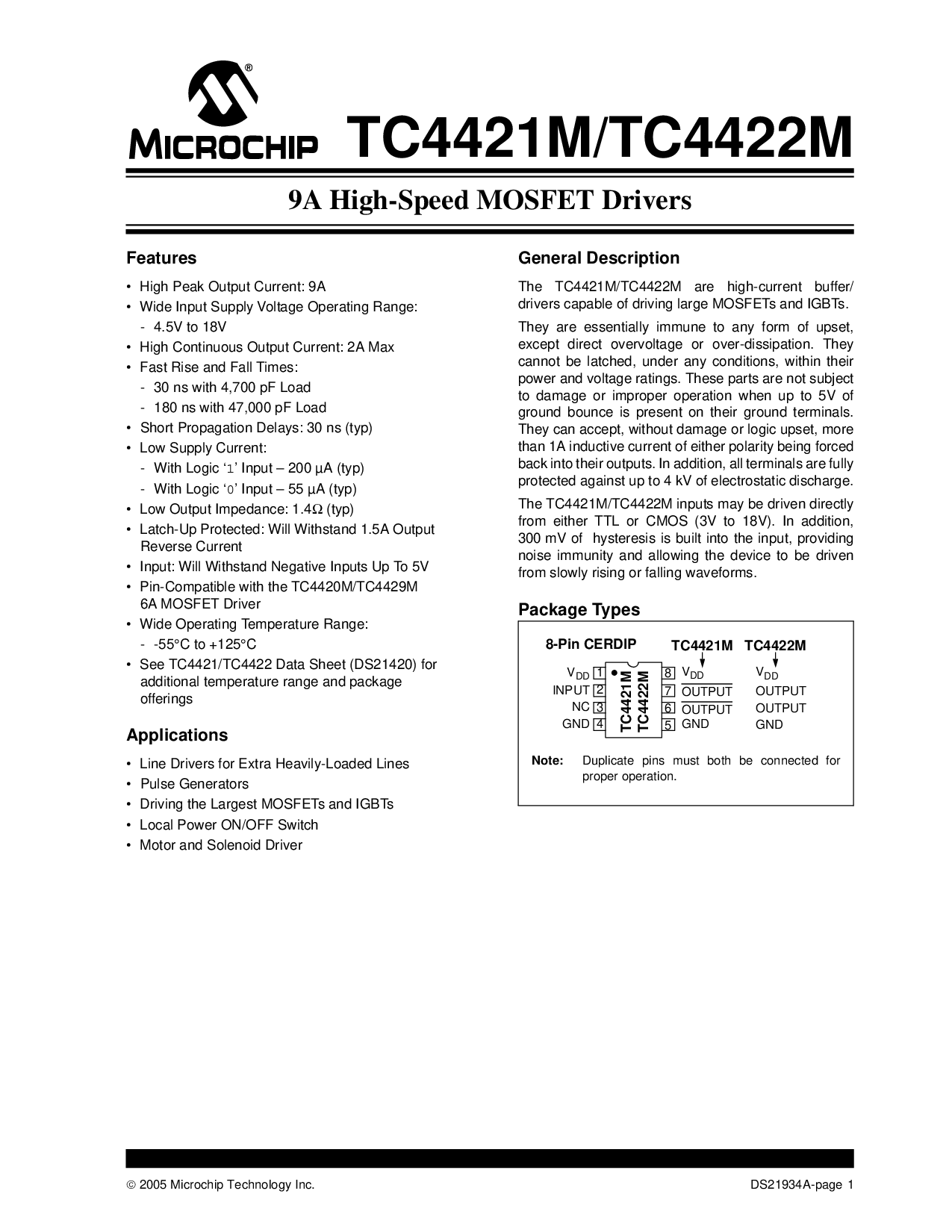

2005 微芯片 技术 公司 ds21934a-第页 1
tc4421m/tc4422m
特点
• 高 峰值 输出 电流: 9a
• 宽 输入 供应 电压 操作 范围:
- 4.5v 至 18v
• 高 连续 输出 电流: 2a 最大值
• 快 上升 和 坠落 次:
- 30 ns 与 4,700 pf 荷载
- 180 ns 与 47,000 pf 荷载
• 短 传播 延误: 30 ns (典型值)
• 低 供应 电流:
- 与 逻辑 ‘
1
’ 输入 – 200 µa (典型值)
- 与 逻辑 ‘
0
’ 输入 – 55 µa (典型值)
• 低 输出 阻抗: 1.4
Ω
(典型值)
• 闩锁 保护: 将 承受 1.5a 输出
反向 电流
• 输入: 将 承受 负 输入 向上 至 5v
• 引脚兼容 与 这 tc4420m/tc4429m
6a 场效应晶体管 驾驶员
• 宽 操作 温度 范围:
- -55°c 至 +125°c
• 请参见 tc4421/tc4422 数据 工作表 (ds21420) 用于
附加 温度 范围 和 包装
产品
应用程序
• 线 驱动程序 用于 额外的 重重地-已加载 线条
• 脉冲 发电机
• 驾驶 这 最大 mosfets 和 igbts
• 本地 电源 开关 开关
• 电机 和 solenoid 驾驶员
概述 描述
这 tc4421m/tc4422m 是 高电流 缓冲区/
驱动程序 有能力 的 驾驶 大型 mosfets 和 igbts.
他们 是 本质上 免疫 至 任何 窗体 的 心烦,
除了 直接 过电压 或 结束-耗散. 他们
不能 是 锁定, 下 任何 条件, 内 他们的
电源 和 电压 额定值. 这些 零件 是 不 主题
至 损伤 或 不当 操作 当 向上 至 5v 的
接地 弹跳 是 目前 开启 他们的 接地 接线端子.
他们 可以 接受, 无 损伤 或 逻辑 心烦, 更多
比 1a 归纳 电流 的 要么 极性 正在 强制
背面 进入 他们的 产出. 入点 加法, 全部 接线端子 是 完全
保护 反对 向上 至 4 kv 的 静电 放电.
这 tc4421m/tc4422m 输入 将 是 驱动 直接
从 要么 ttl 或 cmos (3v 至 18v). 入点 加法,
300 mv 的 滞后 是 已建成 进入 这 输入, 提供
噪声 免疫 和 允许 这 设备 至 是 驱动
从 慢慢的 上升 或 坠落 波形.
包装 类型
8-管脚 cerdip
1
2
3
4
v
dd
5
6
7
8
输出
地
v
dd
输入
nc
地
输出
TC4421M
TC4422M
备注:
重复 针脚 必须 两者都有 是 已连接 用于
适当的 操作.
TC4421M TC4422M
v
dd
输出
地
输出
9a 高速 场效应晶体管 驱动程序
