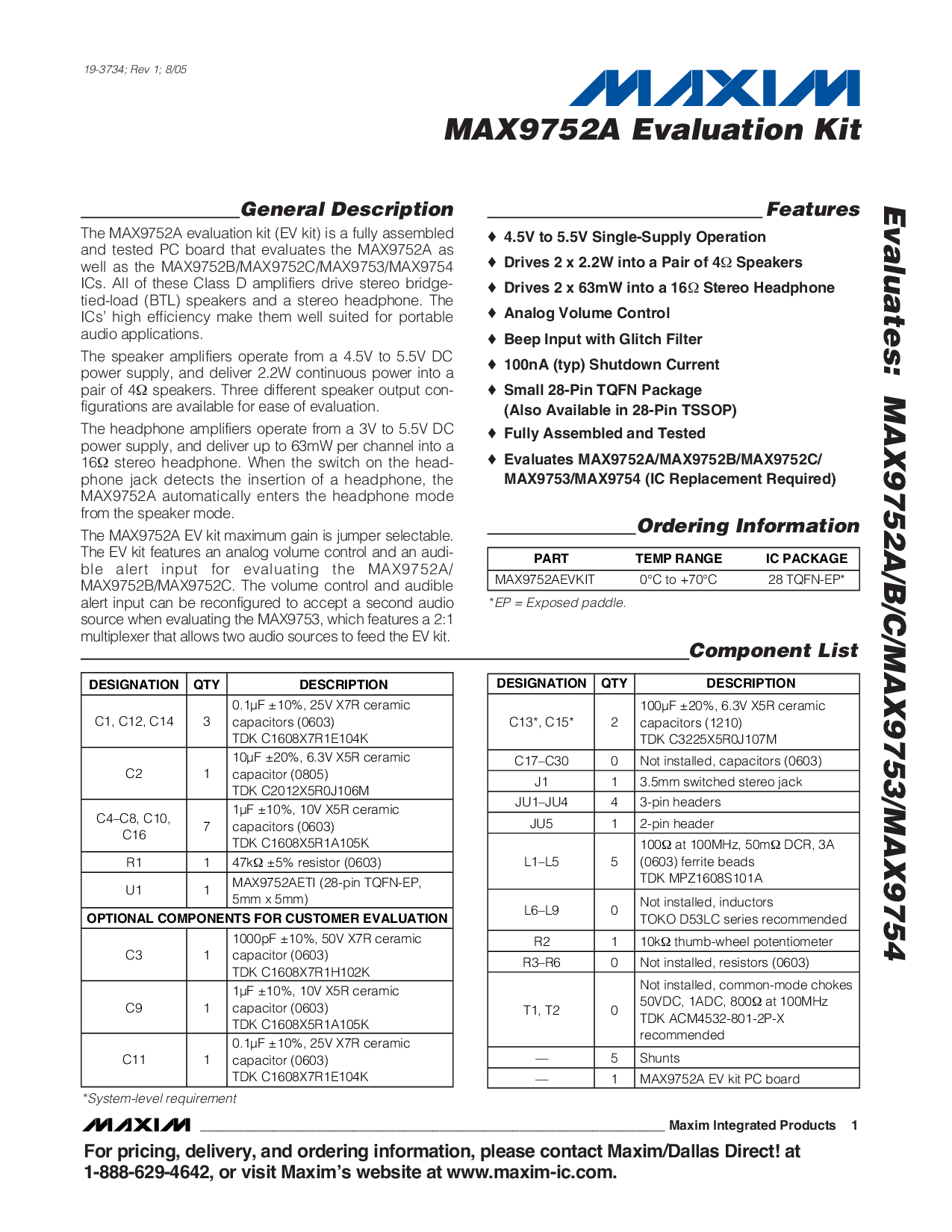

概述 描述
这 max9752a 评价 工具包 (电动汽车 工具包) 是 一个 完全 已装配
和 已测试 pc 板 那 评估 这 max9752a 作为
井 作为 这 max9752b/max9752c/max9753/max9754
ics. 全部 的 这些 类 d 放大器 驱动器 立体声 桥梁-
系紧-荷载 (btl) 扬声器 和 一个 立体声 耳机. 这
ics’ 高 效率 制造 他们 井 适合 用于 便携式
音频 应用程序.
这 扬声器 放大器 操作 从 一个 4.5v 至 5.5v 直流
电源 供应, 和 交付 2.2w 连续 电源 进入 一个
对 的 4
Ω
扬声器. 三个 不同的 扬声器 输出 con-
形象 是 可用 用于 轻松 的 评价.
这 耳机 放大器 操作 从 一个 3v 至 5.5v 直流
电源 供应, 和 交付 向上 至 63mw 按 频道 进入 一个
16
Ω
立体声 耳机. 当 这 开关 开启 这 封头-
电话 千斤顶 检测 这 插入 的 一个 耳机, 这
max9752a 自动 进入 这 耳机 模式
从 这 扬声器 模式.
这 max9752a 电动汽车 工具包 最大值 增益 是 跳线 可选择.
这 电动汽车 工具包 特点 一个 模拟 体积 控制 和 一个 audi-
ble 警报 输入 用于 评估 这 max9752a/
max9752b/max9752c. 这 体积 控制 和 听得见
警报 输入 可以 是 重新配置 至 接受 一个 第二 音频
来源 当 评估 这 max9753, 哪个 特点 一个 2:1
多路复用器 那 允许 两个 音频 来源 至 饲料 这 电动汽车 工具包.
特点
♦
4.5v 至 5.5v 单电源 操作
♦
驱动器 2 x 2.2w 进入 一个 对 的 4
Ω
扬声器
♦
驱动器 2 x 63mw 进入 一个 16
Ω
立体声 耳机
♦
模拟 体积 控制
♦
哔哔声 输入 与 毛刺 过滤器
♦
100na (典型值) 停机 电流
♦
小 28-管脚 tqfn 包装
(也 可用 入点 28-管脚 tssop)
♦
完全 已装配 和 已测试
♦
评估 max9752a/max9752b/max9752c/
max9753/max9754 (集成电路 更换 必填项)
评估: max9752a/b/c/max9753/max9754
max9752a 评价 工具包
________________________________________________________________
马克西姆 综合 产品
1
19-3734; rev 1; 8/05
组件 列表
用于 定价, 交货, 和 订购 信息, 请 联系人 马克西姆/达拉斯市 direct! 在
1-888-629-4642, 或参观 马克西姆’s 网站 在 www.马克西姆-集成电路.com.
订购 信息
零件 温度 范围 集成电路 包装
MAX9752AEVKIT 0°c 至 +70°c 28 tqfn-ep*
*
ep = 暴露 拨片.
名称 数量 描述
c1, c12, c14 3
0.1µf ±10%, 25v x7r 陶瓷
电容器 (0603)
tdk c1608x7r1e104k
C2 1
10µf ±20%, 6.3v x5r 陶瓷
电容器 (0805)
tdk c2012x5r0j106m
c4–c8, c10,
C16
7
1µf ±10%, 10v x5r 陶瓷
电容器 (0603)
tdk c1608x5r1a105k
R1 1 47k
Ω
±5% 电阻 (0603)
U1 1
max9752aeti (28-管脚 tqfn-ep,
5mm x 5mm)
可选 组件 用于 客户 评价
C3 1
1000pf ±10%, 50v x7r 陶瓷
电容器 (0603)
tdk c1608x7r1h102k
C9 1
1µf ±10%, 10v x5r 陶瓷
电容器 (0603)
tdk c1608x5r1a105k
C11 1
0.1µf ±10%, 25v x7r 陶瓷
电容器 (0603)
tdk c1608x7r1e104k
名称 数量 描述
c13*, c15* 2
100µf ±20%, 6.3v x5r 陶瓷
电容器 (1210)
tdk c3225x5r0j107m
C17–C30 0 不 已安装, 电容器 (0603)
J1 1 3.5mm 已切换 立体声 千斤顶
JU1–JU4 4 3-管脚 标题
JU5 1 2-管脚 页眉
L1–L5 5
100
Ω
在 100mhz, 50m
Ω
dcr, 3a
(0603) 铁氧体 珠子
tdk mpz1608s101a
L6–L9 0
不 已安装, 电感器
toko d53lc 系列 推荐
R2 1 10k
Ω
拇指-车轮 电位计
R3–R6 0 不 已安装, 电阻 (0603)
t1, t2 0
不 已安装, 共模 扼流圈
50vdc, 1adc, 800
Ω
在 100mhz
tdk acm4532-801-2p-x
推荐
— 5 分流
— 1 max9752a 电动汽车 工具包 pc 板
*
系统级 要求
