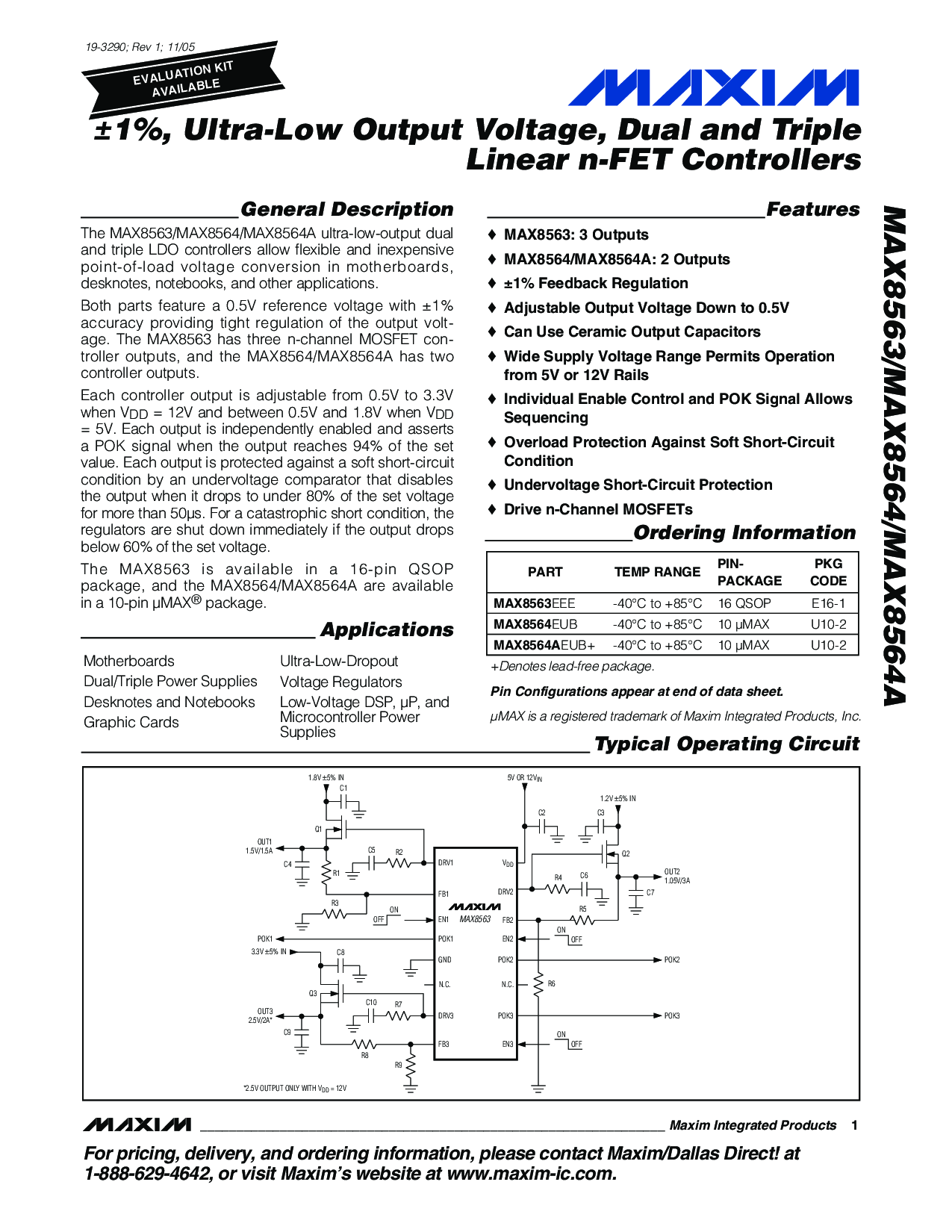

概述 描述
这 max8563/max8564/max8564a 超-低-输出 双
和 三倍 ldo 控制器 允许 灵活 和 物美价廉
负载点 电压 换算 入点 motherboards,
desknotes, 笔记本, 和 其他 应用程序.
两者都有 零件 功能 一个 0.5v 参考 电压 与 ±1%
准确度 提供 紧 法规 的 这 输出 电压-
年龄. 这 max8563 有 三个 n通道 场效应晶体管 con-
troller 产出, 和 这 max8564/max8564a 有 两个
控制器 产出.
每个 控制器 输出 是 可调 从 0.5v 至 3.3v
当 v
dd
= 12v 和 之间 0.5v 和 1.8v 当 v
dd
= 5v. 每个 输出 是 独立 已启用 和 断言
一个 pok 信号 当 这 输出 到达 94% 的 这 设置
值. 每个 输出 是 保护 反对 一个 软 短路
条件 由 一个 欠压 比较器 那 禁用
这 输出 当 它 滴剂 至 下 80% 的 这 设置 电压
用于 更多 比 50µs. 用于 一个 灾难性的 短 条件, 这
调节器 是 关闭 向下 立即 如果 这 输出 滴剂
下面 60% 的 这 设置 电压.
这 max8563 是 可用 入点 一个 16-管脚 qsop
包装, 和 这 max8564/max8564a 是 可用
入点 一个 10-管脚 µmax
®
包装.
应用程序
特点
♦
max8563: 3 产出
♦
max8564/max8564a: 2 产出
♦
±1% 反馈 法规
♦
可调 输出 电压 向下 至 0.5v
♦
可以 使用 陶瓷 输出 电容器
♦
宽 供应 电压 范围 许可证 操作
从 5v 或 12v 铁轨
♦
个人 启用 控制 和 pok 信号 允许
测序
♦
过载 保护 反对 软 短路
条件
♦
欠压 短路 保护
♦
驱动器 n通道 mosfets
max8563/max8564/max8564a
±1%, 超-低 输出 电压, 双 和 三倍
线性 n-场效应晶体管 控制器
________________________________________________________________
马克西姆 综合 产品
1
订购 信息
19-3290; rev 1; 11/05
用于 定价, 交货, 和 订购 信息, 请 联系人 马克西姆/达拉斯市 direct! 在
1-888-629-4642, 或参观 马克西姆’s 网站 在 www.马克西姆-集成电路.com.
评价 工具包
可用
零件 温度 范围
管脚-
包装
pkg
代码
MAX8563
EEE
-40°c 至 +85°c 16 qsop e16-1
MAX8564
EUB -40°c 至 +85°c 10 µmax u10-2
MAX8564A
EUB+ -40°c 至 +85°c 10 µmax u10-2
关
开启
关
开启
关
开启
DRV1
FB1
EN1
POK1
地
n.c.
DRV3
FB3
v
dd
DRV2
FB2
EN2
POK2
n.c.
POK3
EN3
MAX8563
1.8v
±
5% 入点
C1
C5
R2
R1
C4
OUT1
1.5v/1.5a
R3
Q1
POK1
3.3v
±
5% 入点
OUT3
2.5v/2a*
C9
C10
C8
Q3
R8
R7
R9
R6
R5
R4
C6
C2 C3
C7
Q2
OUT2
1.05v/3a
POK2
POK3
5v 或 12v
入点
1.2v
±
5% 入点
*2.5v 输出 仅 与 v
dd
= 12v
typical 操作 电路
管脚 配置 出现 在 结束 的 数据 工作表.
µmax 是 一个 已注册 商标 的 马克西姆 综合 产品, 公司
+
表示 无铅 包装.
Motherboards
双/三倍 电源 供应品
desknotes 和 笔记本
图形 卡片
超-低-辍学
电压 调节器
低电压 dsp, µp, 和
微控制器 电源
供应品
