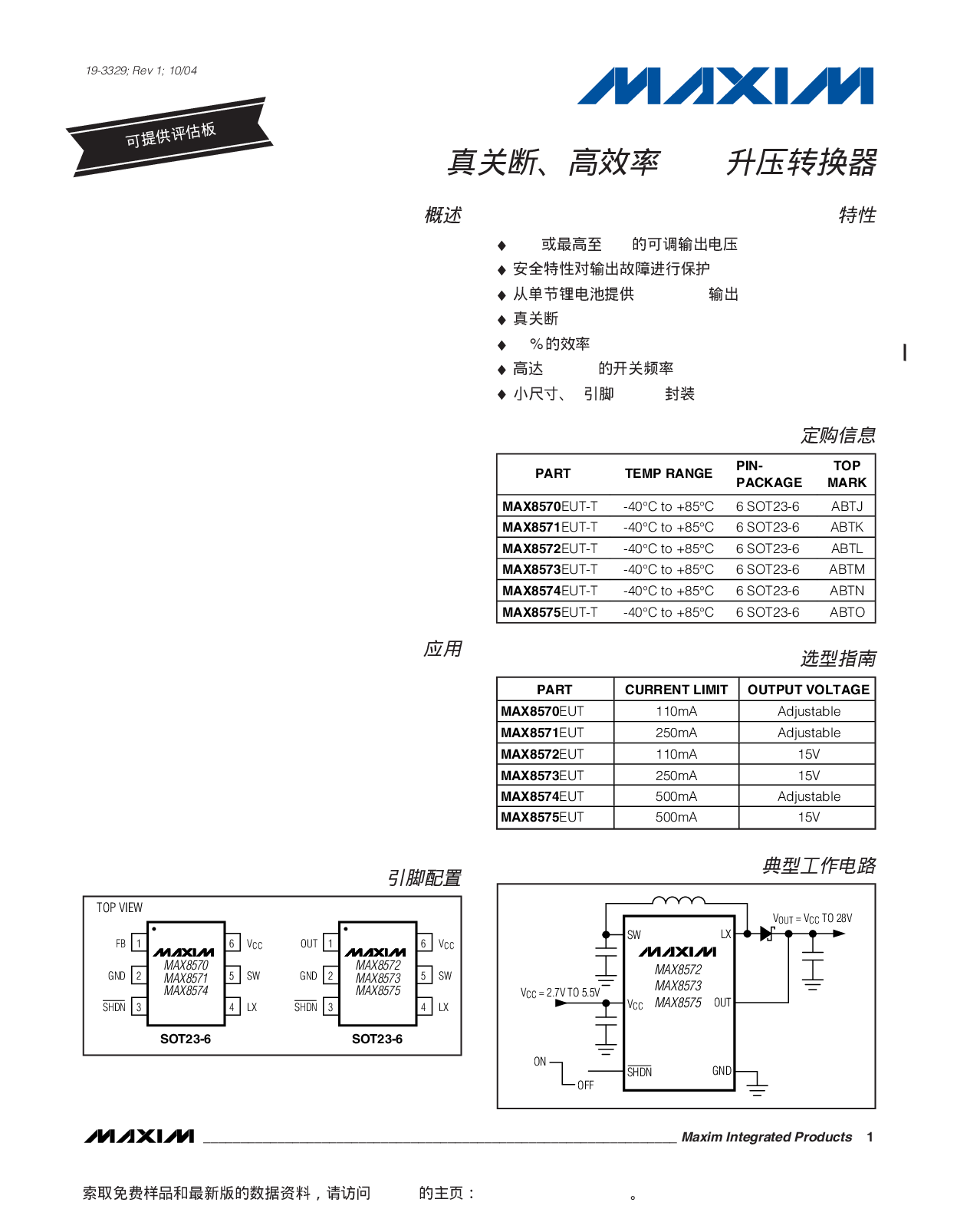

____________________________________概述
MAX8570系列LCD升压转换器集成了n沟道主开关和p沟
道输出隔离开关。这些转换器采用2.7v至5.5v的电源电
压，输出电压可高达28V。
特有的控制技术能够在很宽的负载范围内提供最高的转
换效率。内部场效应晶体管开关减少了外部元件的数量，高开
关频率 (高达800khz)允许使用微小的表面贴装元件。提
供三种可选的电流限。MAX8570和MAX8572采用110mA
的电流限制，以减小低电流应用中的纹波和元件尺寸。
对于大功率应用，MAX8574和MAX8575使用500mA电流
限制，在20V时可提供高达20mA的电流。MAX8571和
MAX8573采用250mA的电流限制，具有折中的纹波和功
率特性。内置的保护功能可防止内部开关和下游电路在
故障情况下损坏。
其他特性还包括低静态电流和省电的真停机
tm
(真
关断)模式。max8570/max8571/max8574允许用户在3V
至28V之间设置输出电压，max8572/max8573/max8575
具有预设的15V输出。这些升压转换器十分适合于要求低
电流的小尺寸LCD显示器及其他应用。MAX8571备有评
估板，有助于加快设计进程。
____________________________________应用
LCD偏置发生器
聚合物led指示灯(oled)
蜂窝电话或无绳电话
掌上电脑
个人数字助理 (pda)
助理终端
手持终端
____________________________________特性
♦
15V或最高至28V的可调输出电压
♦
安全特性对输出故障进行保护
♦
从单节锂电池提供20v/20ma输出
♦
真关断真 停机
♦
87
%
的效率
♦
高达800kHz的开关频率
♦
小尺寸、6引脚SOT23封装
MAX8570
–
MAX8575
真关断、高效率LCD升压转换器
19-3329; rev 1; 10/04
可提供评估板
地
LX
16V
抄送
5SW
fb
MAX8570
MAX8571
MAX8574
sot23-6
顶部 查看
2
34SHDN
地
LX
16V
抄送
5SW
出点
MAX8572
MAX8573
MAX8575
sot23-6
2
34SHDN
________________________________引脚配置
零件 电流 限制 输出 电压
MAX8570
EUT 110mA 可调
MAX8571
EUT 250mA 可调
MAX8572
EUT 110mA 15V
MAX8573
EUT 250mA 15V
MAX8574
EUT 500mA 可调
MAX8575
EUT 500mA 15V
________________________________选型指南
真 停机是马克西姆综合产品, 公司的商标。
MAX8572
MAX8573
MAX8575
软件
v
抄送
LX
出点
地
开启
关
v
抄送
= 2.7v 至 5.5v
v
出点
= v
抄送
至 28v
SHDN
____________________________典型工作电路
________________________________定购信息
零件 温度 范围
管脚-
包装
顶部
标记
MAX8570
eut-t -40
°
c 至 +85
°
c 6 sot23-6 ABTJ
MAX8571
eut-t -40
°
c 至 +85
°
c 6 sot23-6 ABTK
MAX8572
eut-t -40
°
c 至 +85
°
c 6 sot23-6 ABTL
MAX8573
eut-t -40
°
c 至 +85
°
c 6 sot23-6 ABTM
MAX8574
eut-t -40
°
c 至 +85
°
c 6 sot23-6 ABTN
MAX8575
eut-t -40
°
c 至 +85
°
c 6 sot23-6 ABTO
________________________________________________________________
马克西姆 综合 产品
1
