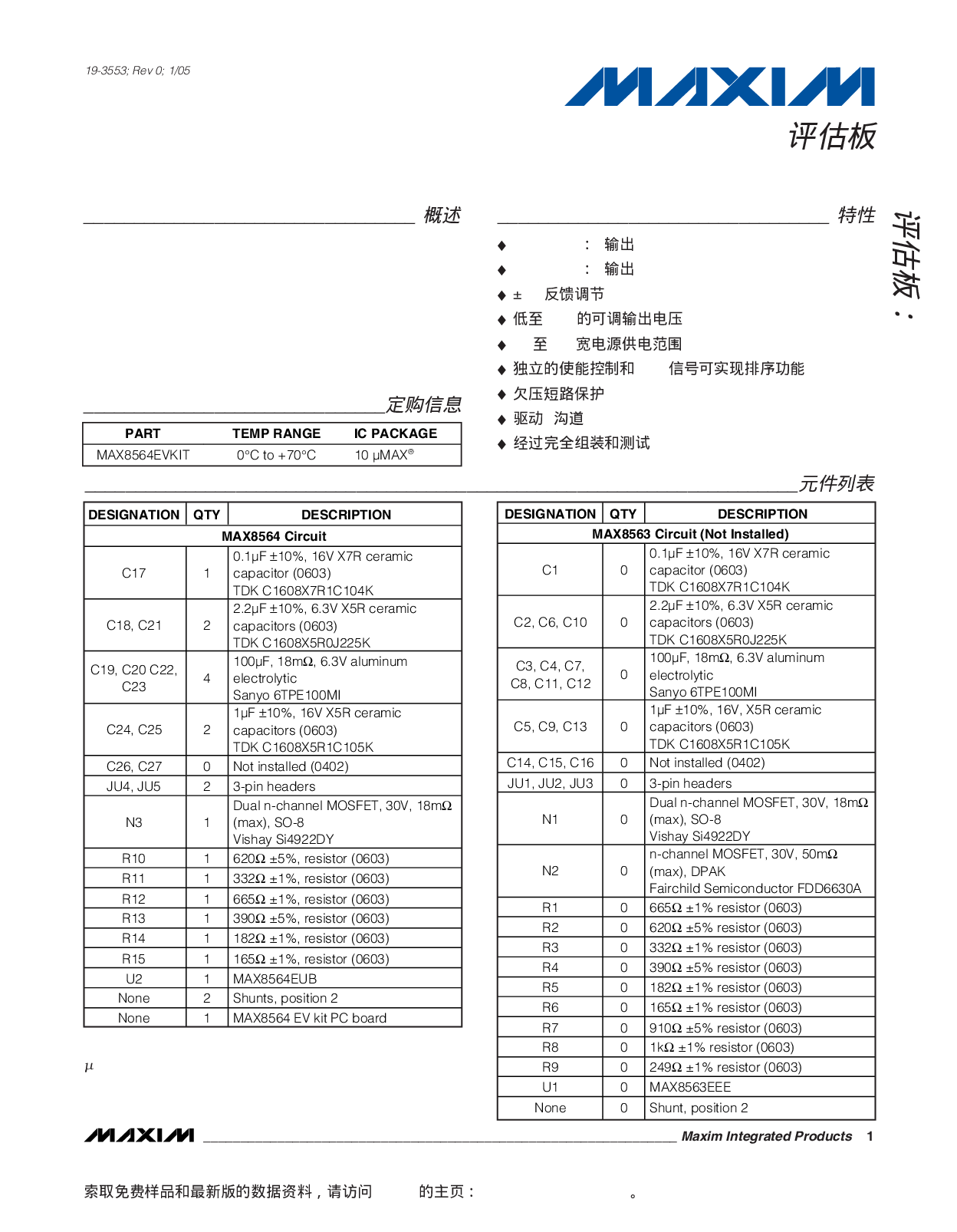

概述
MAX8564评估板 (电动汽车工具包)是经过完全组装和测试的电路
板，用于对max8564双路线性n-fet控制器进行评估。
max8564电路在1.8v电压输入时，可产生最大负载电流
为1.5a的1.5v输出电压；1.2v电压输入时，可产生最大负
载电流为3a的1.05v输出电压。vdd偏置电源采用5v至
12V供电。MAX8564评估板也可对MAX8563进行评估。对
MAX8563评估时，请索取免费样品。
_________________________________
特性
♦
MAX8563：3输出
♦
MAX8564：2输出
♦
±
1%反馈调节
♦
低至0.5v的可调输出电压
♦
5V至12V宽电源供电范围
♦
独立的使能控制和POK信号可实现排序功能
♦
欠压短路保护
♦
驱动n沟道MOSFET
♦
经过完全组装和测试
评估板：max8563/max8564
MAX8564评估板
名称 数量 描述
max8564 电路
C17 1
0.1µf
±
10%, 16v x7r 陶瓷
电容器 (0603)
tdk c1608x7r1c104k
c18, c21 2
2.2µf
±
10%, 6.3v x5r 陶瓷
电容器 (0603)
tdk c1608x5r0j225k
c19, c20 c22,
C23
4
100µf, 18m
Ω
, 6.3v 铝
电解
三洋 6tpe100mi
c24, c25 2
1µF
±
10%, 16v x5r 陶瓷
电容器 (0603)
tdk c1608x5r1c105k
c26, c27 0 不 已安装 (0402)
ju4, ju5 2 3-管脚 标题
N3 1
双 n通道 场效应晶体管, 30v, 18m
Ω
(最大值), 所以-8
vishay si4922dy
R10 1 620
Ω
±5%, 电阻 (0603)
R11 1 332
Ω
±1%, 电阻 (0603)
R12 1 665
Ω
±1%, 电阻 (0603)
R13 1 390
Ω
±5%, 电阻 (0603)
R14 1 182
Ω
±1%, 电阻 (0603)
R15 1 165
Ω
±1%, 电阻 (0603)
U2 1 MAX8564EUB
无 2 分流, 位置 2
无 1 max8564 电动汽车 工具包 pc 板
______________________________
定购信息
19-3553; rev 0; 1/05
零件 温度 范围 集成电路 包装
MAX8564EVKIT 0
°
c 至 +70
°
c 10 µmax
®
名称 数量 描述
max8563 电路 (不 已安装)
C1 0
0.1µf
±
10%, 16v x7r 陶瓷
电容器 (0603)
tdk c1608x7r1c104k
c2, c6, c10 0
2.2µf
±
10%, 6.3v x5r 陶瓷
电容器 (0603)
tdk c1608x5r0j225k
c3, c4, c7,
c8, c11, c12
0
100µf, 18m
Ω
, 6.3v 铝
电解
三洋 6tpe100mi
c5, c9, c13 0
1µF
±
10%, 16v, x5r 陶瓷
电容器 (0603)
tdk c1608x5r1c105k
c14, c15, c16 0 不 已安装 (0402)
ju1, ju2, ju3 0 3-管脚 标题
N1 0
双 n通道 场效应晶体管, 30v, 18m
Ω
(最大值), 所以-8
vishay si4922dy
N2 0
n通道 场效应晶体管, 30v, 50m
Ω
(最大值), dpak
仙童 半导体 fdd6630a
R1 0 665
Ω
±1% 电阻 (0603)
R2 0 620
Ω
±5% 电阻 (0603)
R3 0 332
Ω
±1% 电阻 (0603)
R4 0 390
Ω
±5% 电阻 (0603)
R5 0 182
Ω
±1% 电阻 (0603)
R6 0 165
Ω
±1% 电阻 (0603)
R7 0 910
Ω
±5% 电阻 (0603)
R8 0 1k
Ω
±1% 电阻 (0603)
R9 0 249
Ω
±1% 电阻 (0603)
U1 0 MAX8563EEE
无 0 分流器, 位置 2
_______________________________________________________________________
元件列表
µ
最大值是马克西姆 综合 产品, 公司 的注册商标。
本文是Maxim正式英文资料的译文，Maxim不对翻译中存在的差异或由此产生的错误负责。请注意译文中可能存在文字组织或
翻译错误，如需确认任何词语的准确性，请参考 Maxim提供的英文版资料。
索取免费样品和最新版的数据资料，请访问maxim的主页：www.马克西姆-集成电路.com.cn。
