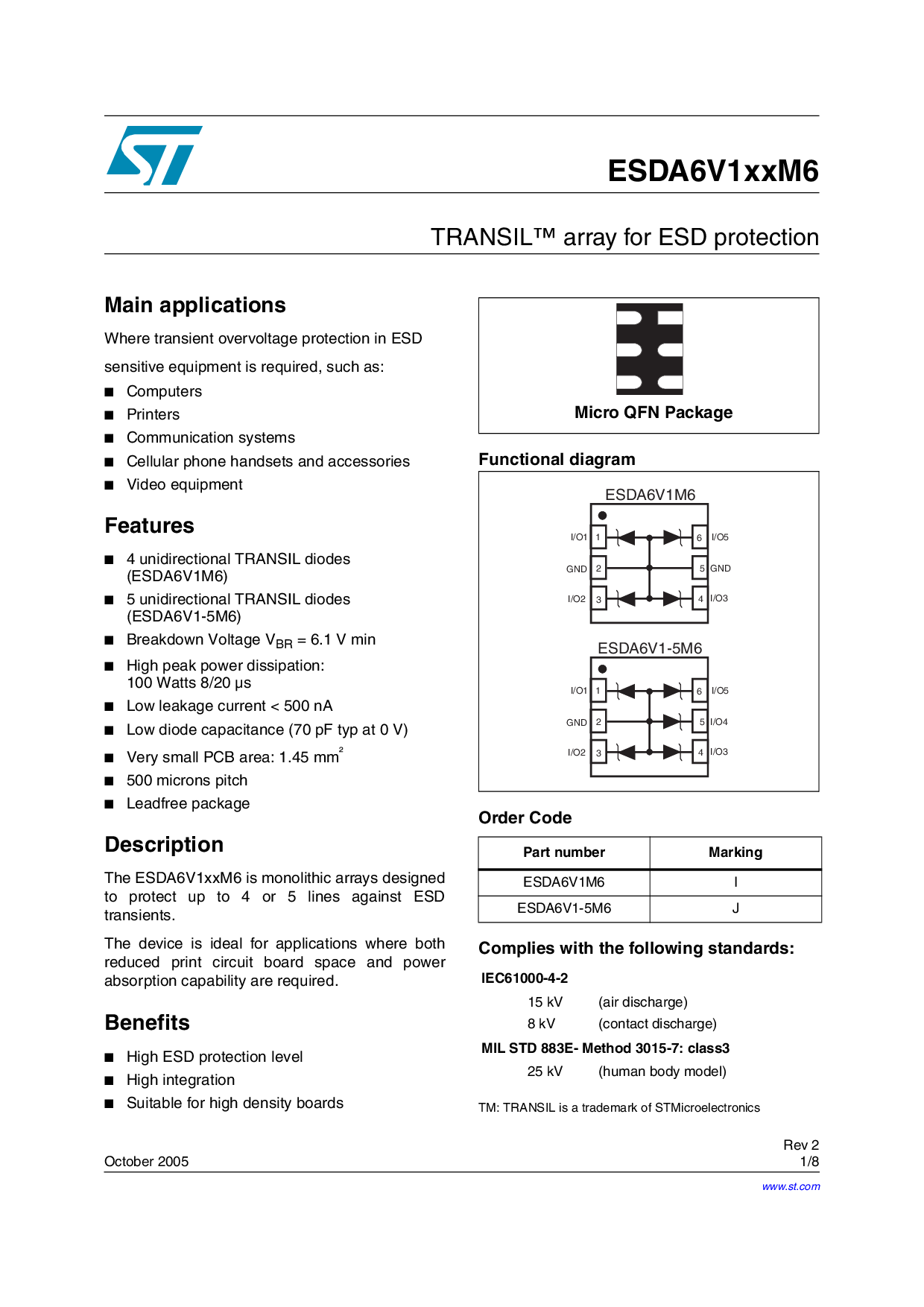

rev 2
october 2005 1/8
8
ESDA6V1xxM6
transil™ 阵列 用于 esd 保护
主 应用程序
在哪里 瞬态 过电压 保护 入点 esd
敏感 设备 是 必填项, 这样的 作为:
■
计算机
■
打印机
■
通信 系统
■
细胞 电话 手持设备 和 附件
■
视频 设备
特点
■
4 单向 transil 二极管
(esda6v1m6)
■
5 单向 transil 二极管
(esda6v1-5m6)
■
击穿 电压 v
br
= 6.1 v 最小
■
高 峰值 电源 耗散:
100 瓦特 8/20 µs
■
低 泄漏 电流 &指示灯; 500 不适用
■
低 二极管 电容 (70 pf 典型值 在 0 v)
■
很 小 pcb 面积: 1.45 mm
²
■
500 microns 变桨
■
leadfree 包装
描述
这 esda6v1xxm6 是 单片 阵列 设计
至 保护 向上 至 4 或 5 线条 反对 esd
瞬变.
这 设备 是 理想 用于 应用程序 在哪里 两者都有
减少 打印 电路 板 空间 和 电源
absor消费 能力 是 必填项.
好处
■
高 esd 保护 水平
■
高 集成
■
适合 用于 高 密度 板
功能 图表
订单 代码
符合 与 这 以下内容 标准:
tm: transil 是 一个 商标 的 意法半导体
part 号码 标记
ESDA6V1M6 我
esda6v1-5m6 j
iec61000-4-2
15 kv (空气 放电)
8 kv (联系人 放电)
密耳 标准 883e- 方法 3015-7: class3
25 kv (人类 车身 型号)
微型 qfn 包装
我/o1
我/o1
6
6
4
4
我/o5
我/o5
我/o3
我/o3
5
5
地
地
3
3
2
2
1
1
我/o2
我/o2
地
我/o4
ESDA6V1M6
esda6v1-5m6
www.st.com
