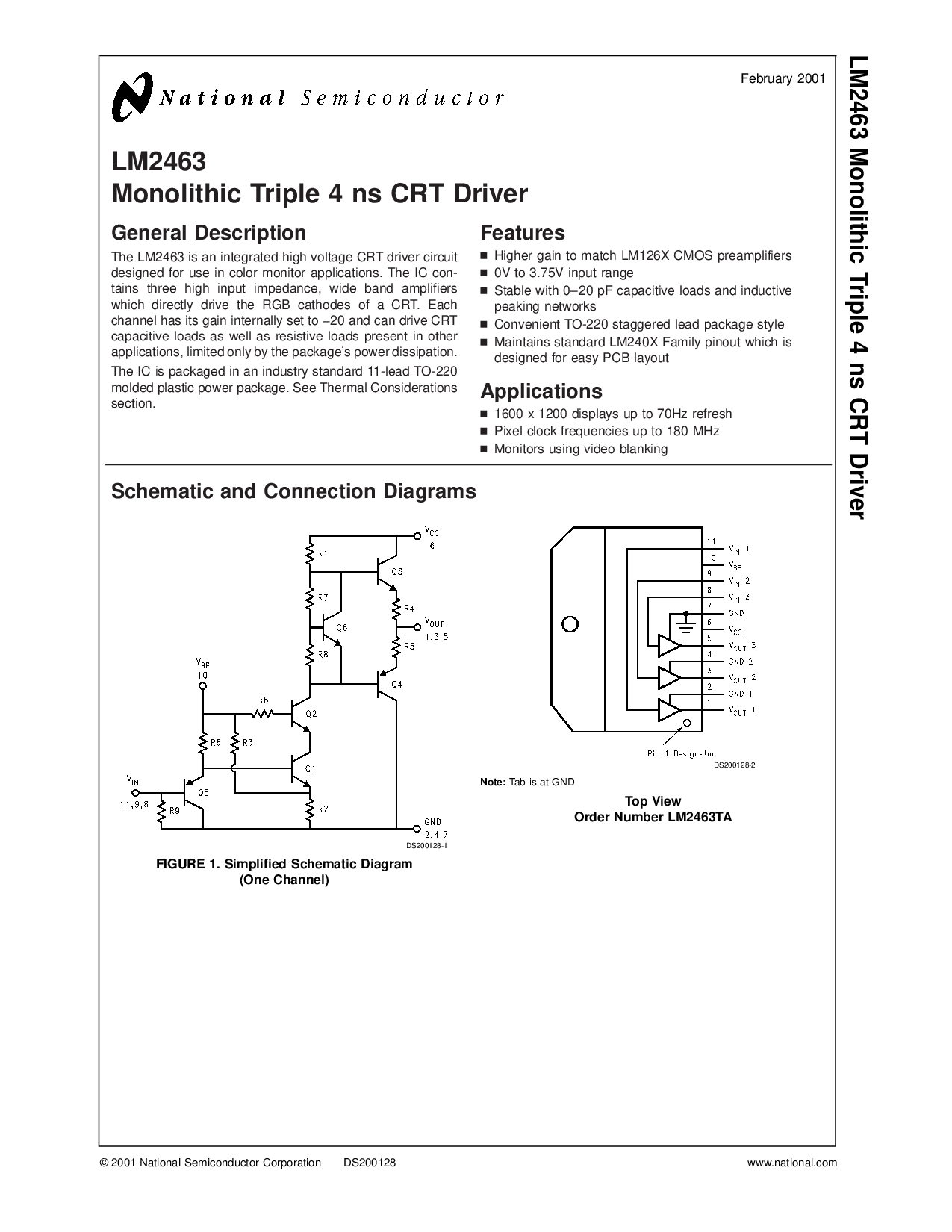

LM2463
单片 三倍 4 ns CRT 驾驶员
概述 描述
这 LM2463 是 一个 综合 高 电压 CRT 驾驶员 电路
设计 用于 使用 入点 颜色 显示器 应用程序. 这 集成电路 con-
tains 三个 高 输入 阻抗, 宽 乐队 放大器
哪个 直接 驱动器 这 rgb 阴极 的 一个 crt. 每个
频道 有 其 增益 内部 设置 至 −20 和 可以 驱动器 CRT
电容式 荷载 作为 井 作为 电阻 荷载 目前 入点 其他
应用程序, 有限 仅 由 这 package’s 电源 耗散.
这 集成电路 是 已打包 入点 一个 行业 标准 11-铅 至-220
模制 塑料 电源 包装. 请参见 热 注意事项
截面.
特点
n
较高 增益 至 匹配 LM126X CMOS 前置放大器
n
0V 至 3.75v 输入 范围
n
稳定 与 0–20 pf 电容式 荷载 和 归纳
峰值 网络
n
方便 至-220 交错 铅 包装 风格
n
维护 标准 LM240X 家庭 引出线 哪个 是
设计 用于 容易 pcb 布局
应用程序
n
1600 x 1200 显示器 向上 至 70Hz 刷新
n
像素 时钟 频率 向上 至 180 MHz
n
显示器 使用 视频 下料
原理图 和 连接 图表
ds200128-1
图 1. 简化 原理图 图表
(一个 频道)
ds200128-2
备注:
TabisatGND
顶部 查看
订单 号码 LM2463TA
二月 2001
LM2463 单片 三倍 4 ns CRT 驾驶员
© 2001 国家 半导体 公司 DS200128 www.国家.com
