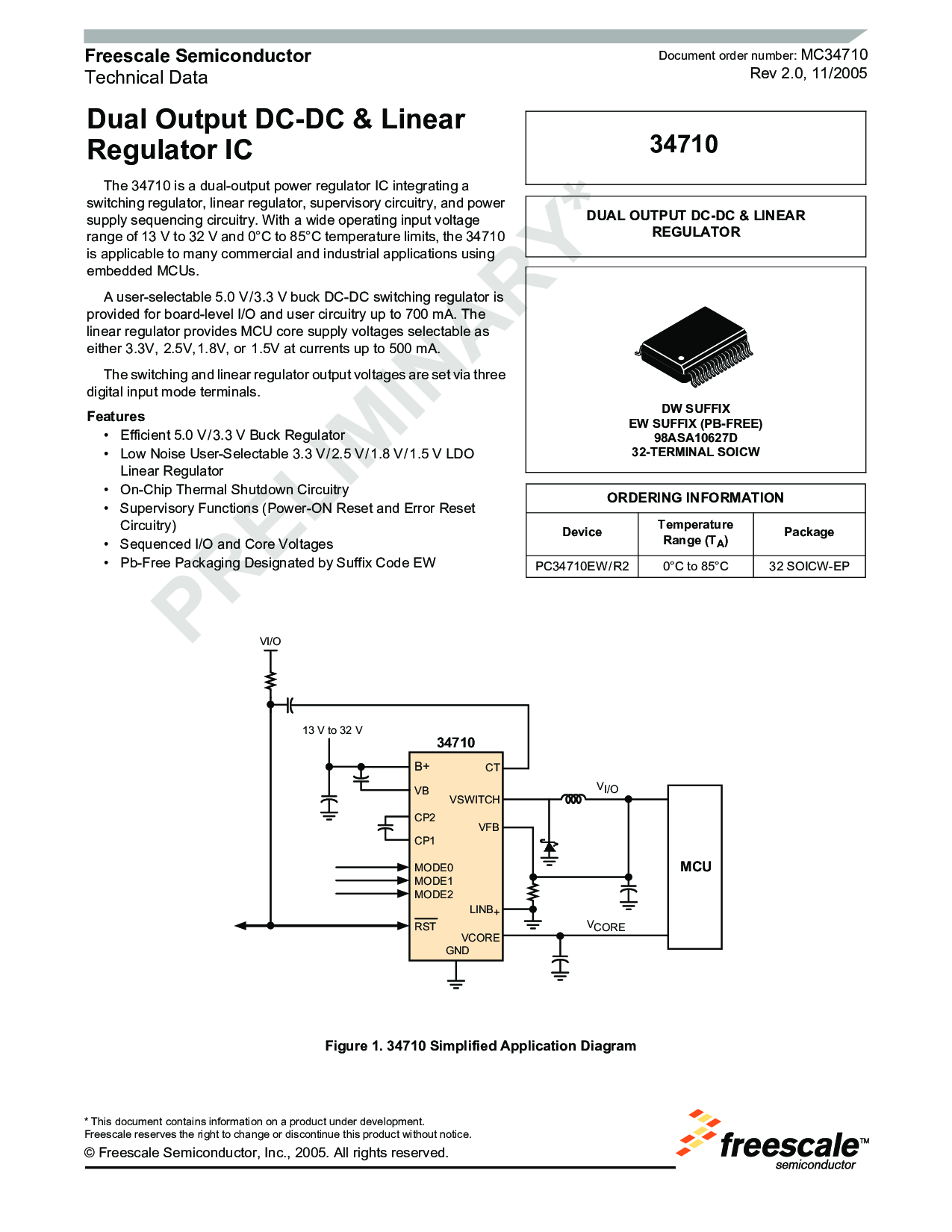

文件 订单 号码:
MC34710
rev 2.0, 11/2005
飞思卡尔 半导体
技术类 数据
© 飞思卡尔 半导体, 入点c., 2005. 全部 权利 保留.
* 这个 文件 包含 信息 开启 一个 产品 下 发展.
飞思卡尔 储备金 这 右侧 至 变更或 停止 这个 产品 无 通知.
双 输出 直流-直流 &放大器; 线性
调节器 集成电路
这 34710 是 一个 双输出 电源 调节器 集成电路 集成 一个
开关 调节器, 线性 调节器, 监督 电路, 和 电源
供应 测序 电路. 与一个 宽 操作 输入 电压
范围 的 13 v 至 32 v 和 0°c 至 85°c 温度 限制, 这 34710
是 适用 至 许多 商业 和 工业 应用程序 使用
嵌入式 mcus.
一个 用户可选择 5.0 v / 3.3 v 降压 直流-直流 开关 调节器 是
提供 用于 板级 我/o 和 用户 电路 向上 至 700 ma. 这
线性 调节器 提供 mcu 核心 供应 电压 可选择 作为
要么 3.3v, 2.5v, 1.8v, 或 1.5v 在 电流 向上 至 500 ma.
这 开关 和 线性 调节器 输出 电压 是 设置 通过 三个
数字 输入 模式 接线端子.
特点
• 高效 5.0 v / 3.3 v 降压 调节器
• 低 噪声 用户可选择 3.3 v / 2.5 v / 1.8 v / 1.5 v LDO
线性 调节器
• 片上 热 停机 电路
• 监督 功能 (电源-开启 重置 和 错误 重置
电路)
• 测序 我/o 和 核心 电压
• 铅-免费 包装 指定 由 后缀 代码 ew
图 1. 34710 简化 应用程序 图表
双 输出 直流-直流 &放大器; 线性
调节器
dw 后缀
ew 后缀 (铅-免费)
98ASA10627D
32-终端 soicw
34710
订购 信息
设备
温度
范围 (t
一个
)
包装
pc34710ew / r2 0°c 至 85°c 32 soicw-ep
mcu
34710
VSWITCH
VFB
LINB
+
VCORE
vb
rst
地
CP1
MODE0
MODE1
MODE2
CP2
B+
13 v 至 32 v
v
我/o
v
核心
ct
六/o
