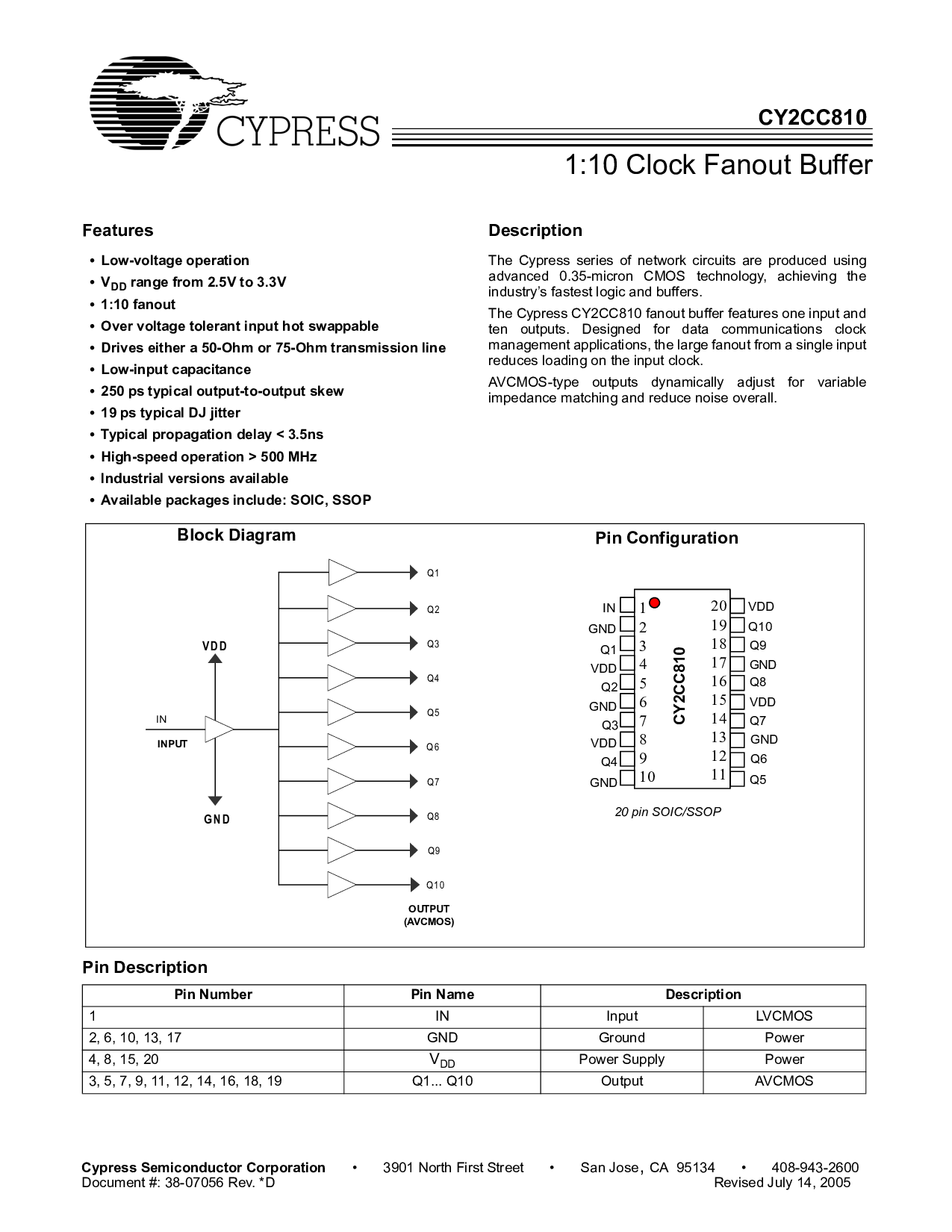

1:10 时钟 扇出 布菲右
CY2CC810
柏树 半导体 公司
• 3901 北 第一 街道 • San Jose
,
ca 95134 • 408-943-2600
文件 #: 38-07056 rev. *d 修订 july 14, 2005
特点
• 低电压 操作
•V
dd
范围 从 2.5v 至 3.3v
• 1:10 扇出
• 结束 电压 宽容 输入 热 可交换
• 驱动器 要么 一个 50-欧姆 或 75-欧姆 变速器 线
• 低-输入 电容
• 250 ps 典型 output-至-输出 偏斜
• 19 ps 典型 dj 抖动
• 典型 传播 延迟 &指示灯; 3.5ns
• 高速 操作 > 500 mhz
• 工业 版本 可用
• 可用 软件包 包括: soic, ssop
描述
这 柏树 系列 的 网络 电路 是 生产 使用
高级 0.35-微米 cmos 技术, 实现 这
行业’s 最快 逻辑 和 缓冲区.
这 柏树 cy2cc810 扇出缓冲区 特点 一个 输入 和
十 产出. 设计 用于 数据 通信 时钟
管理 应用程序, 这 洛杉矶rge 扇出 从 一个 单独 输入
减少 正在加载 开启这 输入 时钟.
avcmos-类型 产出 动态 调整 用于 变量
阻抗 匹配 和 减少 噪声 总体.
管脚 描述
管脚 号码 管脚 姓名 描述
1 入点 输入 LVCMOS
2, 6, 10, 13, 17 地 接地 电源
4, 8, 15, 20
v
dd
电源 供应 电源
3, 5, 7, 9, 11, 12, 14, 16,18, 19 q1... q10 输出 AVCMOS
块 图表
管脚 配置
输出
(avcmos)
入点
Q1
Q5
Q7
Q6
Q4
Q3
Q2
Q8
Q9
Q10
地
VDD
输入
20
19
18
17
16
15
14
13
12
11
1
2
3
4
5
6
7
8
9
10
CY2CC810
20 管脚 soic/ssop
VDD
Q10
Q9
地
Q8
VDD
Q7
地
Q6
Q5
入点
地
Q1
VDD
Q2
地
Q3
VDD
Q4
地
