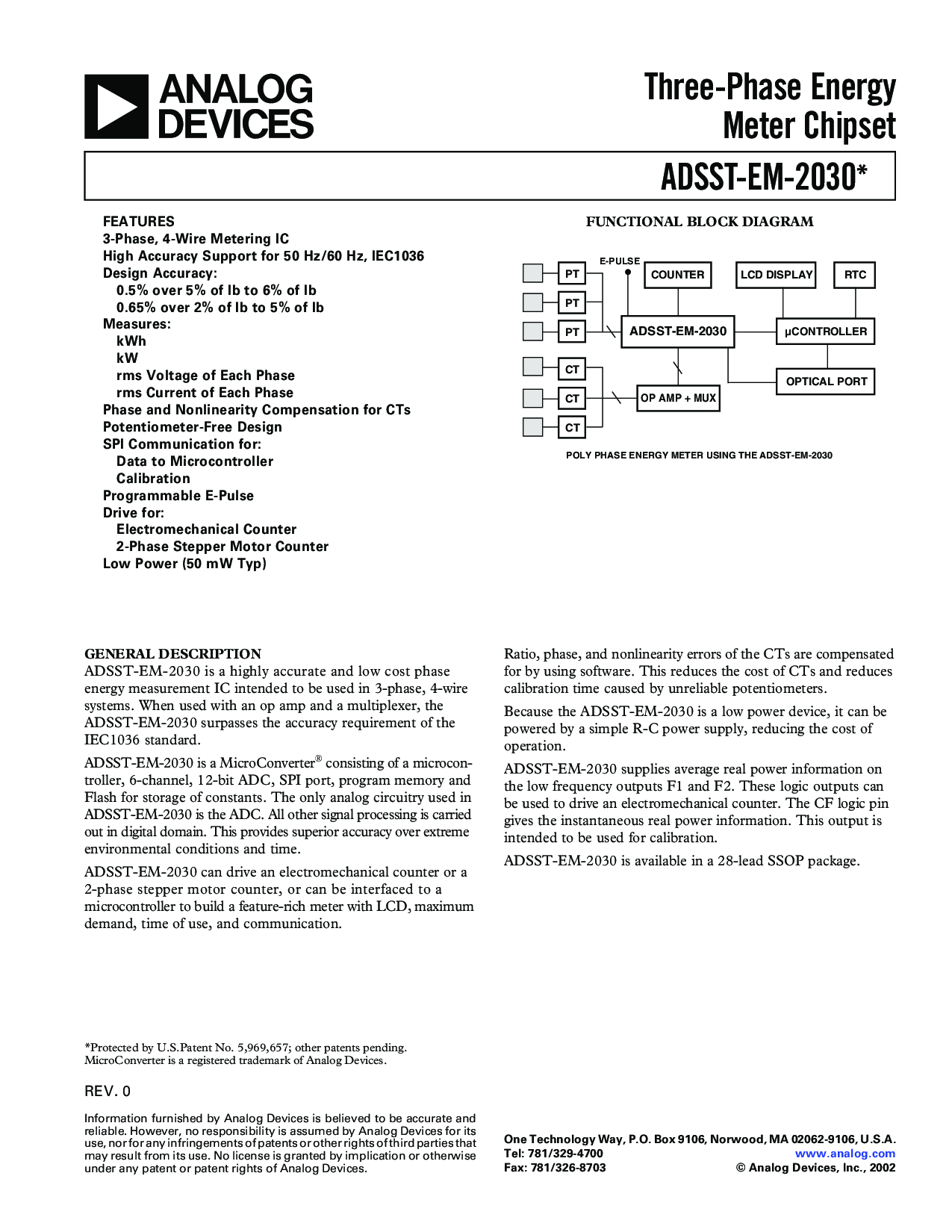

三相 能源
仪表 芯片组
adsst-em-2030
*
*
保护 由 u.s.专利 否. 5,969,657; 其他 专利 待定.
microconverter 是 一个 已注册 商标 的 模拟 设备.
功能 块 图表
e?-脉冲
adsst-em-2030
µCONTROLLER
光学 港口
op 放大器 + mux
计数器 lcd 显示 RTC
pt
pt
pt
ct
ct
ct
保利 相位 能源 仪表 使用 这 adsst-em-2030
特点
3-相位, 4-电线 计量 集成电路
高 准确度 支持 用于 50 赫兹/60 赫兹, iec1036
设计 准确度:
0.5% 结束 5% 的 ib 至 6% 的 ib
0.65% 结束 2% 的 ib 至 5% 的 ib
措施:
kWh
kW
rms 电压 的 每个 相位
rms 电流 的 每个 相位
相位 和 非线性 补偿 用于 cts
电位计-免费 设计
spi 通信 用于:
数据 至 微控制器
校准
可编程 e?-脉冲
驱动器 用于:
机电 计数器
2-相位 stepper 电机 计数器
低 电源 (50 mw 典型值)
概述 描述
一个dsst-em-2030 是 一个 高度 准确 和 低 成本 相位
en能源 测量 集成电路 预期 至 是 已使用 入点 3-相位, 4-电线
系统. 当 已使用 与 一个 op 放大器 和 一个 多路复用器, 这
adsst-em-2030 超越 这 准确度 要求 的 这
iec1036 标准.
adsst-em-2030 是 一个 microconverter
®
由 的 一个 microcon-
troller, 6-频道, 12-有点 adc, spi port, 程序 记忆 和
闪光灯 用于 存储 的 常量. 这 仅 模拟 电路 已使用 入点
adsst-em-2030 是 这 adc. 全部 其他 信号 加工 是 携带
出点 入点 数字 域. 这个 提供 上级 准确度 结束 极端
环境 条件 和 时间.
adsst-em-2030 可以 驱动器 一个 机电 计数器 或 一个
2-相位 stepper 电机 计数器, 或 可以 是 接口 至 一个
microcontroller 至 构建 一个 功能-富有 仪表 与 lcd, 最大值
需求, 时间 的 使用, 和 通信.
比率, 相位, 和 非线性 错误 的 这 cts 是 已补偿
用于 由 使用 软件. 这个 减少 这 成本 的 cts 和 减少
校准 时间 导致 由 不可靠 电位计.
因为 这 adsst-em-2030 是 一个 低 电源 设备, 它 可以 是
通电 由 一个 简单 右-c 电源 供应, 减少 这 成本 的
操作.
adsst-em-2030 供应品 平均值 真实 电源 信息 开启
这 低 频率 产出 f1 和 f2. 这些 逻辑 产出 可以
是 已使用 至 驱动器 一个 机电 计数器. 这 cf 逻辑 管脚
给出 这 瞬时 真实 电源 信息. 这个 输出 是
预期 至 是 已使用 用于 校准.
adsst-em-2030 是 可用 入点 一个 28-铅 ssop 包装.
