daughterboards 和 模块
6-22
导言
adam-4521 是 一个 智能 rs-422/485 至 rs-232 变频器
具体而言 设计 至 连接 rs-422/485 设备 至 一个 rs-232
网络. rs-232 是 这 大多数 普通 变速器 标准.
虽然 广泛 可用 开启 大多数 计算机 系统, 测量
设备, plcs, 和 工业 设备, 其 变速器 速度,
通信 距离, 和 尤其是 联网 能力 是
有限 到期 至 不平衡 变速器. 这 adam-4521
可寻址 变频器 解决方案 这个 问题 和 让我们 你 很容易 构建
向上 一个 rs-485 网络 与 你的 rs-232 设备 由 分配 每个
一个 一个 地址 用于 更容易 通信.
内置 intelligence
adam-4521 是 配备 与 一个 内置 微处理器, 哪个 用途
两个 uarts 和 自动 流程 数据 之前 正在传输 它
至 这 rs-232 设备. 这个 允许 adam-4521 至 手柄 不同的
波特 费率 之间 rs-232 设备 和 这 rs-485 网络. 这
微处理器 也 验证 是否 这 数据 是 已传输 与 这
适当的 地址, 哪个 启用 每个 rs-232 设备 开启 这
rs-485 网络 至 沟通 与 你的 pc 结束 长 距离.
rs-485 网络 与 自动 数据 流量 控制
这 rs-485 标准 支架 半双工 通信, 含义
一个 单独 对 的 电线 是 已使用 至 两者都有 发送 和 接收 数据.
握手 信号 这样的 作为 rts (请求 至 发送) 是 正常情况下
已使用 至 控制 这 方向 的 这 数据 流量, 但是 一个 特殊 我/o 电路
入点 这 adam-4521 自动 感官 这 方向 的 这 数据 流量
和 开关 这 变速器 方向. 否 握手 信号 是
必要的.
规格
•
变速器 速度 (bps):
300, 600, 1200, 2400, 4800, 9600,
19.2 k, 38.4 k, 57.6 k, 115.2 k (software configurable)
•
电源 要求:
不受管制 +10 至 +30 v
直流
模块 是
保护 从 电源 reversals
系统 配置

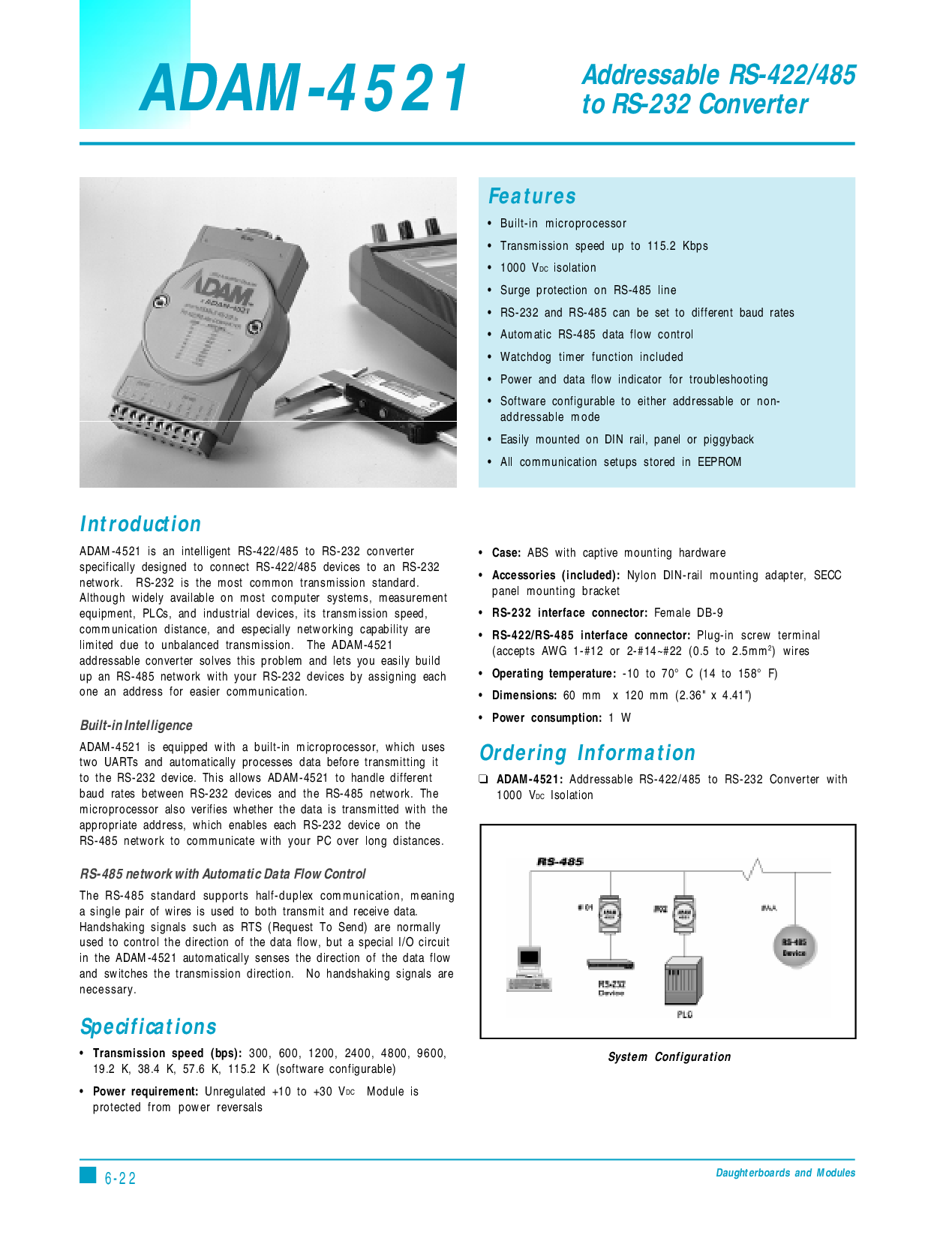

adam-4521
可寻址 rs-422/485
至 rs-232 变频器
特点
• 内置 微处理器
• 变速器 速度 向上 至 115.2 kbps
• 1000 v
直流
隔离
• 浪涌 保护 开启 rs-485 线
• rs-232 和 rs-485 可以 是 设置 至 不同的 波特 费率
• 自动 rs-485 数据 流量 控制
• 看门狗 计时器 功能 包括
• 电源 和 数据 流量 指示器 用于 故障排除
• 软件 可配置 至 要么 可寻址 或 非-
可寻址 模式
• 很容易 已安装 开启 din 轨道, 面板 或 piggyback
• 全部 通信 设置 已存储 入点 可擦可编程只读存储器
•
案例:
abs 与 captive 安装 硬件
•
附件 (包括):
nylon din-轨道 安装 适配器, secc
面板 安装 支架
•
rs-232 接口 连接器:
女 db-9
•
rs-422/rs-485 接口 连接器:
插件 螺钉 终端
(接受 awg 1-#12 或 2-#14~#22 (0.5 至 2.5mm
2
) 电线
•
操作 温度:
-10 至 70° c (14 至 158° f)
•
尺寸:
60 mm x 120 mm (2.36" x 4.41")
•
电源 消费:
1 w
订购 信息
❑
adam-4521:
可寻址 rs-422/485 至 rs-232 变频器 与
1000 v
直流
隔离
