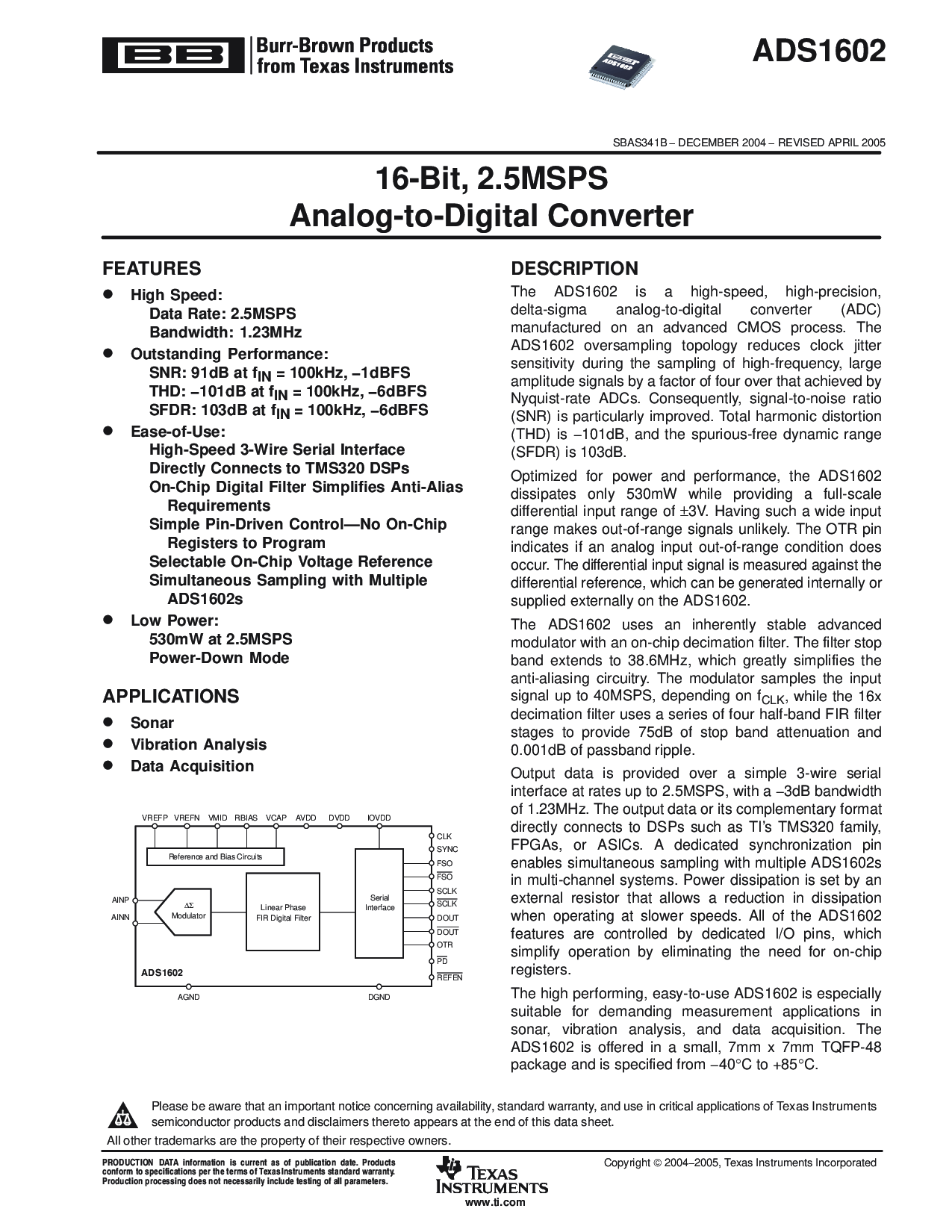

特点
高 速度:
数据 费率: 2.5msps
带宽: 1.23mhz
未结清 业绩:
snr: 91db 在 f
入点
= 100khz, −1dbfs
thd: −101db 在 f
入点
= 100khz, −6dbfs
sfdr: 103db 在 f
入点
= 100khz, −6dbfs
轻松-的-使用:
高速 3-电线 串行 接口
直接 连接 至 tms320 dsps
片上 数字 过滤器 简化了 反别名
要求
简单 管脚-驱动 control—no 片上
寄存器 至 程序
可选择 片上 电压 参考
同时 取样 与 多个
ADS1602s
低 电源:
530mw 在 2.5msps
掉电 模式
应用程序
声纳
振动 分析
数据 收购
FSO
参考 和 偏差 电路
串行
接口线性 相位
FIR 数字 过滤器
∆Σ
调制器
VREFP VREFN RBIASVMID VCAP AVDD DVDD IOVDD
DGNDAGND
AINP
AINN
FSO
SCLK
dout
SCLK
同步
clk
dout
OTR
pd
REFEN
ADS1602
描述
这 ads1602 是 一个 高-速度, 高-精度,
三角洲-西格玛 模数转换 变频器 (adc)
已制造 开启 一个 高级 cmos 流程. 这
ads1602 过采样 拓扑 减少 时钟 抖动
灵敏度 期间 这 取样 的 高-频率, 大型
振幅信号 由 一个 因素 的 四 结束 那 已实现 由
nyquist-费率 adcs. 因此, 信噪比 比率
(snr) 是 特别是 改进. 合计 谐波 失真
(thd) 是 −101db, 和 这 无杂散 动态 范围
(sfdr) 是 103db.
优化 用于 电源 和 业绩, 这 ads1602
消散 仅 530mw 同时 提供 一个 满量程
差速器 输入 范围 的
±
3v. 拥有 这样的 一个 宽 输入
范围 使 超出范围 信号 不太可能. 这 otr 管脚
表示 如果 一个 模拟 输入 超出范围 条件 是否
发生. 这 dif铁电位 输入 信号 是 已测量 反对 这
差速器 参考, 哪个 可以 是 已生成 内部 或
提供的 外部 开启 这 ads1602.
这 ads1602 用途 一个 固有地 稳定 高级
调制器 与 一个 片上 抽取过滤器. 这 过滤器 停止
乐队 扩展 至 38.6mhz, 哪个 很大 简化了 这
抗锯齿 电路. 这 调制器 样品 这 输入
信号 向上 至 40msps, 取决于 开启 f
clk
, 同时 这 16x
抽取 过滤器 用途 一个 系列 的 四 一半-乐队 fir 过滤器
阶段 至 提供 75db 的 停止 乐队 衰减 和
0.001db 的 通带 波纹.
输出 数据 是 提供 结束 一个 简单 3-电线 串行
接口 在 费率 向上 至 2.5msps, 与 一个 −3db 带宽
的 1.23mhz. 这 输出 数据 或 其 互补 格式
直接 连接 至 dsps 这样的 作为 ti’s tms320 家庭,
fpgas, 或 asics. 一个 专用 同步 管脚
启用 同时 取样 与 多个 ads1602s
入点 多通道 系统. 电源 耗散 是 设置 由 一个
外部 电阻 那 允许 一个 减少 入点 耗散
当 操作 在 较慢 速度. 全部 的 这 ads1602
特点 是 受控 由 专用 我/o 针脚, 哪个
简化 操作 由 消除 这 需要 用于 片上
寄存器.
这 高 表演, 易于使用 ads1602 是 尤其是
适合 用于 要求苛刻 测量 应用程序 入点
声纳, 振动 分析, 和 数据 收购. 这
ads1602 是 提供 入点 一个 小, 7mm x 7mm tqfp-48
包装 和 是 指定 从 −40
°
c 至 +85
°
c.
全部 其他 商标 是 这 财产 的 他们的 各自 业主.
ADS1602
SBAS341B− 12月 2004 − 修订 april 2005
16-有点, 2.5msps
模数转换 变频器
www.ti.com
版权
2004−2005, texas 仪器仪表 股份公司
请 是 意识到 那 一个 重要 通知 关于 可用性, 标准 保修, 和 使用 入点 关键 应用程序 的 texas 仪器仪表
半导体 产品 和 免责声明 对此 出现 在 这 结束 的 这个 数据 工作表.
