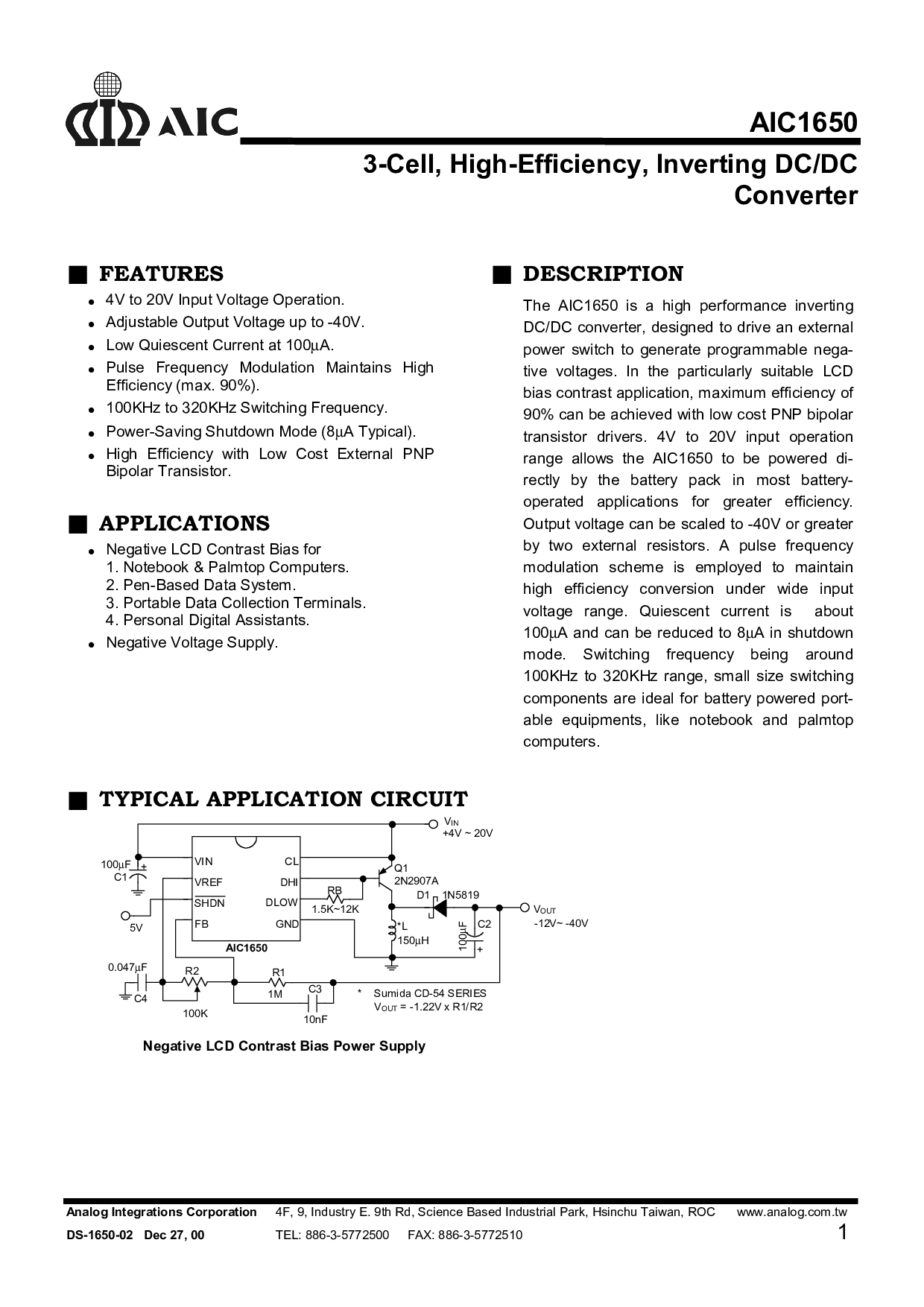

AIC1650
3-细胞, 高-效率, 反转 直流/直流
变频器
模拟 integrations 公司
4f, 9, 行业 e?. 9th rd, science 基于 工业 park, hsinchu taiwan, roc www.模拟.com.tw
ds-1650-02 12月 27, 00
电话: 886-3-5772500 传真: 886-3-5772510
1
特点
4v 至 20v 输入 电压 操作.
可调 输出 电压 向上 至 -40v.
低 静态 电流 在 100
µ
一个.
脉冲 频率 调制 维护 高
效率 (最大值. 90%).
100khz 至 320khz 开关 频率.
省电 停机 模式 (8
µ
一个 典型).
高 效率 与 低 成本 外部 pnp
双极性 晶体管.
应用程序
负 lcd 对比度 偏差 用于
1. 笔记本 &放大器; 掌上 计算机.
2. 钢笔-基于 数据 系统.
3. 便携式 数据 收藏 接线端子.
4. 个人 数字 助理.
负 电压 供应.
描述
这 aic1650 是 一个 高 业绩 反转
直流/直流 变频器, 设计 至 驱动器 一个 外部
电源 开关 至 生成 可编程 内加-
活动 电压. 入点 这 特别是 适合 lcd
偏差 对比度 应用程序, 最大值 效率 的
90% 可以 是 已实现 与 低 成本 pnp 双极性
晶体管 驱动程序. 4v 至 20v 输入 操作
范围 允许 这 aic1650 至 是 通电 di-
直接 由 这 蓄电池 空调组件 入点 大多数 蓄电池-
操作 应用程序 用于 更大 效率.
输出 电压 可以 是 缩放 至 -40v 或 更大
由 两个 外部 电阻. 一个 脉冲 频率
调制 方案 是 就业 至 维护
高 效率 换算 下 宽 输入
电压 范围. 静态 电流 是 关于
100
µ
一个 和 可以 是 减少 至 8
µ
一个 入点 停机
模式. 开关 频率 正在 周围
100khz 至 320khz 范围, 小 尺寸 开关
组件 是 理想 用于 蓄电池 通电 港口-
能 设备, 喜欢 笔记本 和 掌上
计算机.
典型 应用程序 电路
D1 1N5819
AIC1650
cl
DHI
DLOW
fb 地
SHDN
VIN
VREF
C3
10nF
C4
0.047
µ
f
*L
150
µ
h
Q1
2N2907A
RB
1.5k~12k
R1
1M
C2
C1
v
入点
+4v ~ 20v
v
出点
-12v~ -40v
5V
100
µ
f
* sumida 光盘-54 系列
v
出点
= -1.22v x r1/r2
100
µ
f
+
+
R2
100K
负 lcd 对比度 偏差 电源 供应
