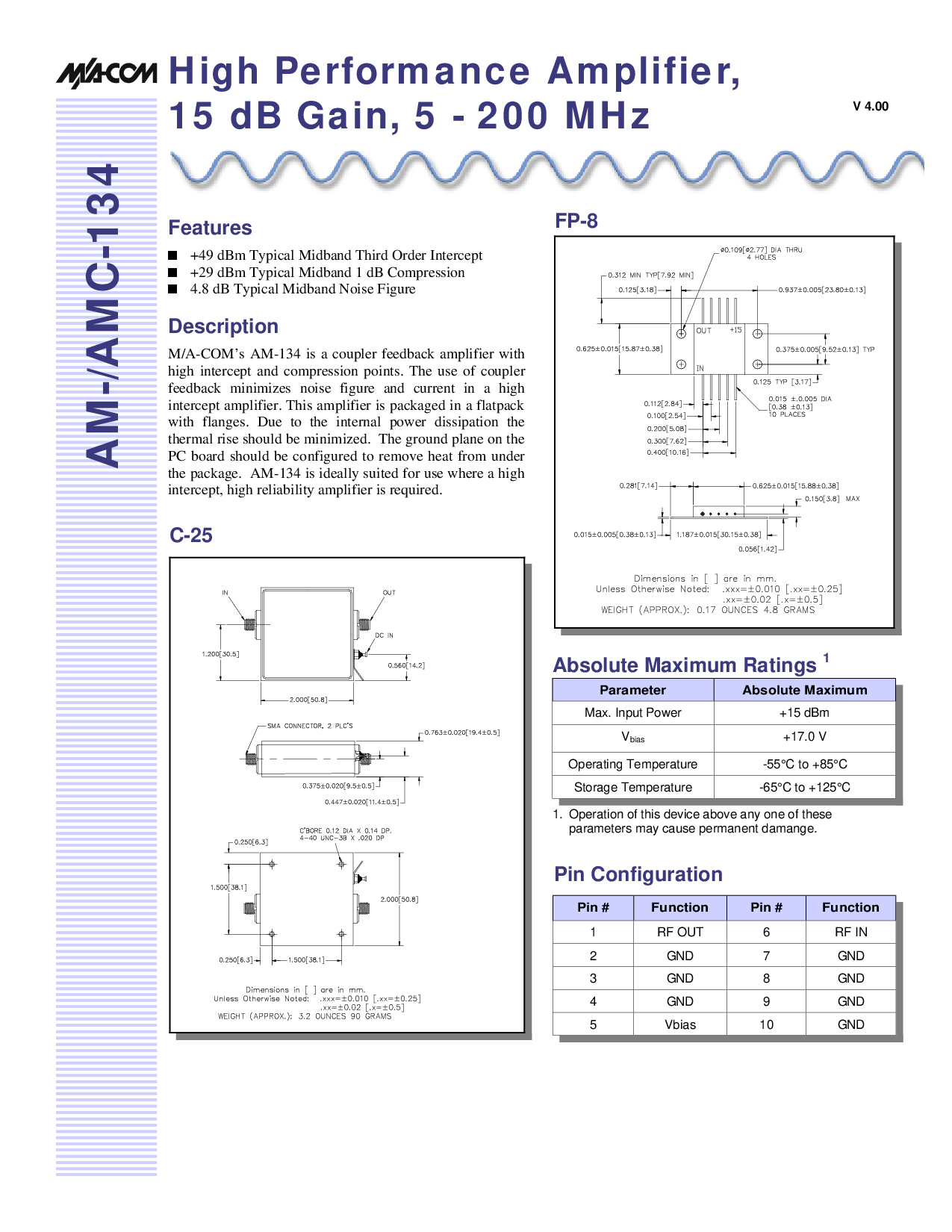

高Performance amplifier,
15 db 增益, 5-200 mhz
AM-/amc-134
FP-8
v 4.00
C-25
绝对 最大 比率
1
参数 绝对 最大
最大值 输入 电源 +15dBm
V
偏差
+17.0V
运行 温度 -55°c 至 +85°c
存储 温度 -65°c 至 +125°c
1. 运作 的 这个 设备 在之上 任何 一个 的 这些
参数 将 导致 永久的 damange.
P在配置
管脚 # 函数 管脚 # 函数
1 rf 输出 6 rf 在
2 地 7 地
3 地 8 地
4 地 9 地
5 Vbias 10 地
特性
n
+49 dbm 典型 midband 第三 顺序 intercept
n
+29 dbm 典型 midband 1 db 压缩
n
4.8 db 典型 midband 噪音 figure
描述
m/一个-com’s am-134 是 一个 coupler 反馈 放大器 和
高 intercept 和 压缩 点. 这 使用 的 coupler
反馈 降低 噪音 图示 和 电流 在 一个 高
intercept 放大器. 这个 放大器 是 packaged 在 一个 flatpack
和 flanges. 预定的 至 这 内部的 电源 消耗 这
热的 上升 应当 是 使减少到最低限度. 这 地面 平面 在 这
pc 板 应当 是 configured 至 除去 热温 从 下面
这 包装. am-134 是 ideally suited 为 使用 在哪里 一个 高
intercept, 高 可靠性 放大器fier 是 必需的.
