1
规格 主题 至 变更 无 通知. 4/03a

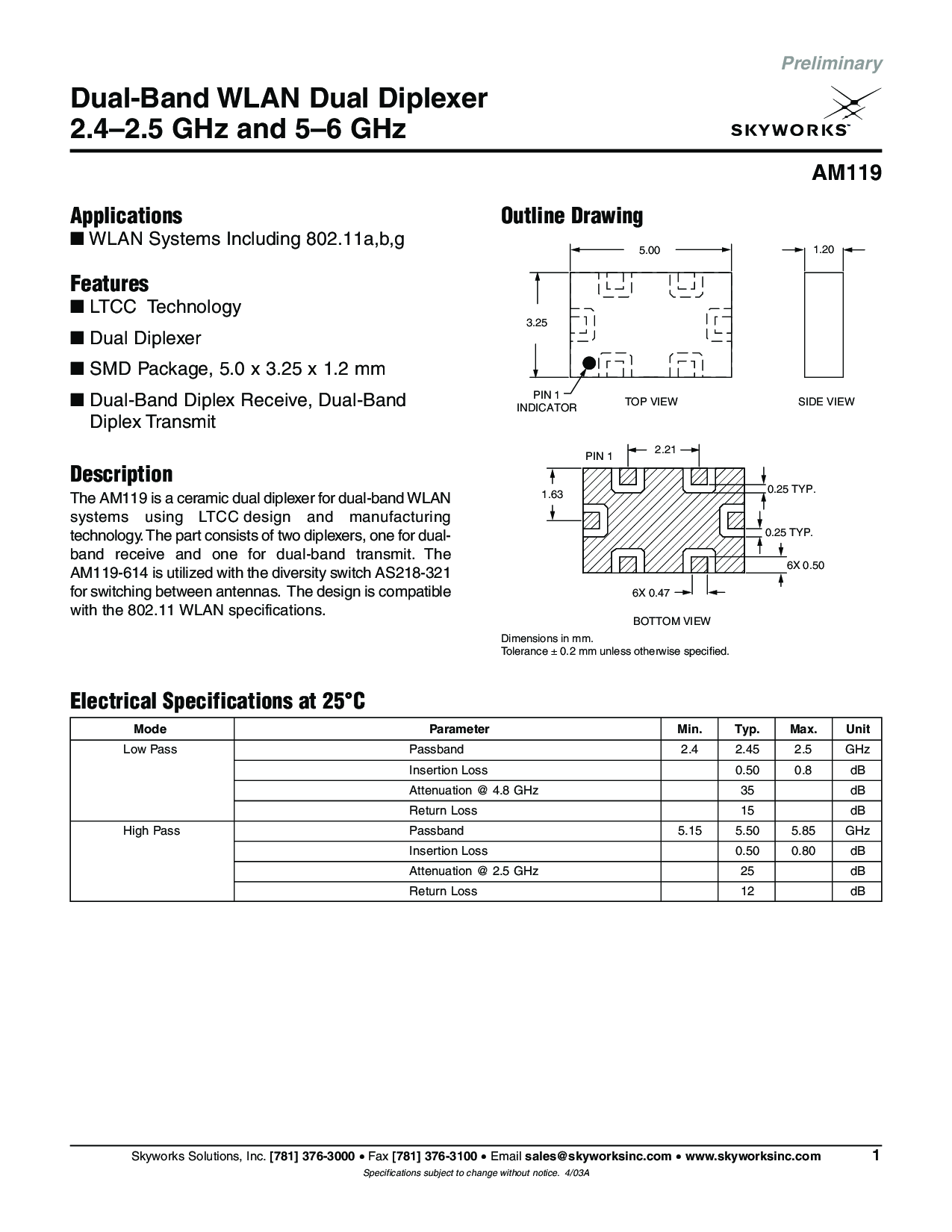

双频带 wlan 双 双工器
2.4–2.5 ghz 和 5–6 ghz
特点
■
ltcc 技术
■
双 双工器
■
smd 包装, 5.0 x 3.25 x 1.2 mm
■
双频带 diplex 接收, 双频带
diplex 发送
应用程序
■
wlan 系统 包括 802.11a,b,g
大纲 图纸
AM119
描述
这 am119 是 一个 陶瓷 双 双工器 用于 双频带 wlan
系统 使用 ltcc 设计 和 制造业
技术. 这 零件 由 的 两个 diplexers, 一个 用于 双-
乐队 接收 和 一个 用于 双频带 发送. 这
am119-614 是 已利用 与 这 多样性 开关 as218-321
用于 开关 之间 天线. 这 设计 是 兼容
与 这 802.11 wlan 规格.
管脚 1
指示器
管脚 1
顶部 查看
底部 查看
侧面 查看
3.25
5.00
1.20
1.63
6x 0.47
2.21
0.25 典型值
0.25 典型值
6x 0.50
初步
模式 参数 最小值 典型值 最大值 单位
低 通过 通带 2.4 2.45 2.5 GHz
插入 损失 0.50 0.8 db
衰减 @ 4.8 ghz 35 db
返回 损失 15 db
高 通过 通带 5.15 5.50 5.85 GHz
插入 损失 0.50 0.80 db
衰减 @ 2.5 ghz 25 db
返回 损失 12 db
电气 规格 在 25°c
尺寸 入点 mm.
公差 ± 0.2 mm 除非 否则 指定.
