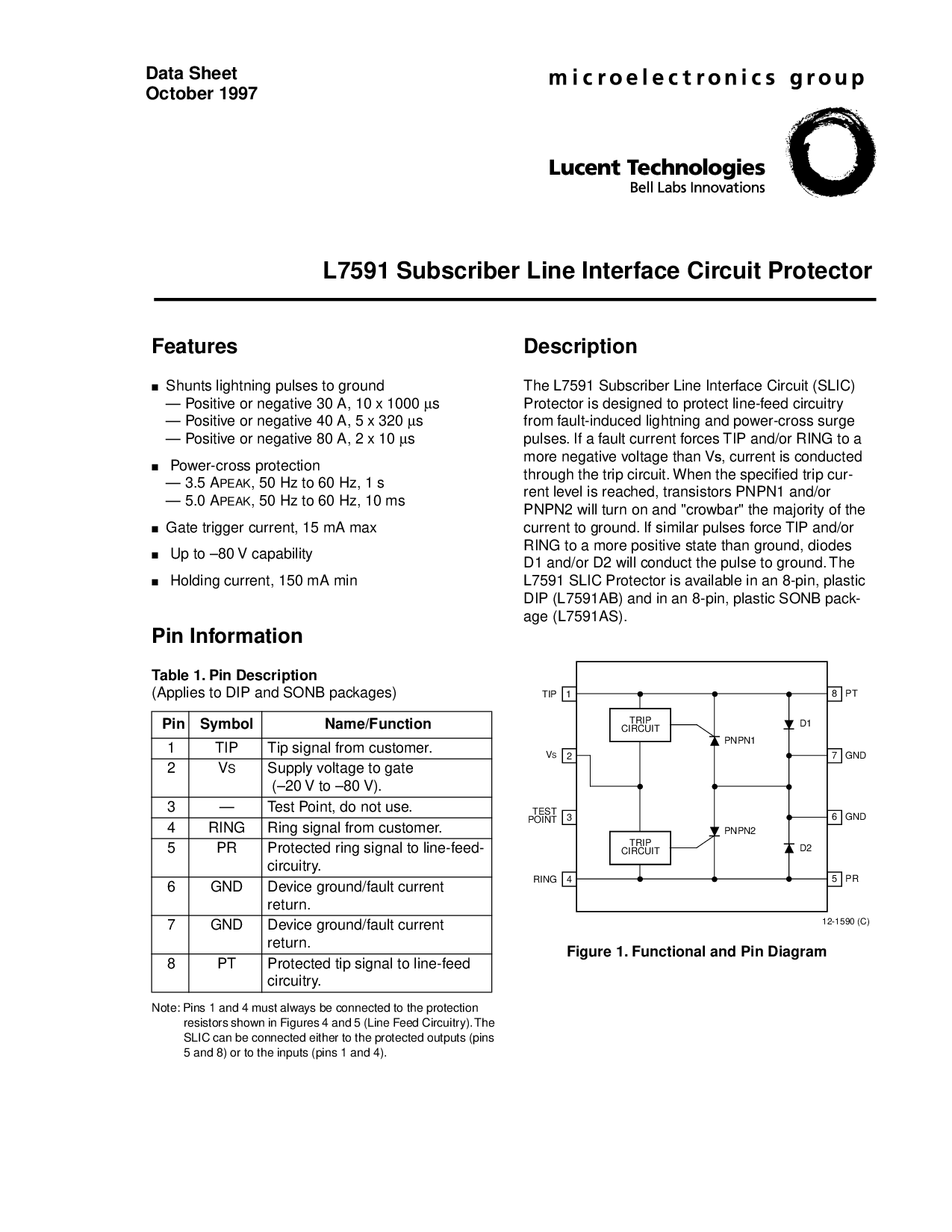

数据 工作表
october 1997
l7591 订户 线 接口 电路 保护器
特点
■
分流 闪电 脉冲 至 接地
— 正 或 负 30 一个, 10 x 1000
µ
s
— 正 或 负 40 一个, 5 x 320
µ
s
— 正 或 负 80 一个, 2 x 10
µ
s
■
电源-十字形 保护
— 3.5 一个
峰值
, 50 赫兹 至 60 赫兹, 1 s
— 5.0 一个
峰值
, 50 赫兹 至 60 赫兹, 10 ms
■
闸门 触发器 电流, 15 ma 最大值
■
向上 至 –80 v 能力
■
持有 电流, 150 ma 最小
管脚 信息
表 1. 管脚 描述
(适用 至 倾角 和 sonb 软件包)
备注: 针脚 1 和 4 必须 总是 是 已连接 至 这 保护
电阻 显示 入点 数字 4 和 5 (线 饲料 电路). 这
slic 可以 是 已连接 要么 至 这 保护 产出 (针脚
5 和 8) 或 至 这 输入 (针脚 1 和 4).
描述
这 l7591 订户 线 接口 电路 (slic)
保护器 是 设计 至 保护 线-饲料 电路
从 故障-诱导 闪电 和 电源-十字形 浪涌
脉冲. 如果 一个 故障 电流 力 小费 和/或 戒指 至 一个
更多 负 电压 比 v
s
, 电流 是 进行
通过 这 跳闸 电路. 当 这 specified 跳闸 cur-
租金 水平 是 已达到, 晶体管 pnpn1 和/或
pnpn2 将 转弯 开启 和 "撬棍" 这 多数 的 这
电流 至 接地. 如果 类似 脉冲 力 小费 和/或
戒指 至 一个 更多 正 州 比 接地, 二极管
d1 和/或 d2 将 行为 这 脉冲 至 接地. 这
l7591 slic 保护器 是 可用 入点 一个 8-管脚, 塑料
倾角 (l7591ab) 和 入点 一个 8-管脚, 塑料 sonb 空调组件-
年龄 (l7591as).
12-1590 (c)
图 1. 功能 和 管脚 图表
管脚 符号 姓名/功能
1 小费 小费 信号 从 客户.
2V
s
供应 电压 至 闸门
(–20 v 至 –80 v).
3 — 测试一下 点, 做 不 使用.
4 戒指 戒指 信号 从 客户.
5 公共关系 保护 戒指 信号 至 线-饲料-
电路.
6 地 设备 接地/故障 电流
返回.
7 地 设备 接地/故障 电流
返回.
8 pt 保护 小费 信号 至 线-饲料
电路.
1
2
3
4
8
7
6
5
小费
v
s
测试一下
点
戒指
pt
地
地
公共关系
PNPN1
PNPN2
D1
D2
跳闸
电路
跳闸
电路
