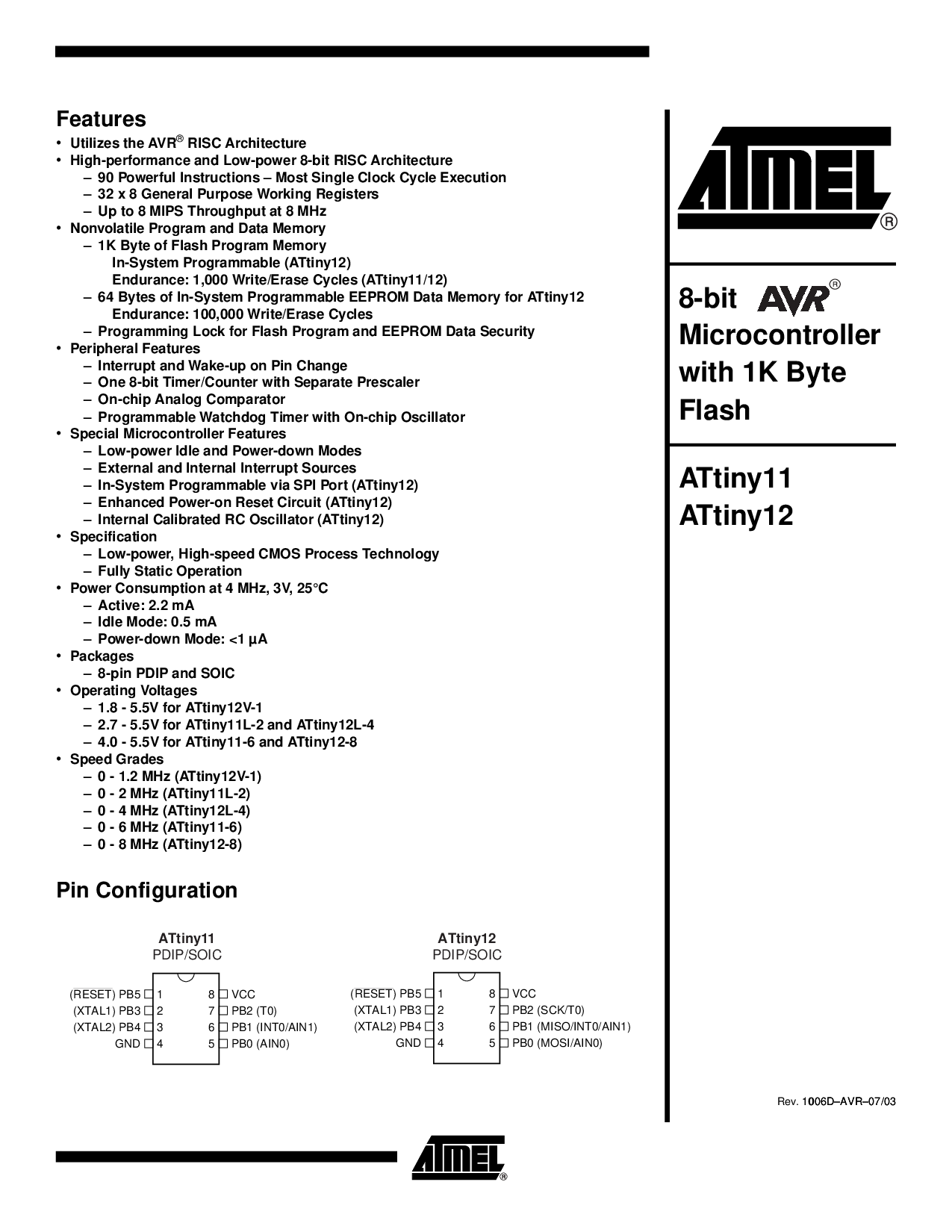

1006d–avr–07/03
特点
•
利用 这 avr
®
risc 体系结构
•
高性能 和 低功耗 8-有点 risc 体系结构
– 90 强大的 说明 – 大多数 单独 时钟 循环 执行
– 32 x 8 概述 目的 工作 寄存器
– 向上 至 8 mips 吞吐量 在 8 mhz
•
非挥发性 程序 和 数据 记忆
– 1k 字节 的 闪光灯 程序 记忆
在系统内 可编程 (attiny12)
耐力: 1,000 写/擦除 循环次数 (attiny11/12)
– 64 字节数 的 在系统内 可编程 可擦可编程只读存储器 数据 记忆 用于 attiny12
耐力: 100,000 写/擦除 循环次数
– 编程 锁 用于 闪光灯 程序 和 可擦可编程只读存储器 数据 安全
•
外围设备 特点
– 中断 和 唤醒 开启 管脚 变更
– 一个 8-有点 计时器/计数器 与 分开 预分频器
– 片上 模拟 比较器
– 可编程 看门狗 计时器 与 片上 振荡器
•
特殊 微控制器 特点
– 低功耗 慢车 和 掉电 模式
– 外部 和 内部 中断 来源
– 在系统内 可编程 通过 spi 港口 (attiny12)
– 增强型 通电 重置 电路 (attiny12)
– 内部 已校准 rc 振荡器 (attiny12)
•
规格
– 低-电源, 高速 cmos 流程 技术
– 完全 静态 操作
•
电源 消费 在 4 mhz, 3v, 25°c
– 活动: 2.2 ma
– 慢车 模式: 0.5 ma
– 掉电 模式: &指示灯;1 µa
•
软件包
– 8-管脚 pdip 和 soic
•
操作 电压
– 1.8 - 5.5v 用于 attiny12v-1
– 2.7 - 5.5v 用于 attiny11l-2 和 attiny12l-4
– 4.0 - 5.5v 用于 attiny11-6 和 attiny12-8
•
速度 等级
– 0 - 1.2 mhz (attiny12v-1)
– 0 - 2 mhz (attiny11l-2)
– 0 - 4 mhz (attiny12l-4)
– 0 - 6 mhz (attiny11-6)
– 0 - 8 mhz (attiny12-8)
管脚 配置
1
2
3
4
8
7
6
5
(重置) pb5
(xtal1) pb3
(xtal2) pb4
地
VCC
pb2 (t0)
pb1 (int0/ain1)
pb0 (ain0)
ATtiny11
pdip/soic
1
2
3
4
8
7
6
5
(重置) pb5
(xtal1) pb3
(xtal2) pb4
地
VCC
pb2 (sck/t0)
pb1 (miso/int0/ain1)
pb0 (mosi/ain0)
ATtiny12
pdip/soic
8-有点
微控制器
与 1k 字节
闪光灯
在t我ny11
在t我ny12
rev. 1006d–avr–07/03
