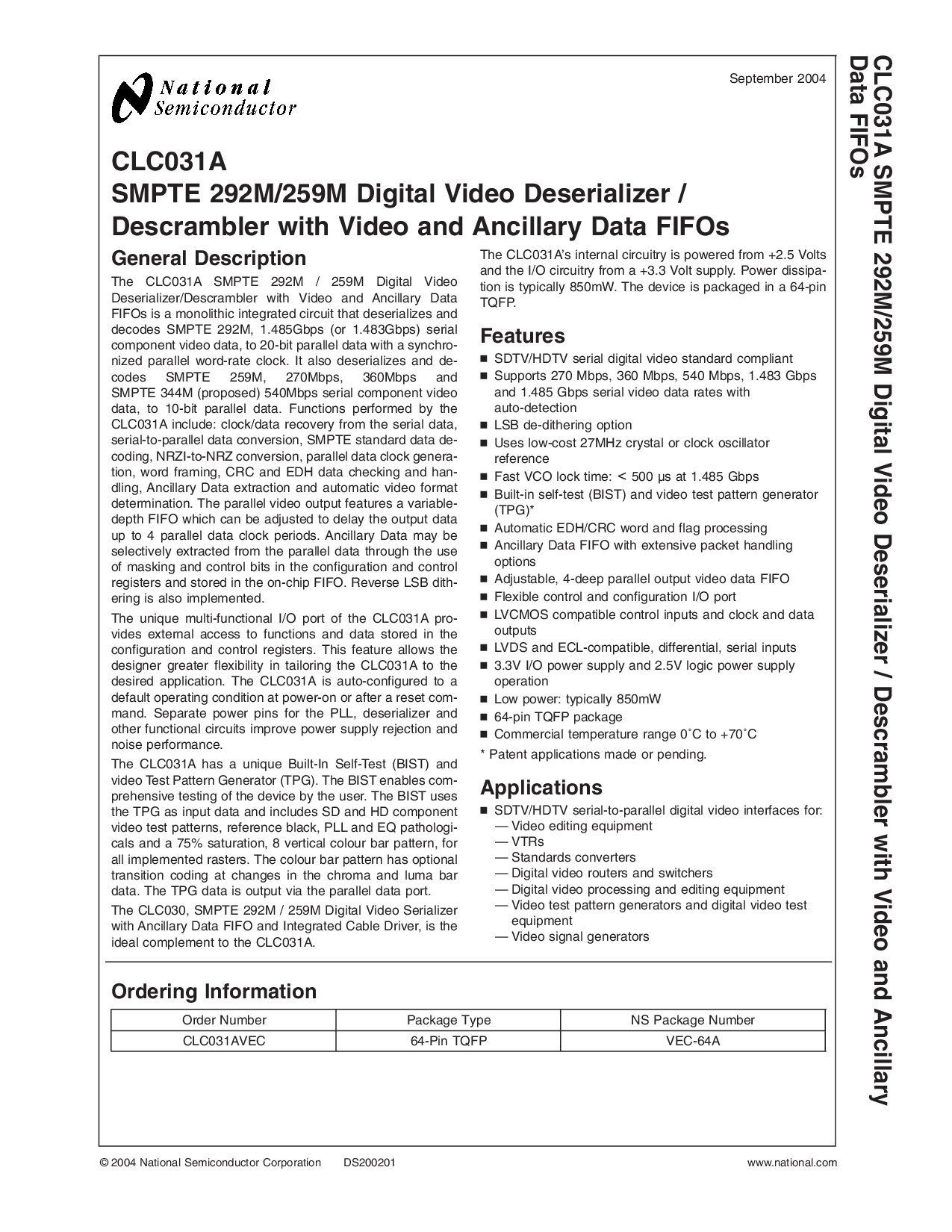

CLC031A
SMPTE 292m/259m 数字 视频 解串器 /
解扰器 与 视频 和 Ancillary 数据 FIFOs
概述 描述
这 CLC031A SMPTE 292M / 259M 数字 视频
解串器/解扰器 与 视频 和 Ancillary 数据
FIFOs 是 一个 单片 综合 电路 那 deserializes 和
解码 SMPTE 292m, 1.485gbps (或 1.483gbps) 串行
组件 视频 数据, 至 20-有点 平行 数据 与 一个 同步-
nized 平行 字-费率 时钟. 它 也 deserializes 和 de-
代码 SMPTE 259m, 270mbps, 360Mbps 和
SMPTE 344M (建议) 540Mbps 串行 组件 视频
数据, 至 10-有点 平行 数据. 功能 执行 由 这
CLC031A 包括: 时钟/数据 回收 从 这 串行 数据,
串行到并行 数据 换算, SMPTE 标准 数据 de-
编码, nrzi-至-nrz 换算, 平行 数据 时钟 属-
操作, 字 框架, crc 和 EDH 数据 正在检查 和 韩-
德林, Ancillary 数据 提取 和 自动 视频 格式
测定. 这 平行 视频 输出 特点 一个 变量-
深度 先进先出 哪个 可以 是 已调整 至 延迟 这 输出 数据
向上 至 4 平行 数据 时钟 期间. Ancillary 数据 将 是
选择性地 已提取 从 这 平行 数据 通过 这 使用
的 掩蔽 和 控制 比特 入点 这 配置 和 控制
寄存器 和 已存储 入点 这 片上 先进先出. 反向 lsb dith-
ering 是 也 已实施.
这 独一无二 多-功能 我/o 港口 的 这 CLC031A 专业版-
vides 外部 访问权限 至 功能 和 数据 已存储 入点 这
配置 和 控制 寄存器. 这个 功能 允许 这
设计师 更大 灵活性 入点 剪裁 这 CLC031A 至 这
需要 应用程序. 这 CLC031A 是 自动-已配置 至 一个
默认 操作 条件 在 通电 或 之后 一个 重置 com-
mand. 分开 电源 针脚 用于 这 pll, 解串器 和
其他 功能 电路 改善 电源 供应 拒收 和
噪声 业绩.
这 CLC031A 有 一个 独一无二 内置 自我测试一下 (bist) 和
视频 测试一下 图案 发电机 (tpg). 这 BIST 启用 com-
prehensive 测试 的 这 设备 由 这 用户. 这 BIST 用途
这 TPG 作为 输入 数据 和 包括 sd 和 高清 组件
视频 测试一下 图案, 参考 黑色, PLL 和 eq pathologi-
cals 和 一个 75% 饱和度, 8 垂直 颜色 酒吧 图案, 用于
全部 已实施 rasters. 这 颜色 酒吧 图案 有 可选
过渡 编码 在 变更 入点 这 色度 和 亮度 酒吧
数据. 这 TPG 数据 是 输出 通过 这 平行 数据 港口.
这 clc030, SMPTE 292M / 259M 数字 视频 序列化程序
与 Ancillary 数据 先进先出 和 综合 电缆 驾驶员, 是 这
理想 补码 至 这 clc031a.
这 CLC031A’s 内部 电路 是 通电 从 +2.5 伏特
和 这 我/o 电路 从 一个 +3.3 电压 供应. 电源 耗散-
操作 是 通常 850mw. 这 设备 是 已打包 入点 一个 64-管脚
tqfp.
特点
n
sdtv/hdtv 串行 数字 视频 标准 符合
n
支架 270 mbps, 360 mbps, 540 mbps, 1.483 Gbps
和 1.485 Gbps 串行 视频 数据 费率 与
自动检测
n
lsb de-dithering 选项
n
用途 低成本 27MHz 水晶 或 时钟 振荡器
参考
n
快 VCO 锁 时间:
&指示灯;
500 µs 在 1.485 Gbps
n
内置 自我测试一下 (bist) 和 视频 测试一下 图案 发电机
(tpg)*
n
自动 edh/crc 字 和 旗子 加工
n
Ancillary 数据 先进先出 与 广泛的 数据包 搬运
选项
n
可调, 4-深 平行 输出 视频 数据 先进先出
n
灵活 控制 和 配置 我/o 港口
n
LVCMOS 兼容 控制 输入 和 时钟 和 数据
产出
n
LVDS 和 ecl-兼容, 差速器, 串行 输入
n
3.3v 我/o 电源 供应 和 2.5v 逻辑 电源 供应
操作
n
低 电源: 通常 850mW
n
64-管脚 TQFP 包装
n
商业 温度 范围 0˚C 至 +70˚C
* 专利 应用程序 制造 或 待定.
应用程序
n
sdtv/hdtv 串行到并行 数字 视频 接口 用于:
— 视频 编辑 设备
— VTRs
— 标准 转换器
— 数字 视频 routers 和 切换器
— 数字 视频 加工 和 编辑 设备
— 视频 测试一下 图案 发电机 和 数字 视频 测试一下
设备
— 视频 信号 发电机
订购 信息
订单 号码 包装 类型 ns 包装 号码
CLC031AVEC 64-管脚 TQFP vec-64a
九月 2004
CLC031A SMPTE 292m/259m 数字 视频 解串器 / 解扰器 与 视频 和 Ancillary
数据 FIFOs
© 2004 国家 半导体 公司 DS200201 www.国家.com
